HARTING D-subコネクタ, 15極, メス, パネルマウント, 09672154704
RS品番:
141-0347
メーカー型番:
09672154704
メーカー/ブランド名:
HARTING
D-Subコネクタ・D-Sub端子 の一覧へ
ボリュームディスカウント対象商品
単価: 購入単位は 個
¥570.00
(税抜)
¥627.00
(税込)
Add to Basket
個
数量を選択または入力
購入
在庫切れ*
* 配送日は、ご希望の数量とお届け先により変わる場合があります。
部品表に保存
バルク価格オプション
個
単価
1 - 4
¥570.00
5 - 44
¥560.00
45 - 59
¥440.00
60 - 79
¥380.00
80 +
¥370.00
RS品番:
141-0347
メーカー型番:
09672154704
メーカー/ブランド名:
HARTING
データシート
その他
詳細情報
仕様
Female 15 way D-sub solder connector drawing
RoHSステータス: 適合
COO(原産国):
CN

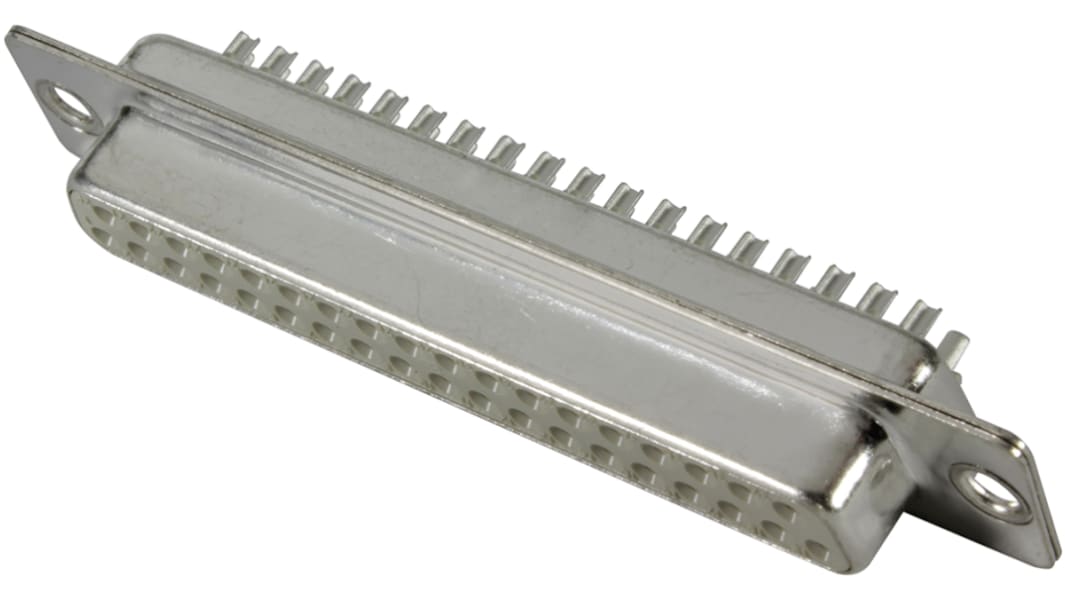

Harting標準はんだカップD-Subミニチュアプラグ / ソケットコネクタ
Hartingのオス / メスはんだカップD-Subミニチュアコネクタ製品で、打ち抜きストレートコンタクトを備えています。このシリーズのプラグ / ソケットは、銅合金コンタクトが堅牢な金属製シェルに収容されています。固定フランジと3.1 mmの取り付け穴でパネルに固定されます。15極と37極の標準ピン配列を選択可能です。このシリーズのコネクタは、性能レベルが3となっています。
特長と利点
• 堅牢な金属製シェル
• 定格電流: 6.5 A
• はんだカップ終端
• 打ち抜きストレートコンタクト
D-Subコネクタ - Harting
特性
極数
15
オス/メス
メス
接続方向
ストレート
実装タイプ
パネルマウント
ピッチ
2.77mm
Dコネクタタイプ
標準D-Sub
結線方法
はんだ
定格電流
6.5A
ハウジング材質
ガラス繊維強化サーモプラスチック
定格電圧
1.0 kV
長さ
39.2mm
幅
12.55mm
深さ
9.9mm
コンタクト材質
銅合金
寸法
39.2 x 12.55 x 9.9mm
シリーズ
STAMPED
動作温度 Min
-40.0°C
動作温度 Max
+85°C
