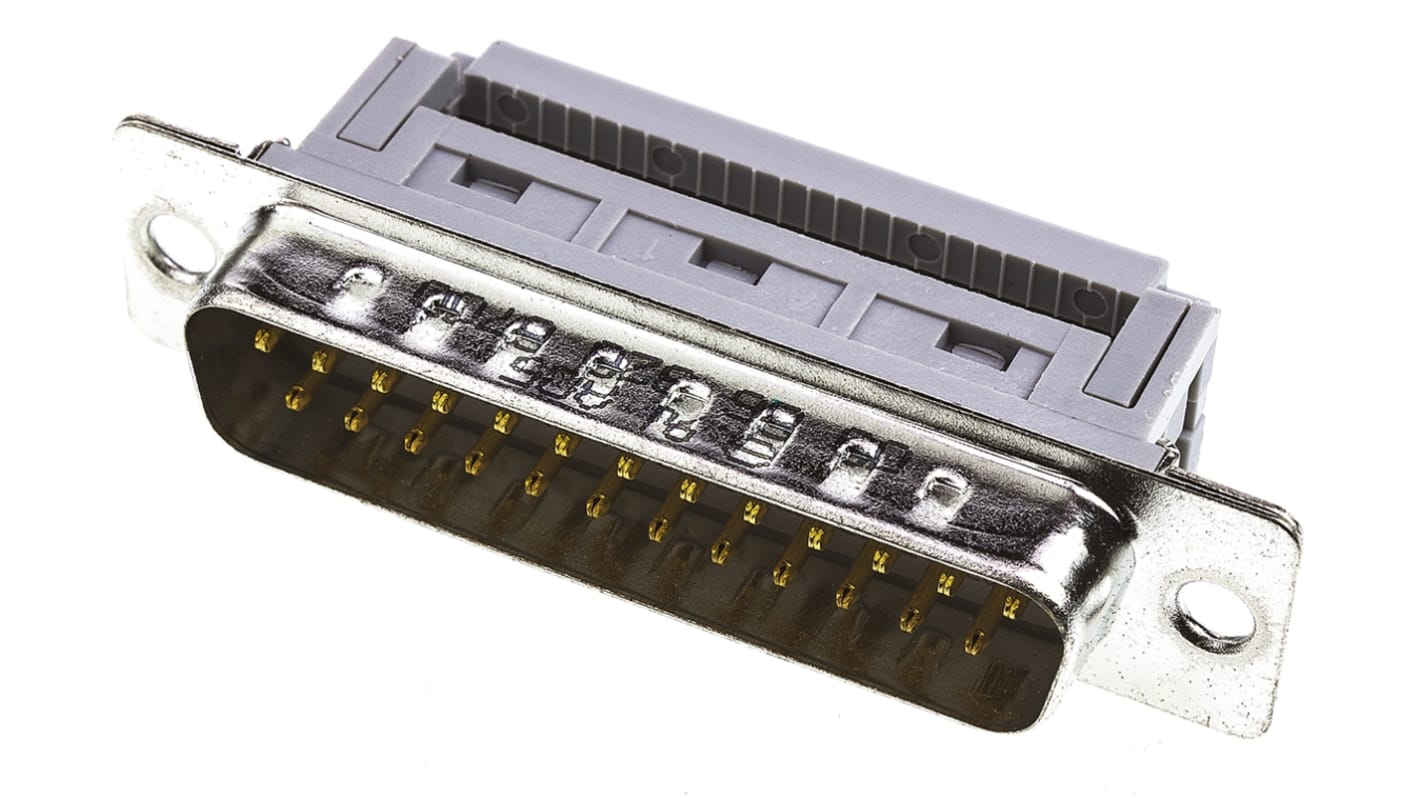

HARTING D-subコネクタ, D-Sub Standardシリーズ, 25極, ライトアングル, 2.77 mm ピッチ, ケーブル, オス
- RS品番:
- 426-4359
- Distrelec 品番:
- 143-69-252
- メーカー型番:
- 09663286700
- メーカー/ブランド名:
- ハーティング
ボリュームディスカウント対象商品
一括購入価格オプションを表示1個小計：*
￥2,111.00
(税抜)
￥2,322.10
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 43 は 2026年8月17日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 4 | ￥2,111 |
| 5 - 44 | ￥2,068 |
| 45 - 59 | ￥2,017 |
| 60 - 79 | ￥1,972 |
| 80 + | ￥1,926 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 426-4359
- Distrelec 品番:
- 143-69-252
- メーカー型番:
- 09663286700
- メーカー/ブランド名:
- ハーティング
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ハーティング | |
| プロダクトタイプ | D-subコネクタ | |
| 極数 | 25 | |
| 方向 | ライトアングル | |
| 電流 | 2A | |
| 取付タイプ | ケーブル | |
| オス・メス | オス | |
| コネクタタイプD | スタンダード | |
| D-Subシェルサイズ | DS-3 | |
| 材質 | メタル | |
| 電圧 | 1kV | |
| 動作温度 Min | -40°C | |
| 実装タイプ | IDC | |
| コンタクトジェンダーコンタクト長さ | オス | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | No | |
| シリーズ | D-Sub Standard | |
| 接触オペレーション | 銅合金 | |
| コンタクトポイント材質 | 金 | |
| ピッチ | 2.77mm | |
| すべて選択 | ||
|---|---|---|
ブランド ハーティング | ||
プロダクトタイプ D-subコネクタ | ||
極数 25 | ||
方向 ライトアングル | ||
電流 2A | ||
取付タイプ ケーブル | ||
オス・メス オス | ||
コネクタタイプD スタンダード | ||
D-Subシェルサイズ DS-3 | ||
材質 メタル | ||
電圧 1kV | ||
動作温度 Min -40°C | ||
実装タイプ IDC | ||
コンタクトジェンダーコンタクト長さ オス | ||
動作温度 Max 85°C | ||
規格 / 承認 No | ||
シリーズ D-Sub Standard | ||
接触オペレーション 銅合金 | ||
コンタクトポイント材質 金 | ||
ピッチ 2.77mm | ||
- COO（原産国）:
- CN
Harting D-Sub標準シリーズD-Subコネクタ、25コンタクト、2 A電流 - 9663286700
このD-Subコネクタは、産業用制御および計装システムにおける信号用の信頼性の高いケーブルマウントインターフェイスを提供します。ライトアングルケーブル終端用に設計されており、スペースが限られている場所でのコンパクトな配線を容易にし、オートメーションや電子機器環境での中電流、中電圧接続に対応します。
特長
• マルチピン信号配信をサポートする25個のコンタクト
• 導電性を向上させる金めっきコンタクト
• 銅合金コンタクトボディにより、機械的耐久性を実現
• IDC終端により、迅速なケーブルアセンブリが可能
• コンタクトあたり2 Aの定格で、中程度の電流に対応
• トランジェントおよび絶縁のニーズに対応する最大1 kVの耐電圧
• 導電性を向上させる金めっきコンタクト
• 銅合金コンタクトボディにより、機械的耐久性を実現
• IDC終端により、迅速なケーブルアセンブリが可能
• コンタクトあたり2 Aの定格で、中程度の電流に対応
• トランジェントおよび絶縁のニーズに対応する最大1 kVの耐電圧
**アプリケーション**
• 制御キャビネットのパネル対ケーブル接続に最適
• 機械のシリアルおよびパラレル周辺機器インターフェイスに最適
• コンパクトな配線を必要とする産業用機器で使用
• 電子テスト機器のケーブルアセンブリに使用可能
• 機械のシリアルおよびパラレル周辺機器インターフェイスに最適
• コンパクトな配線を必要とする産業用機器で使用
• 電子テスト機器のケーブルアセンブリに使用可能
ケーブル終端には、どのような取り付けスタイルを使用しますか?
絶縁変位端子付きのケーブル取り付け配置により、はんだ付けなしで迅速に組み立てることができます。
このコネクタは、温度変化にどのように対応しますか?
この構造は、-40°C～85°Cの温度範囲で動作することを指定し、標準的な産業環境範囲をカバーします。
このコネクタは、どのような機械的形状と方向を備えていますか?
ライトアングル方向と金属製外部シェルを備え、確実な嵌合とケーブル配線をサポートします。
一般的な設置には、どのような電気的安全マージンがありますか?
このコネクタは、定格電圧1 kV、コンタクトあたり2 Aの電流容量に対応し、中電圧、低電流信号に適しています。
Approvals
UL、E102079、CSA、ファイル98267
Standards
IDC、BT224、DIN41651、DIN41652、DIN EN 60603-13
