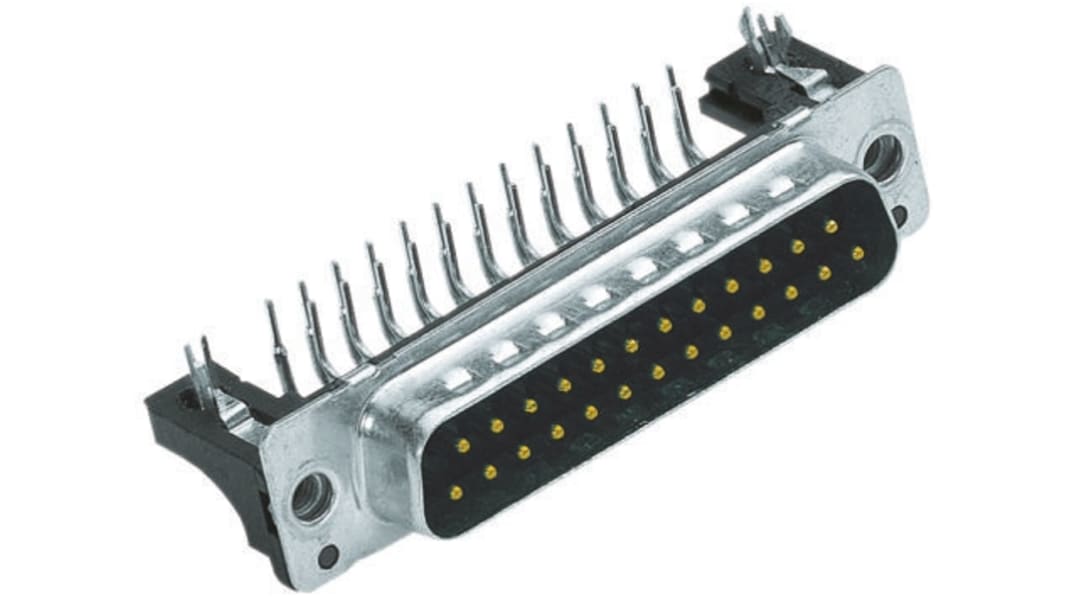

Harting D-subコネクタ, 25極, オス, スルーホール実装, 09663626816
- RS品番:
- 923-5160
- メーカー型番:
- 09663626816
- メーカー/ブランド名:
- HARTING
一時的な在庫切れ - 2024/07/01に入荷し、その後4営業日でお届け予定
追加されました
単価： 購入単位は100個
￥1,122.58
(税抜)
￥1,234.84
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 100 - 400 | ￥1,122.58 | ￥112,258.00 |
| 500 - 900 | ￥1,088.90 | ￥108,890.00 |
| 1000 - 2400 | ￥1,056.23 | ￥105,623.00 |
| 2500 - 4900 | ￥1,024.55 | ￥102,455.00 |
| 5000 + | ￥993.81 | ￥99,381.00 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 923-5160
- メーカー型番:
- 09663626816
- メーカー/ブランド名:
- HARTING
データシート
その他
詳細情報
Harting 2.54 mm DIN41652標準Dサブコネクタ、ターンドピン
DIN 41652ライトアングル取り付けD-Subプラグコネクタは、2.54 mmのピッチ間隔とターンドはんだピン(オス)を備えています。 品番0966x626816及び0966x626816は、低プロファイルのDIN 41652 d-subコネクタです。取り付け高さは、3.6 mm (1列)及び6.2 mm (2列)です。 これらのDIN 41652 d-subコネクタは、ディンプル加工された金属製シェル、スナップインクリップ、アースボードロックを備えており、多様な取り付け具のオプションを用意しています。
品番の末尾が「812」及び「816」で終わる製品は、4-40のねじ込み式フランジを備えています。
品番の末尾が「813」及び「817」で終わる製品は、4-40のねじロックを備えています。
品番の末尾が「803」で終わる製品には、スナップインクリップ又はアースボードロックがありませんが、M3ねじ込み式フランジが付いています。
品番の末尾が「812」及び「816」で終わる製品は、4-40のねじ込み式フランジを備えています。
品番の末尾が「813」及び「817」で終わる製品は、4-40のねじロックを備えています。
品番の末尾が「803」で終わる製品には、スナップインクリップ又はアースボードロックがありませんが、M3ねじ込み式フランジが付いています。
規格
IEC 60 807
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
|---|---|
| 極数 | 25 |
| オス/メス | オス |
| 接続方向 | ライトアングル |
| 実装タイプ | スルーホール実装 |
| ピッチ | 2.76mm |
| 取り付け用ハードウェア | 4-40 UNCねじ付きインサート、ボードロック |
| 結線方法 | はんだ |
| 定格電流 | 7.5A |
| ハウジング材質 | 鋼 |
| 長さ | 53.1mm |
| 幅 | 12.5mm |
| コンタクト材質 | 銅合金 |
| 表面処理：コンタクト | 金 |
| 動作温度 Max | +125°C |
| 動作温度 Min | -55.0°C |
