- RS品番:
- 167-1951
- メーカー型番:
- 90131-0138
- メーカー/ブランド名:
- Molex
900 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は300 個
¥184.617
(税抜)
¥203.079
(税込)
個 | 単価 | 購入単位毎合計* |
300 - 1200 | ¥184.617 | ¥55,385.10 |
1500 - 2700 | ¥180.127 | ¥54,038.10 |
3000 - 7200 | ¥175.643 | ¥52,692.90 |
7500 - 14700 | ¥171.157 | ¥51,347.10 |
15000 + | ¥166.667 | ¥50,000.10 |
* 購入単位ごとの価格 |
- RS品番:
- 167-1951
- メーカー型番:
- 90131-0138
- メーカー/ブランド名:
- Molex
その他
詳細情報

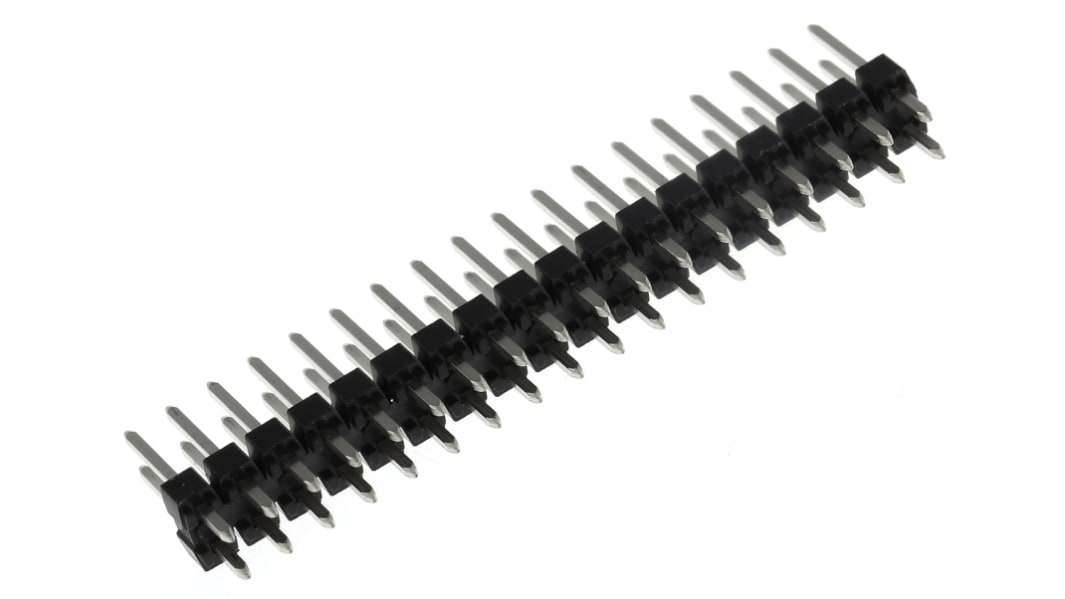

Molex C-Grid III 2.54 mm基板ピンヘッダ - 90120、90121、90122、90131シリーズ
90120、90121、90122、90131シリーズの基板ヘッダは、最新の産業要件を満たすよう設計された2.54 mm C-Grid III相互接続システムの一部を構成しています。これらのC-Grid III基板ヘッダは、C-Grid IIIシリーズ基板ソケット及び圧着ハウジングとかん合し、基板対基板と電線対基板の両方の用途で使用できます。ヘッダは分離式で、切ってサイズを調整できるため、設計の柔軟性が増します。これらの基板ピンヘッダのピンは、保持力が強く、しっかりとしたかん合接続が可能です。基板にはんだ付けした後のコンタクトも、力学的安定性が高くなります。これらの2.54 mm C-Grid基板ピンヘッダは、1列及び2列、垂直及びライトアングル取り付けの構成があり、幅広い相互接続要件に対応できます。
特長と利点
• 基板対基板と電線対基板の両方の用途に適合
• 設計の柔軟性に貢献する分離機能
• ピン保持力が強く、しっかりとしたかん合接続
• はんだ付け後の力学的安定性が高い
• 設計の柔軟性に貢献する分離機能
• ピン保持力が強く、しっかりとしたかん合接続
• はんだ付け後の力学的安定性が高い
製品用途の情報
C-Grid IIIシリーズコネクタは、産業、コンピュータ、医療、コンシューマ、通信、輸送などの分野に適合します。主な用途は、デスクトップPC、サーバー、モニタ、医療機器、白物家電、交換局、産業機器、車載安全システム、電子機器などです。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
2.54 mm Molex C-Grid III製品
仕様
特性 | |
---|---|
シリーズ | C-Grid III |
ピッチ | 2.54mm |
極数 | 36 |
行数 | 2 |
接続方向 | ストレート |
シュラウド/アンシュラウド | アンシュラウド |
実装タイプ | スルーホール実装 |
コネクタシステム | 電線対基板 |
結線方法 | はんだ |
コンタクト材質 | 真鍮 |
表面処理:コンタクト | 錫 |
シリーズ番号 | 90131 |
定格電流 | 3.0A |
テールピン長 | 2.9mm |
対応ピン長 | 6.75mm |
定格電圧 | 350.0 V |
