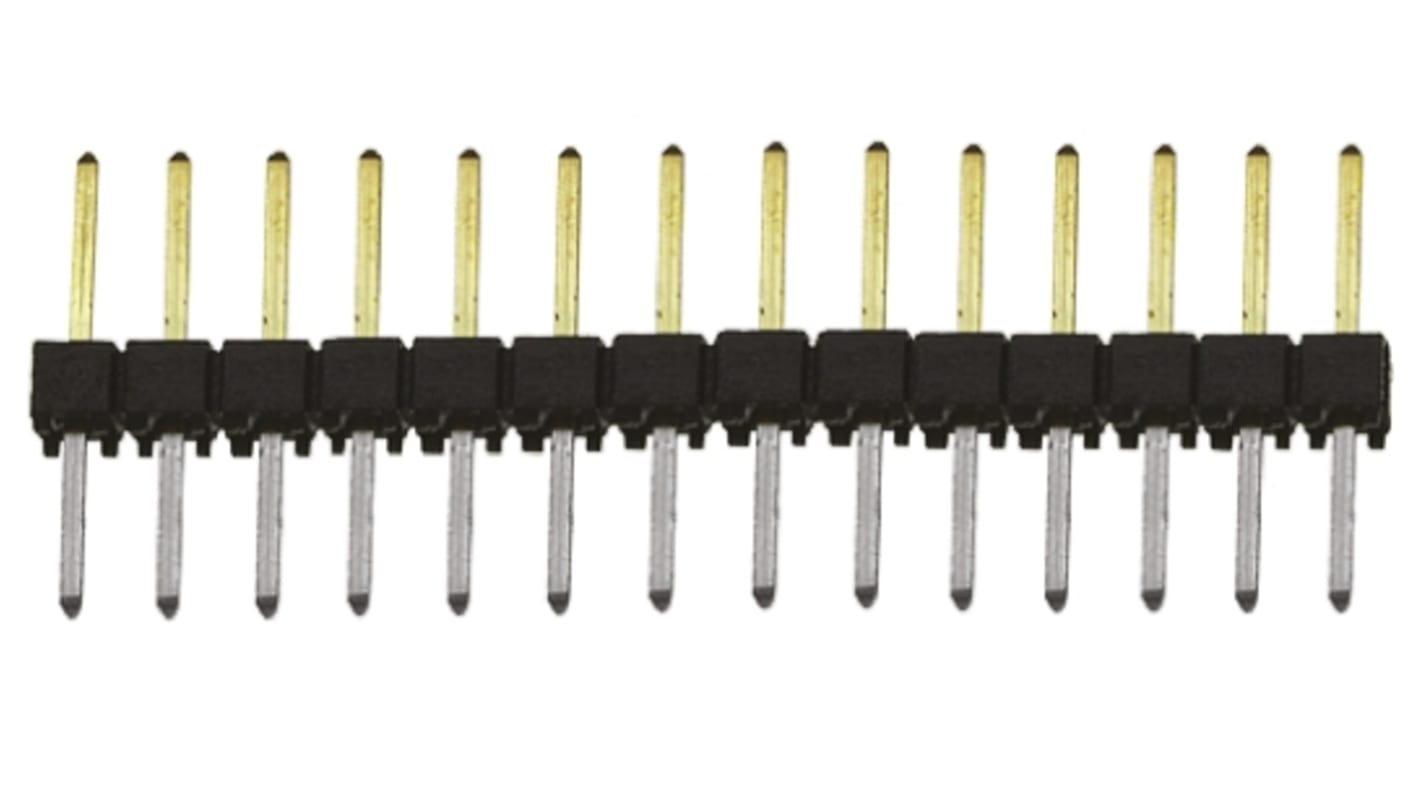

Samtec ピンヘッダ 14極 2.54mm 1列 TSW-114-08-L-S

TSWシリーズの基板スルーホール基板対基板角型ポストヘッダ端子ストリップは、黒色ガラス繊維入りポリエステル製絶縁物と金めっきりん青銅コンタクトを備え、ピッチ間隔が2.54 mmです。 このプリント基板対基板スルーホール角型ポストヘッダ端子ストリップには、1列及び2列、ストレート及びライトアングル、各種のめっき、ポスト長など、様々な構成が用意されています。 このTSWシリーズ基板スルーホールヘッダ端子の動作温度範囲は、-55 → 125 °Cです。
品番TSW-xxx-xx-x-SのTSW基板ヘッダは1列タイプです。
品番TSW-xxx-xx-x-DのTSW基板ヘッダは2列タイプです。
品番TSW-xxx-xx-L-xのTSW基板ヘッダは、ポストに0.25 μmの金めっき、テールにつや消しすずめっきが施されています。
品番TSW-xxx-xx-G-xのTSW基板ヘッダは、ポストに0.25 μmの金めっき、バランスに金フラッシュめっきが施されています。
品番TSW-xxx-07-x-xのTSW基板ヘッダは、基板高さが5.84 mm、テール長が2.54 mmです。
品番TSW-xxx-08-x-xのTSW基板ヘッダは、基板高さが5.84 mm、テール長が5.08 mmです。
品番TSW-xxx-14-x-xのTSW基板ヘッダは、基板高さが8.13 mm、テール長が2.79 mmです。
品番TSW-xxx-17-x-xのTSW基板ヘッダは、基板高さが15.74 mm、テール長が2.79 mmです。
品番TSW-xxx-23-x-xのTSW基板ヘッダは、基板高さが5.84 mm、テール長が2.92 mmです。
品番TSW-xxx-26-x-xのTSW基板ヘッダは、基板高さが5.84 mm、テール長が3.20 mmです。

このシリーズの基板スルーホール基板対基板角型ポストヘッダ端子のかん合相手:
BCS標準ボックスソケット - 代表品番766-6486を参照
CES低プロファイルソケットストリップ - 代表品番766-6600を参照
SLW低プロファイルソケットストリップ - 代表品番767-9408を参照
SSM表面実装ソケットストリップ - 代表品番765-5357を参照
SSQソケットストリップ - 代表品番765-5468を参照
SSWソケットストリップ - 代表品番765-5593を参照
