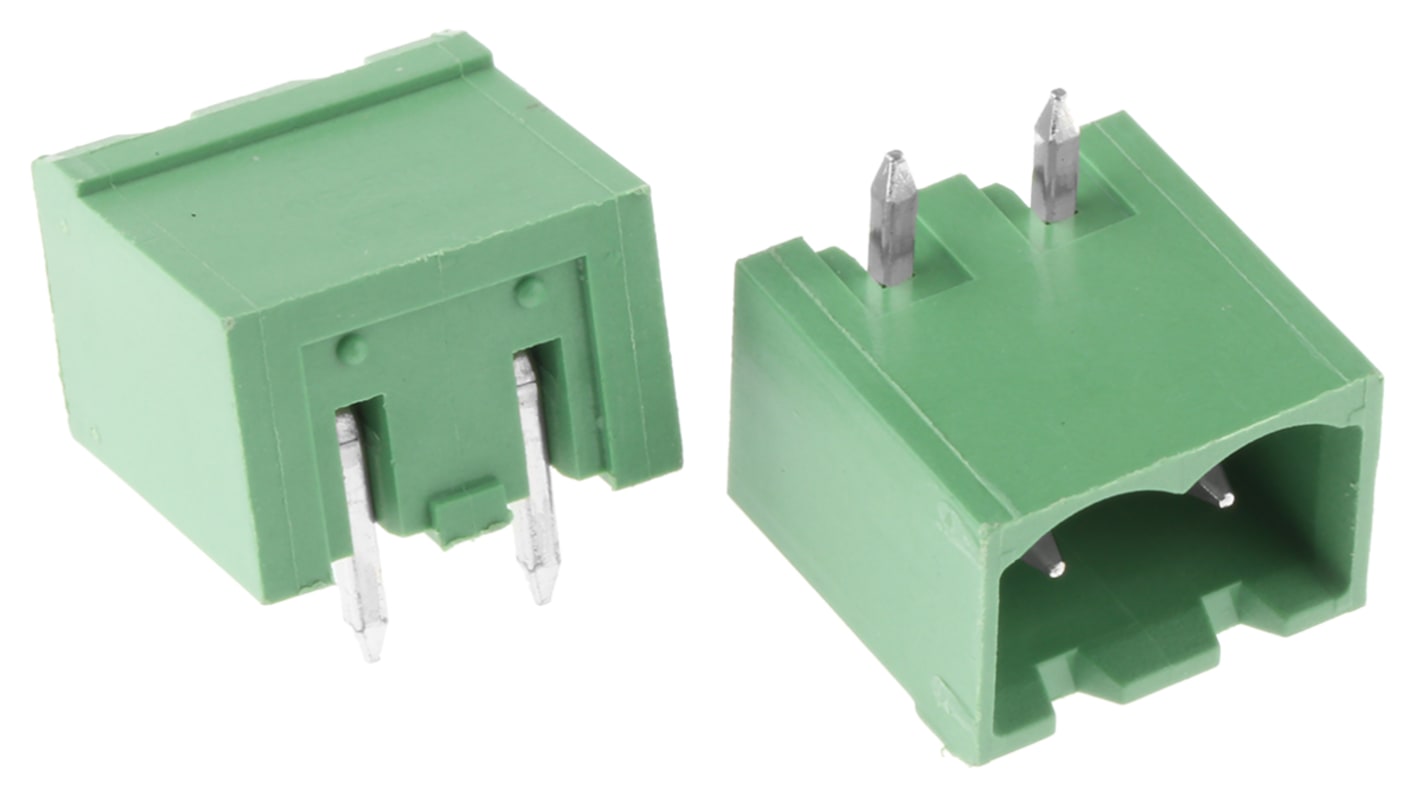

基板用端子台

基板用端子台とは？

基板用端子台は、プリント基板（PCB）上で電線と電子回路を接続するための重要なコンポーネントです。電気信号や電力を安全かつ確実に伝送するためのインターフェースとして機能します。国内では再生可能エネルギー、半導体製造、産業ロボティクスなど、多様な分野で活用されています。

基板用端子台の仕組み

基板用端子台は、電線を機械的かつ電気的に接続するための構造を持ち、基板に直接はんだ付けされて固定されます。内部の金属接点が電線の芯線と接触することで、電流や信号が回路へと伝わります。接続方式には、ねじ締め、ばね式、プッシュイン式などがあり、用途や作業性に応じて選ばれます。

たとえば、3.5mm基板端子台や5mm基板端子台は、小型機器から中電力の制御機器まで幅広く対応可能です。また、ユニバーサル基板端子台は複数の取り付け形式に対応し、柔軟な設計を可能にします。これにより、AI制御装置や太陽光発電モジュールなど、多様な製品に応じた回路設計が容易になります。

国内市場においても、省スペースかつ高信頼性が求められるIoTデバイスや輸送機器の分野で、基板用端子台の需要が拡大しています。

基板用端子台と標準端子台の違い

標準端子台はDINレールやパネルに取り付けて使用するのが一般的で、主に配電盤や制御盤内で使用されます。単体での取り外しが容易で、比較的大型の構造を持ちます。

一方、基板用端子台はプリント基板に直接はんだ付けされ、コンパクトな回路設計が可能です。標準端子台よりも小型で、電子機器内部での固定配線に特化しています。そのため、製品一体型の電子機器や高密度配線が求められるアプリケーションに適しています。

基板用端子台の種類

基板用端子台には、用途や機能に応じてさまざまな種類があります。

• PCBねじ端子台：ねじで電線を固定する基本的なタイプ。強固な接続が可能。
• プッシュイン式端子台：電線を押し込むだけで接続でき、工具不要で作業効率が高い。
• ばね式端子台：ばねの力で導線を保持し、振動や温度変化に強い。
• ユニバーサル基板端子台：さまざまな配線・実装方式に対応する柔軟なタイプ。
• 3.5mm基板端子台：ピッチ3.5mmの小型モデルで、省スペース機器に最適。
• 5mm基板端子台：より高い電流に対応し、中電力用途で一般的。
• 角度付き端子台：電線の取り回しに柔軟性を持たせるL字・斜め型などの端子台。

基板用端子台の利点

電子機器の信頼性や作業性を高めるうえで、基板用端子台は数多くの利点を持ちます。

• 組み込み性が高い：直接基板に実装されるため、省スペース化が可能。例：IoTセンサーユニット、モバイル制御デバイス。
• 配線の確実性：機械的に固定されるため、振動などの外的要因に強い。例：輸送機器の制御基板、風力発電装置の回路。
• 多様なピッチ対応：設計に応じてピッチや極数を柔軟に選択可能。例：3.5mm基板端子台での小型回路設計、5mm基板端子台による電力供給。
• コスト効率：部品一体型設計により組立工程が簡略化。例：量産向け電子機器、組込み制御モジュール。
• モジュール設計：ユニバーサル基板端子台により複数ボード間の接続性が高まる。例：再生可能エネルギー監視装置、産業用ロボットの制御ボード。

ただし、以下のようなデメリットもあります：

• 再はんだ付けや部品交換には手間がかかる
• 高電力や高電圧用途には標準端子台の方が適する場合がある

基板用端子台の選び方

用途や機器構成に応じて適切な端子台を選ぶことが、安定稼働につながります。

• 極数：接続する電線数に応じた極数（2極〜12極など）を選定。
• ピッチ：3.5mm、5.0mm、7.5mmなど、回路密度に応じたピッチを検討。
• 実装方式：スルーホール型、表面実装型など、基板設計に合わせた取付方式を選ぶ。
• 定格電圧：機器に応じて160V、300V、630V、1000Vなどから適切な範囲を選定。
• 材質と絶縁性：端子部の金属材質やハウジングの絶縁性能を確認。

基板用端子台の用途

基板用端子台は、幅広い分野で使用されており、電子機器設計に欠かせない部品です。

• 再生可能エネルギー制御：太陽光パネルや風力制御基板の信号・電源ライン接続。
• 半導体製造装置：信号モジュールとメイン制御基板間の高密度接続。
• 交通インフラ制御：信号機制御回路や自動料金システムに組込。
• IoTセンサー基板：遠隔監視やスマートメーターの配線整理。
• 研究開発・試作：電子回路の迅速なテスト環境構築や変更に。

基板用端子台メーカー

信頼性と多様なラインナップを誇る代表的なメーカーを以下に紹介します。

• RS PRO：設計自由度とコストバランスに優れた製品を多数展開。
• Phoenix Contact：多様なシリーズで高い絶縁性・接続性を提供。
• WAGO：ばね式・プッシュイン式端子台の先駆け的存在。
• 3M：高信頼電子部品を幅広い業界に供給。
• オムロン：国内産業用途に強く、使いやすさと安全性を両立。
• サトーパーツ：基板用電子部品で豊富な実績を持つ国内メーカー。

基板用端子台は、電子機器の設計・製造において非常に重要な構成要素です。正しい選定と活用により、製品の信頼性、保守性、そして作業効率を大きく向上させることができます。
