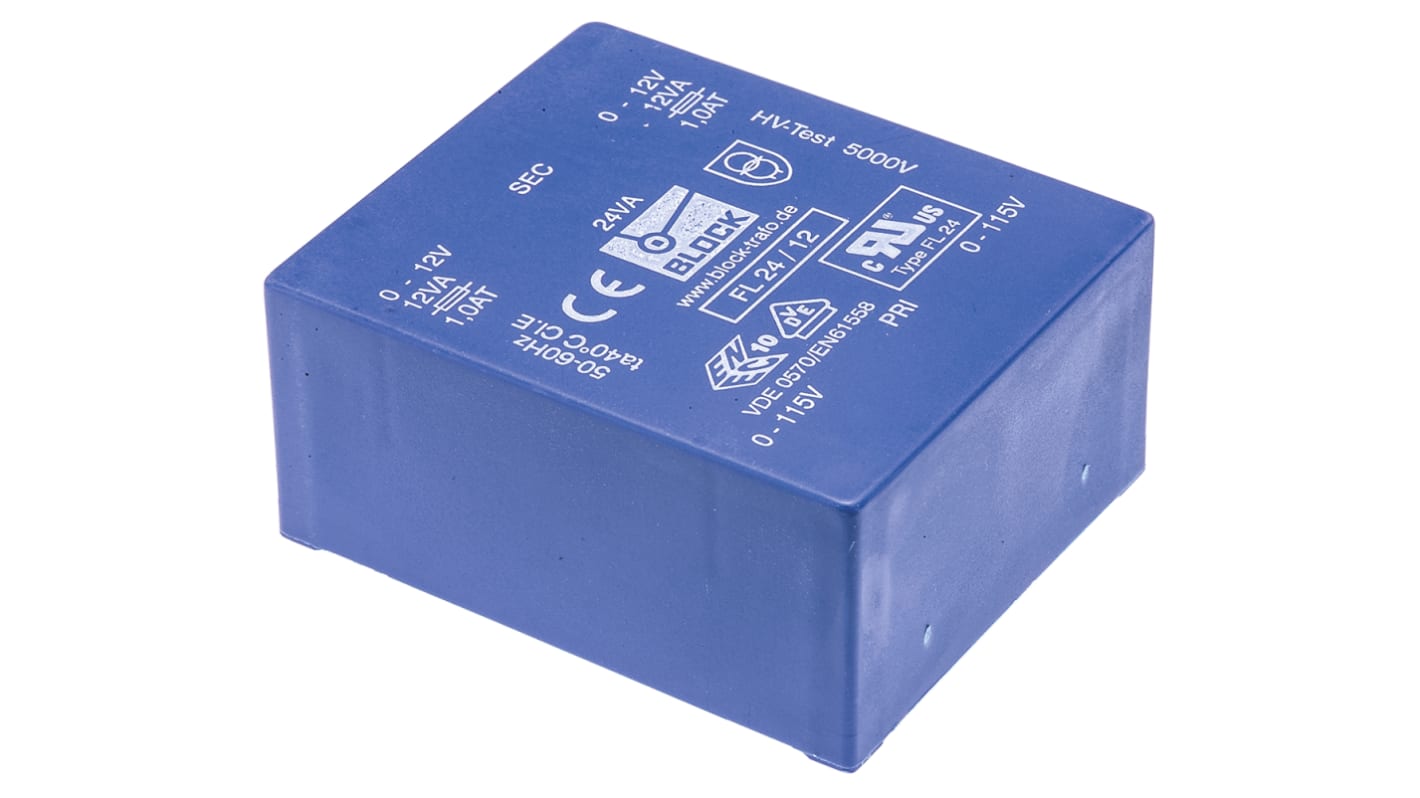

Block 基板実装用トランス 一次側：115V ac, 230V ac 二次側：12V ac 定格電力：24VA, FL 24/12 出力数：2
- RS品番:
- 201-7331
- メーカー型番:
- FL 24/12
- メーカー/ブランド名:
- Block
在庫切れ
単価： 購入単位は 個
￥4,278.00
(税抜)
￥4,705.80
(税込)
個 | 単価 |
|---|---|
| 1 - 4 | ￥4,278.00 |
| 5 - 9 | ￥4,169.00 |
| 10 - 12 | ￥3,732.00 |
| 13 - 15 | ￥3,216.00 |
| 16 + | ￥3,110.00 |
- RS品番:
- 201-7331
- メーカー型番:
- FL 24/12
- メーカー/ブランド名:
- Block
データシート
その他
- COO（原産国）:
- DE
詳細情報
基板実装、低プロファイル、115 / 230 Vac、一次側
AC115V、50～60Hz、直列又は並列接続の2つの一次巻線
直列又は並列接続用の2つの二次巻線
低プロファイル、小型
UL94V-0定格の真空エポキシ樹脂成形
ダブルセクションのガラス繊維補強ポリアミドボビン
100%電気性能試験/フラッシュ試験済み
低巻線間キャパシタンス
低輻射ノイズ
ボード取り付け用の予備固定穴
適合規格: EN60742、VDE0551、IEC61558
直列又は並列接続用の2つの二次巻線
低プロファイル、小型
UL94V-0定格の真空エポキシ樹脂成形
ダブルセクションのガラス繊維補強ポリアミドボビン
100%電気性能試験/フラッシュ試験済み
低巻線間キャパシタンス
低輻射ノイズ
ボード取り付け用の予備固定穴
適合規格: EN60742、VDE0551、IEC61558
備考
2 x 24V出力のトランスはVDE、SEVの認定を受けていません。
規格
VD61 558
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
|---|---|
| 二次定格電圧 | 12V ac |
| 定格電力 | 24VA |
| 一次定格電圧 | 115V ac, 230V ac |
| 出力数 | 2 |
| 長さ | 68mm |
| 幅 | 31.4mm |
| 奥行き | 57mm |
| 寸法 | 68 x 31.4 x 57mm |
| 重量 | 445g |
| 実装タイプ | スルーホール |
| 最高温度 | +40°C |
| 最小動作周波数 | 50Hz |
| 最大動作周波数 | 60Hz |
