シーメンス PLC I/Oモジュール 6ES7222-1BD22-0XA0 PLC I/Oモジュール SIMATIC S7-200 Series用

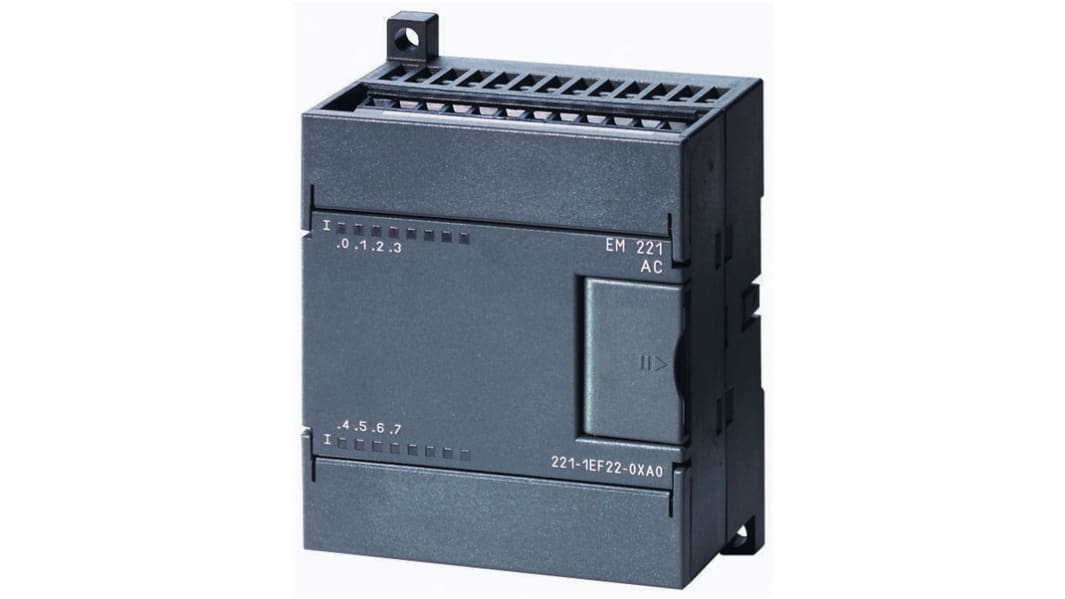

この画像は商品カテゴリーのイメージです。

PLCアクセサリ の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
RS品番:
468-5778
メーカー型番:
6ES7222-1BD22-0XA0
メーカー/ブランド名:
シーメンス
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

シーメンス

アクセサリタイプ

PLC I/Oモジュール

シリーズ

SIMATIC S7-200 Series

出力タイプ

Digital

出力数

4

使用用途

SIMATIC S7-200 Series

寸法

80 x

RoHSステータス: 対象外

シーメンス SIMATIC S7-200 シリーズ PLC I/O モジュール、4 デジタル出力、5A 出力電流 - 6ES7222-1BD22-0XA0


このPLC I/OモジュールはSIMATIC S7-200シリーズ用に設計されており、信頼性の高いデジタル出力機能を提供します。80 x 45 x 62 mmのコンパクトサイズで、各チャンネル5Aの電流で動作する4つのデジタル出力を備えている。このモジュールは様々な産業用アプリケーションに最適で、オートメーションシステムへのシームレスな統合を保証します。

特長


• 4つのデジタル出力により、効率的な制御とモニタリングを実現
• 定格出力電流5Aで堅牢な性能をサポート
• SIMATIC S7-200シリーズと互換性があり、多目的に使用可能
• 最大ケーブル長500mで柔軟な設置が可能
• 500V ACで絶縁試験され、安全性と信頼性を確保
• プラグインI/O端子により、設置とメンテナンスが簡素化

用途


• 産業オートメーションにおける正確なデバイス管理
• S7-22X CPUとの組み合わせで機能性が向上。
• 誘導負荷と抵抗負荷のある機器の制御に最適
• 堅牢なデジタル制御ソリューションが必要な場合に最適

出力の動作電圧制限は？


信号1の出力電圧は最低DC20Vでなければならず、定格値は20.4V～28.8Vの許容範囲内でDC24Vに設定されている。

このモジュールは、様々な環境における自動化タスクにどのように貢献できるのか？


0～55℃の環境で効果的に動作し、最大20Aの総電流を維持するため、多様な産業環境に適している。

このI/Oモジュールに短絡保護機能はありますか？


このモデルには短絡保護機能はありませんが、誘導シャットダウン電圧は-48VでL+に制限されるように設計されています。

デジタル出力におけるポテンシャル分離の意義とは？


ポテンシャル分離は、チャンネルを1つずつのグループに分離することで安全性を高め、1つの出力の故障が他の出力に影響しないようにすることで、動作の安定性を高める。

警告

この製品は、メーカーによって旧式化されて製造中止になる予定。メーカー推奨の代替品の検討を推奨しま


S7-200拡張モジュール、第2及び第3世代用


S7-200 CPUのI/O機能を高める各種デジタル及びアナログ拡張モジュールが用意されています。S7-222では2モジュールまで使用して最大78 I/Oを、S7-224及びS7-226 CPUでは7モジュールまで使用してそれぞれ最大128 I/O及び248 I/Oを追加できます。デジタルモジュールには、24 V dc電源又は85-245 V ac電源のデジタル入力、デジタル出力、混在の各タイプがあり、拡張モジュールにはアナログ入力、アナログ出力、温度センサの各タイプがあります。


S7-200シリーズでは、アナログ拡張モジュールを使用して、デジタル信号に加えてセンサやアクチュエータからのアナログ信号を直接処理できます。
