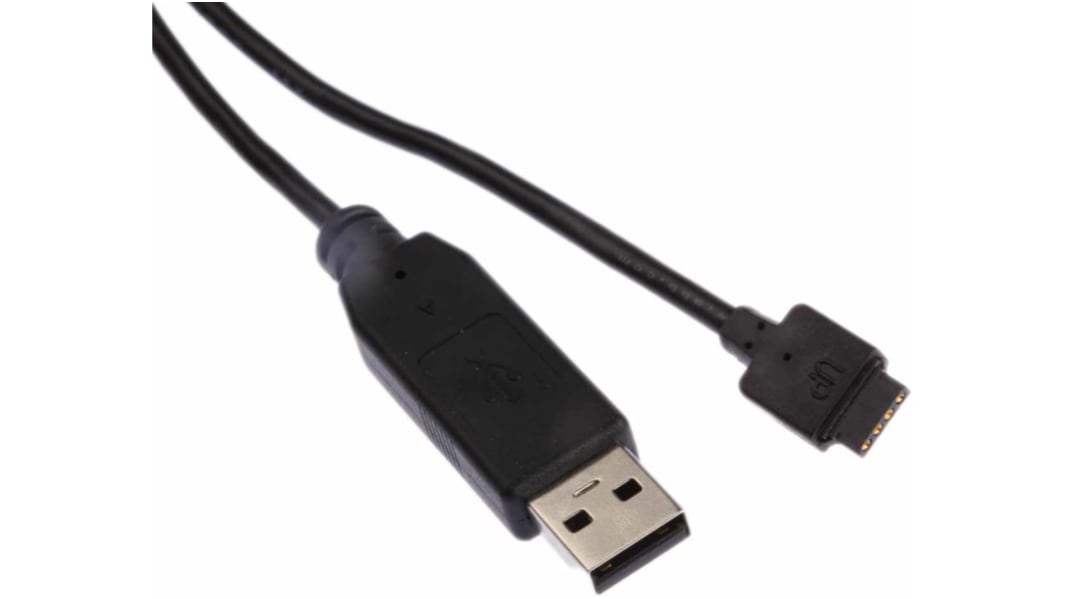

ABB ケーブルキット 2TLA020070R5800 Pluto cable USB USB Cable Pluto安全コントローラ用

ABB製のPlutoは「すべてマスタ」の安全PLCコンセプトを採用しているので、安全システムの設計を簡素化し、EN954-1に準拠した最高基準の安全カテゴリ4を達成します。 すべてのPlutoはマスタユニットで、他のPlutoの入力、出力、グローバルメモリを確認できます。 これによりPlutoは、他のPlutoからの情報を評価してから、独自の安全デバイスについて判断を行うことができます。 ゲートウェイユニットは、Profibus (733-4836)、CanOpen (733-4830)、Devicenet (733-4849)及びEthernet (733-4842)などの複数の異なるバスシステムで使用できます。 Plutoの入力(最小のユニットは16個のI/Oを搭載)は、入力又は出力として構成できます。 ABB製のPlutoファミリに属するほとんどのモジュールは、デュアル安全出力(電位フリー又はPNPタイプ)を備えています。 2線式バスシステムでは、最大32個のPlutoユニットを安全に接続でき、ゲートウェイ又はHMIディスプレイ経由で優れたシステムと通信できます。 このため、拡張システムでは、最大1472個のI/Oを接続できます。 さらに複雑さを増し、最適化するため、すべての入力コンポーネントも直列に接続できます。

シンプルで簡単なプログラミング性能
構成とインストールが簡単
最大640個のI/O
(IDFIX識別子を使用して)複数のPlutoをバスに接続した後、ゲートウェイを使用して外部ネットワークと接続可能、代表例はRS品番(733-4842)
高安全性レベル
無料のソフトウェアを用意
バス経由でプログラミング
35 mm DINレール取り付け
IDFIX (733-4824)は、バスシステムに接続する際、複数のPlutoを識別できる回路です。 このモジュールは、Plutoデバイスのネットワーク内でPLCプログラムを分散する場合に使用できます。
(733-2477)などのTinaアダプタは、外部の安全監視機器との接続に使用可能

IDFIXデバイス(733-4824)は、入力端子IDと0 Vの間で接続します(単一のPlutoを使用する場合、IDFIXは必要ありません。ただし、Plutoデバイスをプログラミングする際、IDFIXが存在しないことを記述する必要があります)。

TUV、FS、CSA

PLCシステムへの信頼性の高い接続を実現するためのアクセサリが必要ですか? ABBのこのケーブルキットを使用してください。CANbusケーブルにより、緊急スイッチやマシンガードなどの複数の保護デバイスを相互接続することができ、CANOpenプロトコルを介して効果的に通信するためのネットワークを提供します。このケーブルのCANbusコネクタを使用すると、ABBのPlutoゲートウェイブリッジ(733-4830)などの制御デバイスに簡単に接続でき、複雑な安全セットアップを管理できます。このケーブルキットは、組み立てが簡単なPlutoシリーズ製品との併用向けに設計されています。

• 2 mのケーブル長により、大きな作業スペースでデバイスを簡単にリンク
• コンピュータに簡単に接続できる標準USB-A終端
• ABBのIDDFIXタグ(733-4824)と互換性があり、複雑なセットアップでPluto PLCケーブルをすばやく識別可能

• 農業機器
• 自動車の製造
• 産業用安全プロトコル

この製品は、シャープな角度で曲げられた場合にケーブルが損傷するリスクを最小限に抑えるために、ストレインリリーフを内蔵した成形コネクタを備えています。
