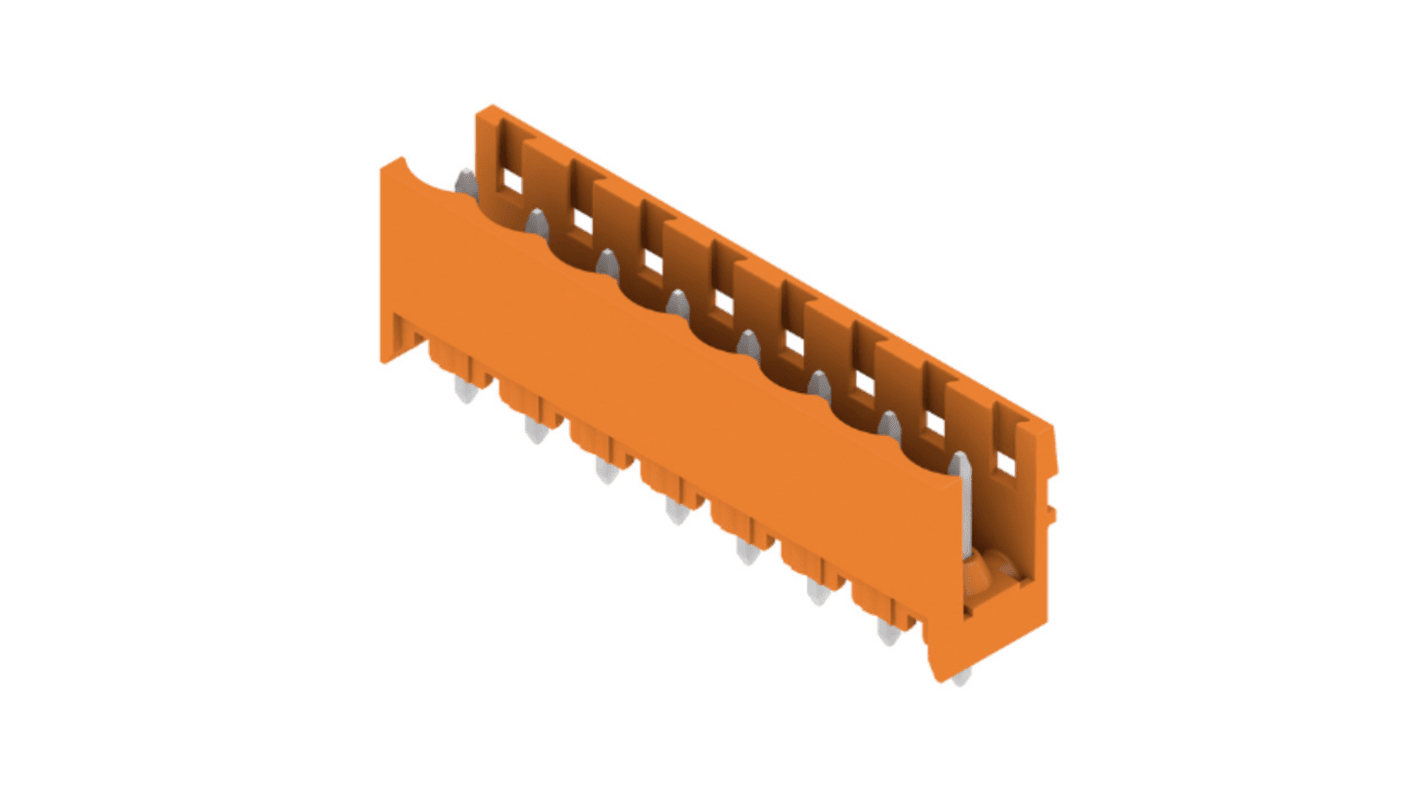

Weidmüller SL プラグ対応端子台, 400V, 5.08 mmピッチ, 1列, 8極
- RS品番:
- 733-0484
- メーカー型番:
- 1146490000
- メーカー/ブランド名:
- Weidmüller
ボリュームディスカウント対象商品
1 袋(1袋5個入り) 小計：*
￥3,218.00
(税抜)
￥3,539.80
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 195 は海外在庫あり
- 250 は 2026年8月19日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 5 - 5 | ￥643.60 | ￥3,218 |
| 10 + | ￥628.80 | ￥3,144 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 733-0484
- メーカー型番:
- 1146490000
- メーカー/ブランド名:
- Weidmüller
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Weidmüller | |
| プロダクトタイプ | プラグ対応端子台 | |
| コンタクトの数 | 8 | |
| ピッチ | 5.08mm | |
| 行数 | 1 | |
| 電流 | 18A | |
| 材質 | ポリブチレンテレフタレート | |
| コネクタジェンダー | オス | |
| 方向 | ペンタイプナイフ | |
| 色 | 橙 | |
| ワイヤ接続方法 | はんだ | |
| 電圧 | 400V | |
| 長さ | 3.2mm | |
| 幅 | 40.44mm | |
| 規格 / 承認 | cURus, CSA | |
| 深さ | 8.43mm | |
| シリーズ | SL | |
| すべて選択 | ||
|---|---|---|
ブランド Weidmüller | ||
プロダクトタイプ プラグ対応端子台 | ||
コンタクトの数 8 | ||
ピッチ 5.08mm | ||
行数 1 | ||
電流 18A | ||
材質 ポリブチレンテレフタレート | ||
コネクタジェンダー オス | ||
方向 ペンタイプナイフ | ||
色 橙 | ||
ワイヤ接続方法 はんだ | ||
電圧 400V | ||
長さ 3.2mm | ||
幅 40.44mm | ||
規格 / 承認 cURus, CSA | ||
深さ 8.43mm | ||
シリーズ SL | ||
- COO（原産国）:
- DE
ワイドミュラーSLシリーズ プラグ可能ターミナルブロック、定格電流18A、5.08mmピッチ - 1146490000
このプラグ式端子台は、さまざまな用途で効率的な電気接続を実現するように設計されています。1列と8つのコンタクトを備えたコンパクトな設計により、5.08 mmピッチでスルーホールはんだ終端を実現します。堅牢な構造により、広い動作温度範囲で信頼性の高い性能を発揮します。
特長
• 18Aの高電流定格により、効果的な送電を実現
• 定格電圧400Vで多様な要件に対応
• 導電性と耐久性に優れた銅合金を採用
• 狭いスペースでの取り付けを容易にするストレートボディー
• マニュアル・コーディングにより、カスタマイズされたコンフィギュレーションが可能
• オレンジ色コーディングにより、セットアップ中の視覚的識別に役立ちます。
用途
• 信頼性の高い接続を必要とするオートメーションシステムに使用
• 電子機器のPCBアセンブリに最適
• 大電流接続が必要な配電盤に最適
• 耐振性が重要な機械システムに推奨
この製品にはんだ終端タイプを使用する利点は何ですか？
はんだ終端により、耐久性と信頼性を向上させる強力で永久的な接続を実現し、高ストレス環境に最適です。この方式は、プリント基板への取り付けの容易さにも貢献している。
環境要因に対する耐性を確保するためには、どのような材料特性が有効なのでしょうか？
接点に銅合金を使用することで高い導電性を確保する一方、PAGF絶縁材料は温度変化と湿気の両方に耐えるよう設計されており、さまざまな産業環境に適している。
5.08mmというピッチは、設置効率にどのような影響を与えるのでしょうか？
5.08 mmのピッチにより、接続の間隔が狭くなり、基板上でのコンパクトな設計が可能になります。これは、小型の電子アセンブリに不可欠です。この構成は、ハウジング内のスペースを最大限に活用することにも役立つ。
垂直オープンエンドトロホールヘッダ、ピン長3.2 mm
これらのSL 5.08 mmピッチOmnimateヘッダのピン長は3.2 mmで、ウェーブはんだ付けを最適化します。
5.08 mmピッチ - Weidmüller Omnimateシリーズ
WeidmüllerのOmnimateシリーズの5.08 mmピッチ2パートコネクタは、Leaf Spring / Spring Rising Clampねじ技術、又はTension Clamp / Push Inねじなし技術を使用した端子を介してワイヤ-ボード接続を実現します。この Weidmuller 8極クランプ上昇端子は、幅広い基板設計やコネクタ用途に適しています。
• 基板穴の直径は1.3 mm
• ねじクランプタイプは、最大1.5 mm2のワイヤに対応
• テンションクランプ及びIDC (ねじなし)オプションにより、高速な組み立て時間を実現
• ストレート(オープン又は閉端)90°基板ピン又は135°ヘッダに成形オスヘッダ
• 極性化ピンにより、間違った接続を防止します。
Note
かん合するケーブル取り付け端子については、代表品番733-0777 (ねじタイプ)、733-0828 (上昇クランプタイプ)、733-0878 (テンションクランプねじなしタイプ)を参照してください。
