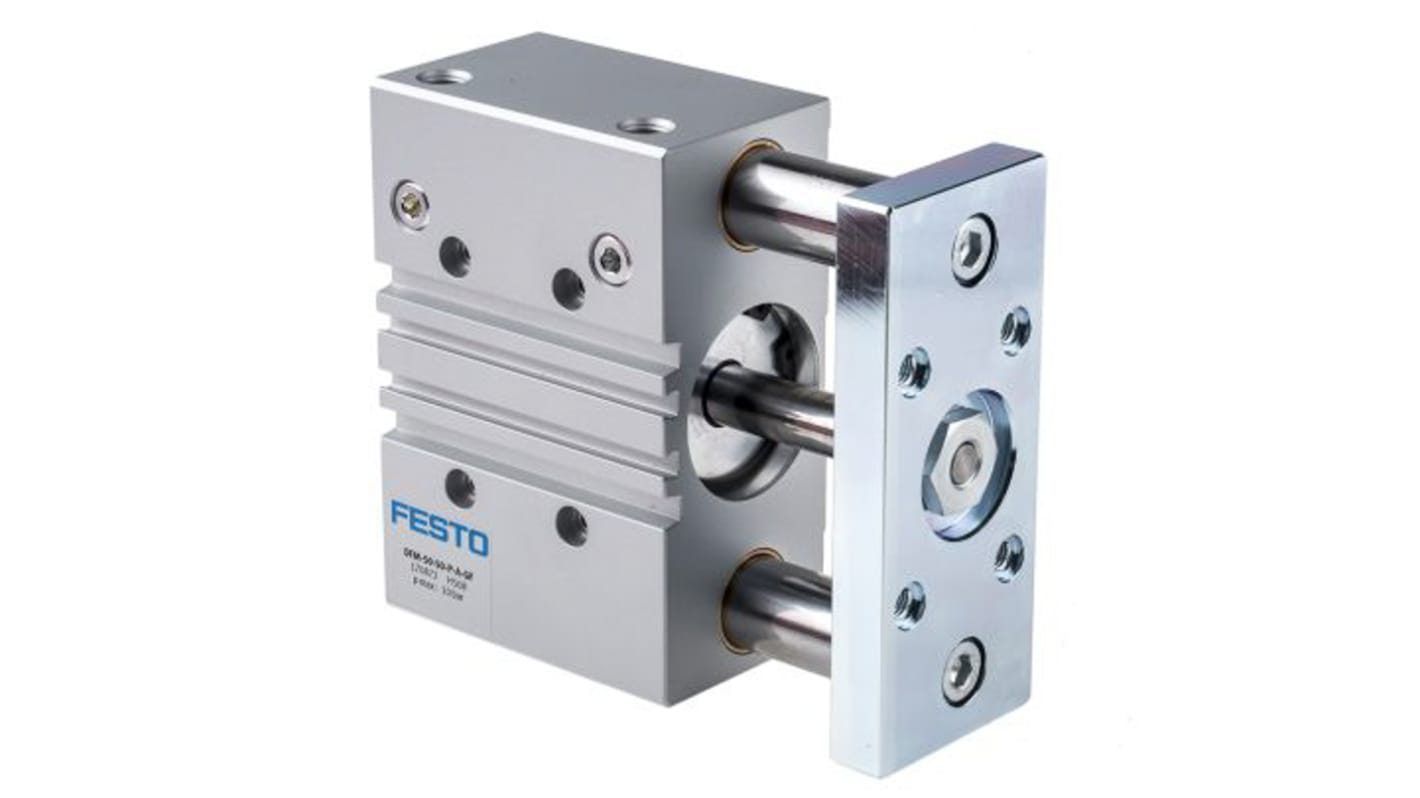

Festo ガイド付シリンダ DFMシリーズ
RS品番:
136-6536
メーカー型番:
DFM-63-200-P-A-GF
メーカー/ブランド名:
Festo
ガイド付シリンダ の一覧へ
単価: 購入単位は 個
¥155,360.00
(税抜)
¥170,896.00
(税込)
Add to Basket
個
購入
一時的な在庫切れ - 2024/10/14に入荷し、その後5営業日でお届け予定
部品表に保存
個
単価
1 +
¥155,360.00
RS品番:
136-6536
メーカー型番:
DFM-63-200-P-A-GF
メーカー/ブランド名:
Festo
データシート
その他
詳細情報
仕様
Datasheet
Festo Pneumatic Cylinders Operating Manual
DFM-63-200-P-A-GF Specification Sheet
DFM-63-200-P-A-GF 技術データ
RoHSステータス: 適合
COO(原産国):
DE
DFMガイド付きエアシリンダ - スライドベアリング
Festo DFMシリーズガイド付きエアシリンダは、複動式ドライブとガイドユニットを単一のハウジングに収納しています。大口径ガイドロットの4つのプレーンスライドベアリングが高負荷に適した高い剛性を実現します。クランプ、停止、材料のハンドリングや吊り上げなどの高負荷の空圧用途向けに設計されています。頑丈で精密なアルミ構造により、メンテナンスフリーでトルク及び外部横力に高い耐性を発揮します。コンパクトな設計で、ピストンロッドがガイド本体の一部として組み込まれています。
DFM シリーズのガイド付きシリンダはフレキシブルクッションプレートを備え、動作時の騒音を低減し、寿命を延ばします。アクチュエータ本体の一体型スロットにより、近接センサを組み込んでピストンの直線運動を測定できます。シリンダの上部と側面の両方にある空気供給ポートにより、柔軟に位置決めできます。
用途の例
クランプ止め
ガイド駆動は、クランプ部品に最適で、信頼性の高い後続処理を実現します。
吊り上げ
ガイド付きシリンダは、強力かつダイナミックに負荷を吊り上げて無理なく運搬することができます。
停止
最大150 kgの負荷を確実かつ安全に停止できるため、ガイド駆動は弾性と頑丈さを備えたストッパシリンダとなります。
特長と利点:
1 つのハウジングにドライブとガイドユニットを収納
横力に優れたプレーンスライドベアリング
シリンダの TOP とサイドにある供給ポートにより、柔軟な取り付けが可能
コンパクトで頑丈な構造
トルクおよび横力に対する高い耐性
メンテナンスフリー
フレキシブルなクッションプレートにより、運転中の騒音を低減し、耐用年数を延長
特性
ストローク
200mm
ボア
63mm
メーカーシリーズ
DFM
動作
ダブル
最高使用圧力
10バール
クッションタイプ
エラストマー
モデル番号(P)
170884
寸法
334 x 162 x 78mm
重さ
10.2kg
動作温度 Max
+80°C
長さ
334mm
幅
162mm
動作温度 Min
-20°C
高さ
78mm
