STMicroelectronics STEVAL 評価ボード, 評価ボード, ブラシレスDCモーター STM32F303, L6398, STL160NS3LLH7, L6398, STL160NS3LLH7, STM32F303 用,
- RS品番:
- 143-8583
- メーカー型番:
- STEVAL-ESC001V1
- メーカー/ブランド名:
- STMicroelectronics
1個小計：*
￥6,497.00
(税抜)
￥7,146.70
(税込)
￥3,000円を超える注文については、送料無料
在庫限り
- 37 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥6,497 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 143-8583
- メーカー型番:
- STEVAL-ESC001V1
- メーカー/ブランド名:
- STMicroelectronics
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | STMicroelectronics | |
| プロダクトタイプ | 評価ボード | |
| 電源管理機能 | ブラシレスDCモーター | |
| 併用可能製品 | L6398, STL160NS3LLH7, STM32F303 | |
| キットの分類 | 評価ボード | |
| 搭載機器 | STM32F303, L6398, STL160NS3LLH7 | |
| キット名 | STEVAL | |
| 規格 / 承認 | RoHS | |
| すべて選択 | ||
|---|---|---|
ブランド STMicroelectronics | ||
プロダクトタイプ 評価ボード | ||
電源管理機能 ブラシレスDCモーター | ||
併用可能製品 L6398, STL160NS3LLH7, STM32F303 | ||
キットの分類 評価ボード | ||
搭載機器 STM32F303, L6398, STL160NS3LLH7 | ||
キット名 STEVAL | ||
規格 / 承認 RoHS | ||
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

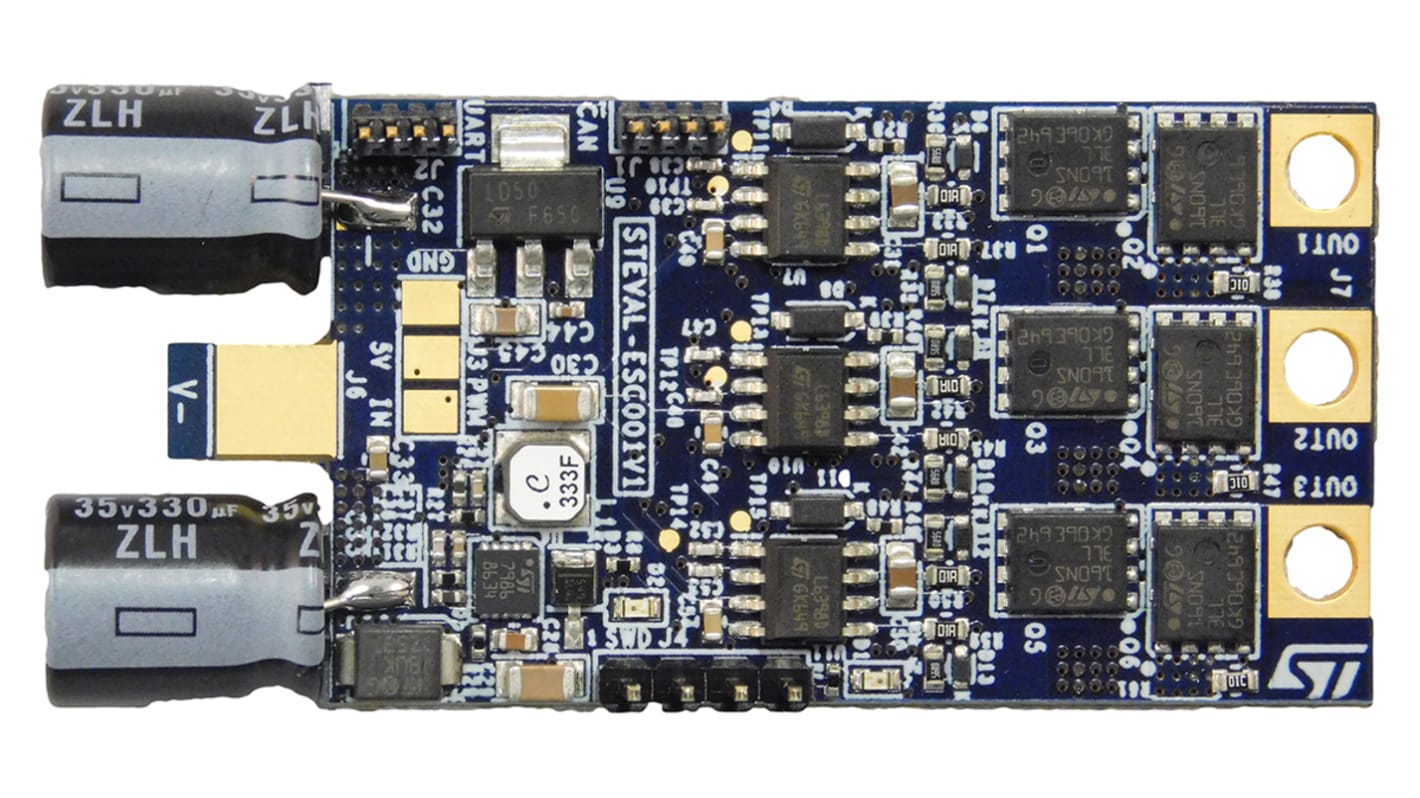

STEVAL-ESC001V1 BLDC / PMSMモータ速度コントローラ
STEVAL-ESC001V1は、三相ブラシレスモータ(BLDC / PMSM)用の電子速度コントローラ(ESC)ボードです。速度調整及びアクティブ制動機能を備えたセンサレスFOCアルゴリズムを実現します。このボードは、電気自動車、ボート、UAVドローンなどの遠隔操作機器を高速かつ効率的に推進できるように設計されています。
ボードの機能:
• 72 MHz STM32F303CBT7 Cortex-M4F MCU、128 KBフラッシュメモリ、32 KB RAM搭載 ;• L6398Dハイサイド / ローサイドMOSFETゲートドライバ x 3;• STL160NS3LLH7パワーMOSFET x 6、ハーフブリッジ x 3として構成;• 最大RMS出力電流: 20 A;• 電流検出回路;• 位相検出回路;• ホスト通信: シリアルUART、I²C、CAN;• オンボードSN65HVD230 CANバストランシーバ;• ユーザーLED x 2;• バッテリエリミネータ回路(BEC)が+5 Vの電力をR/C受信器及びサーボモータに供給;• DAC / GPIO / PWM信号、モータ電流フィードバック、及びCAN用のテストポイント
;• ST-LINK/V2プログラム / デバッグツール用コネクタ;• 寸法: 29.1 x 58mm;• センサレスモードでの磁界方向制御(FOC)向けに設計;• STモータ制御ソフトウェア開発キット(SDK)でサポート
;• STモータプロファイラに対応;• モータ電流検出用の3シャントモード対応
基板保護
• L6398ドライバに基づくクロスコンダクション保護;• 過電流及び過電圧保護機能(OCP / OVP);• オンボードNTCによる熱測定及び過熱保護機能
