STMicroelectronics 評価ボード 評価ボード, 評価ボード, モータコントローラ STM32F303CC, L6230, 低電圧デュアルモータ制御 用, STEVAL-IHM042V1

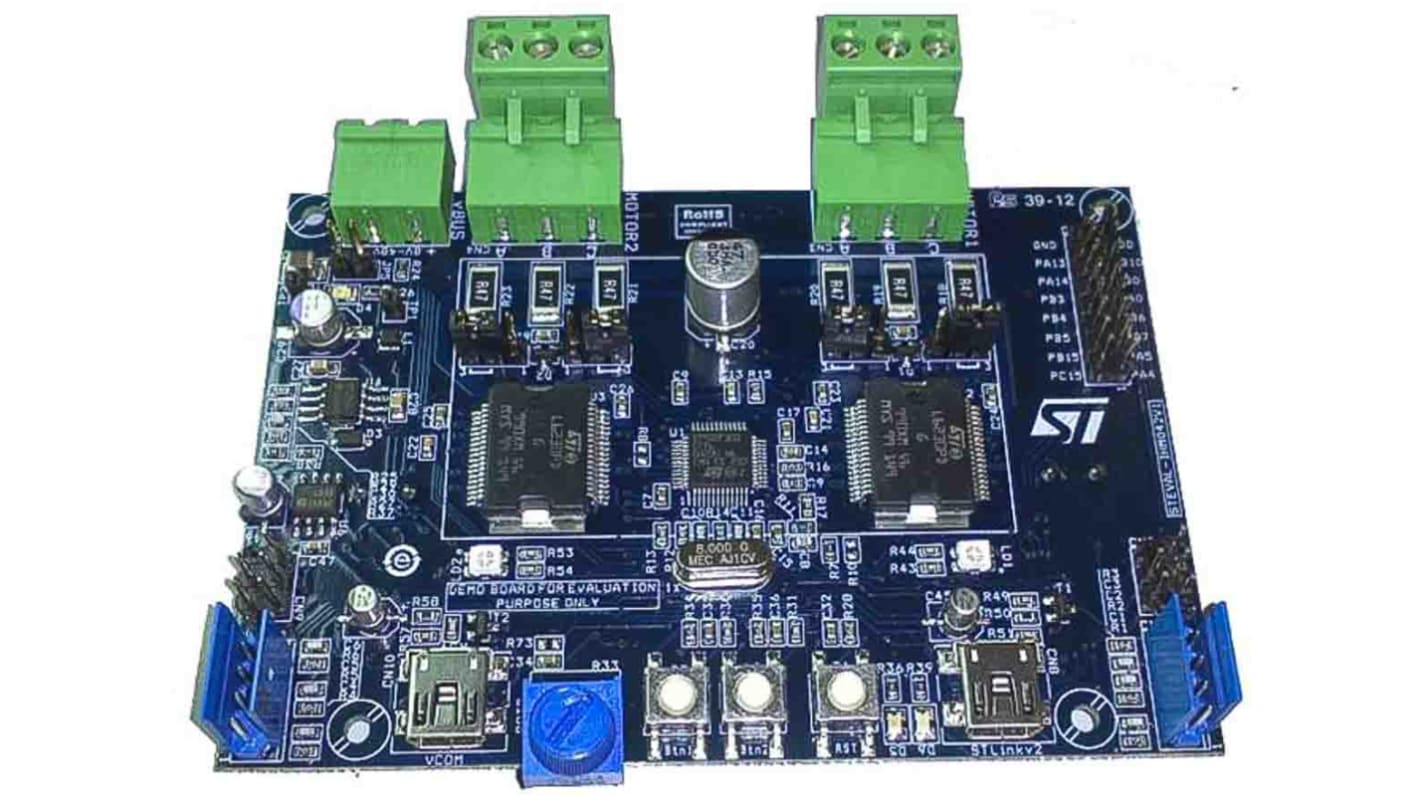

STEVAL-IHM042V1 評価ボードは、 STMicroelectronics の ARM Cortex ™ -M4F 32 ビットコアベースの STM32F303CC マイクロコントローラと、浮動小数点サポートと 2 つの完全に統合された DMOS L6230 3 相モータドライバを搭載した、完全なデュアルモータフィールド指向制御（ FOC ）デモンストレーションプラットフォームとして設計されています。8 ∼ 48 V dc バス電圧（ 52 V まで拡張可能）の範囲でモータ制御用途向けの総合評価環境として設計されており、各モータドライブの公称電力は最大 10 W です。この設計では、 STM32F303CC マイクロコントローラの計算能力を活用し、 48 KB 内蔵 SRAM 、 256 KB フラッシュ、 4 個の ADC 、 2 個の DAC 、 7 個のコンパレータ、プログラマブルゲインを備えた 4 個のオペアンプ、 SWD デバッグ、 L6DMOS 230 ドライバの 2.8 A 出力 Peak 電流、非散逸性過電流検出 / 保護を実現します。 クロスコンダクション保護、非コミットのコンパレータ、サーマルシャットダウン、低電圧ロックアウト

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
