STマイクロ, 評価ボード, 評価ボード, STM32 Nucleo 用, X-NUCLEO-IHM04A1

電源管理開発キット の一覧へ

1個小計：*

￥1,922.00

(税抜)

￥2,114.20

(税込)

Add to Basket
数量を選択または入力
納期未定
  • 41 は海外在庫あり
在庫限り。入荷未定。
個
単価
1 +￥1,922

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
143-8876
メーカー型番:
X-NUCLEO-IHM04A1
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

併用可能製品

STM32 Nucleo

キットの分類

評価ボード

対象機器

L6206

キット名

Motor Configuration

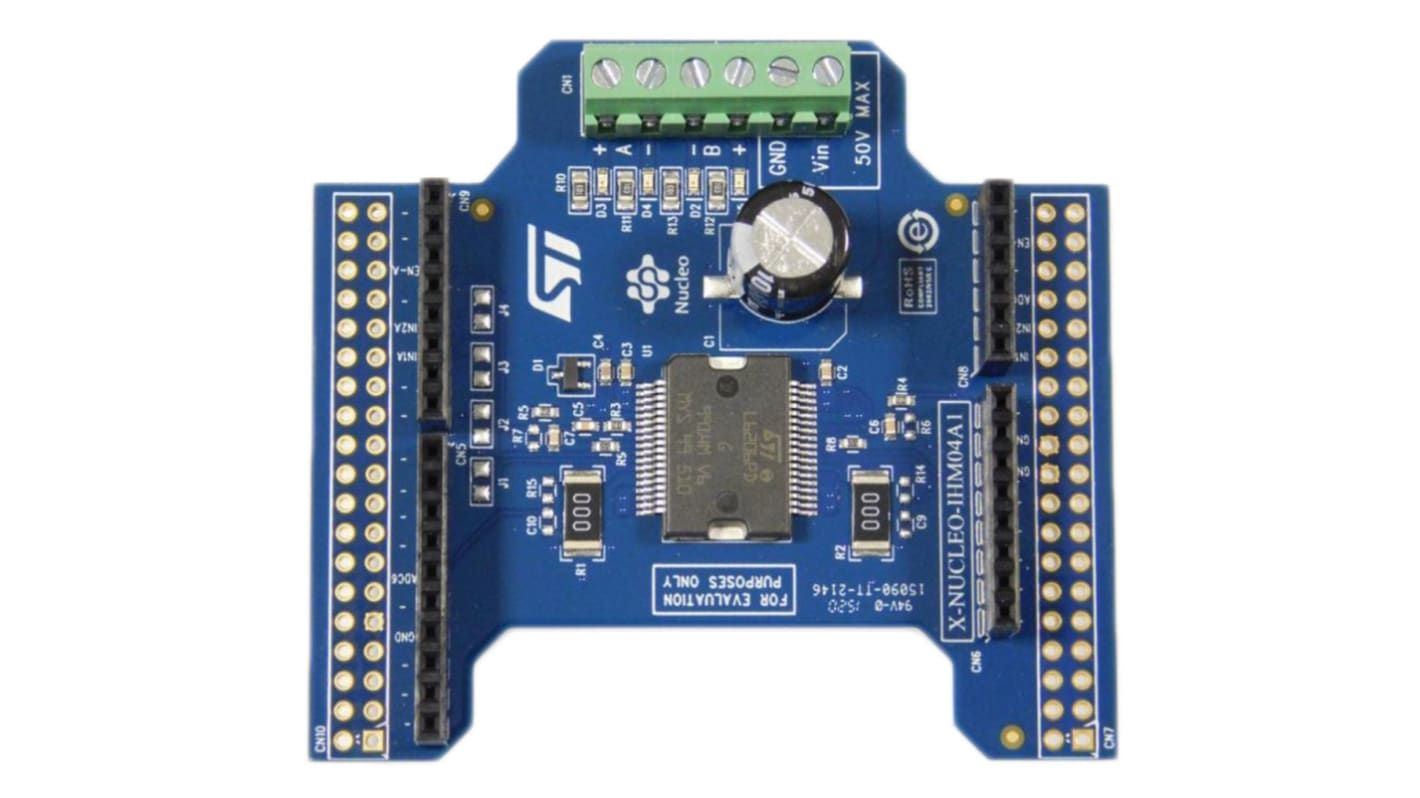

X-NUCLEO-IHM04A1クワッドハーフブリッジ拡張ボード


X-NUCLEO-IHM04A1は、ブラシ付きDC / ステッパモータドライバ拡張ボードです。L6206 DMOSクワッドハーフブリッジドライバをベースにしています。

モータ構成


双方向2.5 Aブラシ付きDCモータ x 2

単方向2.5 Aブラシ付きDCモータ x 4

単方向5 Aブラシ付きDCモータ x 2

単方向10 Aブラシ付きDCモータ x 1

2.5 Aバイポーラステッパモータ x 1

ボードの機能:


• モータ供給電圧: +8 → +50 V dc

• 出力電流: 2.5 A/ハーフブリッジ

• モータ出力アクティビティLED x 4

• PWM制御周波数: 最大100 kHz

• プログラム可能なハイサイド過電流検出 / 保護

• クロスコンダクション保護

• 電圧低下ロックアウト

• サーマルシャットダウン

• 誘導負荷保護ダイオード内蔵

• モータ構成設定用ジャンパリンク

• モータ信号及び電源用ねじ止め端子

• Arduino Uno r3対応シールドヘッダ

• STM32 Nucleo MCUボード対応


モータコントローラ及びドライバ、STMicroelectronics
