STマイクロ, 評価ボード, 評価ボード, STM32 Nucleo 用, X-NUCLEO-IHM07M1
- RS品番:
- 143-8877
- メーカー型番:
- X-NUCLEO-IHM07M1
- メーカー/ブランド名:
- STMicroelectronics
1個小計：*
￥1,922.00
(税抜)
￥2,114.20
(税込)
￥3,000円を超える注文については、送料無料
納期未定
- 1 は国内在庫あり（次回入荷未定）
- 21 は海外在庫あり
在庫限り。入荷未定。
個 | 単価 |
|---|---|
| 1 + | ￥1,922 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 143-8877
- メーカー型番:
- X-NUCLEO-IHM07M1
- メーカー/ブランド名:
- STMicroelectronics
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | STMicroelectronics | |
| 併用可能製品 | STM32 Nucleo | |
| キットの分類 | 評価ボード | |
| 対象機器 | L6230 | |
| キット名 | Motor Configuration | |
| すべて選択 | ||
|---|---|---|
ブランド STMicroelectronics | ||
併用可能製品 STM32 Nucleo | ||
キットの分類 評価ボード | ||
対象機器 L6230 | ||
キット名 Motor Configuration | ||

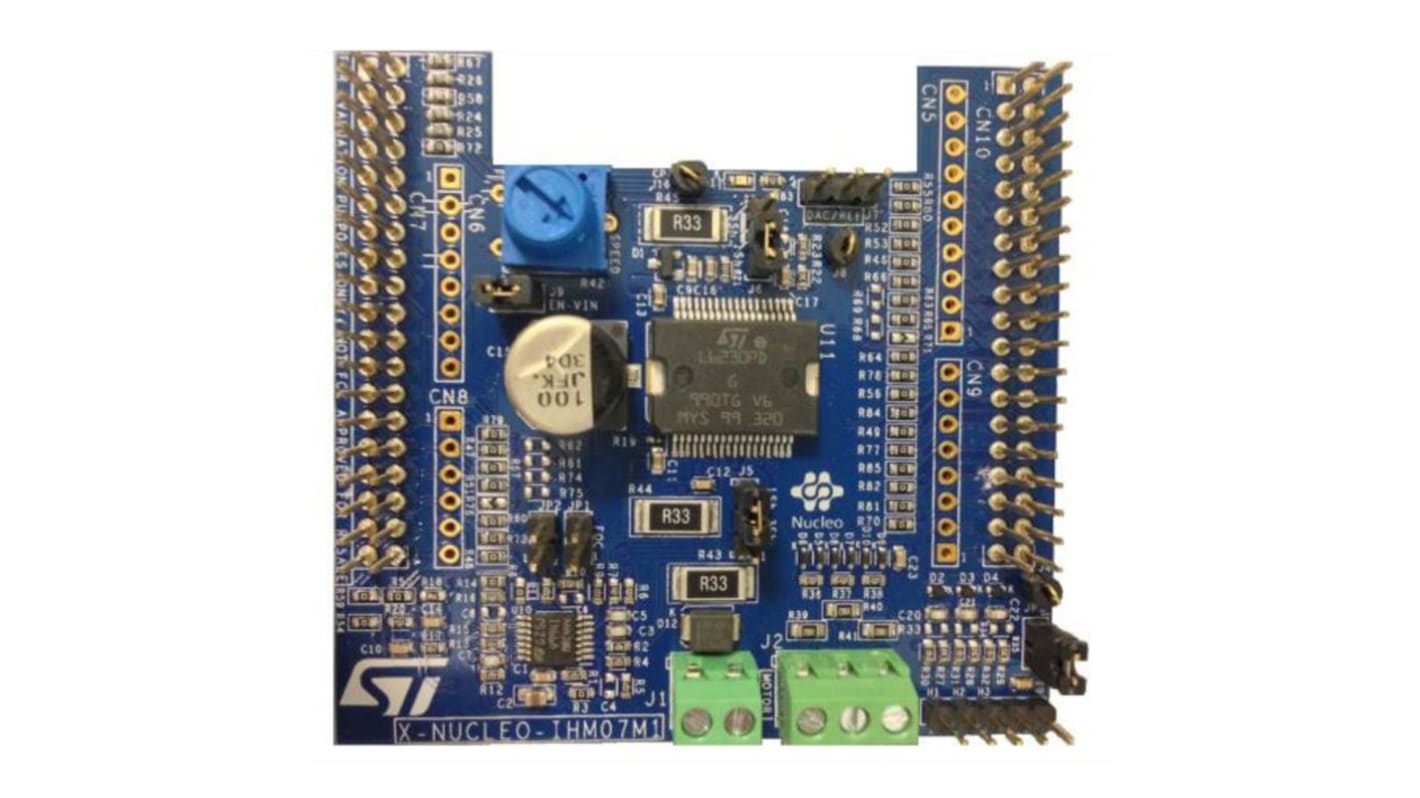

X-NUCLEO-IHM07M1 BLDC / PMSMモータドライバ拡張ボード
X-NUCLEO-IHM07M1は、L6230デバイスをベースにした三相ブラシレスDCモータ(BLDC)ドライバ拡張ボードです。L6230ドライバは、独立電流検出により、6ステップ及びFOCアルゴリズムに最適化されています。
• 動作電圧範囲: +8 → +48 V dc
• ピーク出力電流: 2.8 A (1.4 A rms)
• 動作周波数: 最大100 kHz
• 非散逸性過電流の検出と保護
• クロスコンダクション保護
• 過熱保護
• 3シャント又は1シャントモータ電流検出回路を選択可能
• ホール / エンコーダモータセンサコネクタと回路
• 手動速度設定用ポテンショメータ
• ユーザーLED
• モータ信号及び電源用ねじ止め端子
• ST Morphoコネクタ(ホストMCUボード用)
• Arduino Uno r3シールドヘッダ用パッド
• STM32 Nucleo MCUボード対応
• 寸法: 70 x 66 mm
• ST 6ステップ又はST FOC制御アルゴリズムに対応
