- RS品番:
- 164-6947
- メーカー型番:
- STEVAL-ISB035V1
- メーカー/ブランド名:
- STMicroelectronics
この製品はご注文いただけません
大変申し訳ありませんが、在庫切れのため現在ご注文いただけません。
追加されました
単価: 購入単位は 個
¥8,131.00
(税抜)
¥8,944.10
(税込)
個 | 単価 |
1 + | ¥8,131.00 |
- RS品番:
- 164-6947
- メーカー型番:
- STEVAL-ISB035V1
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報

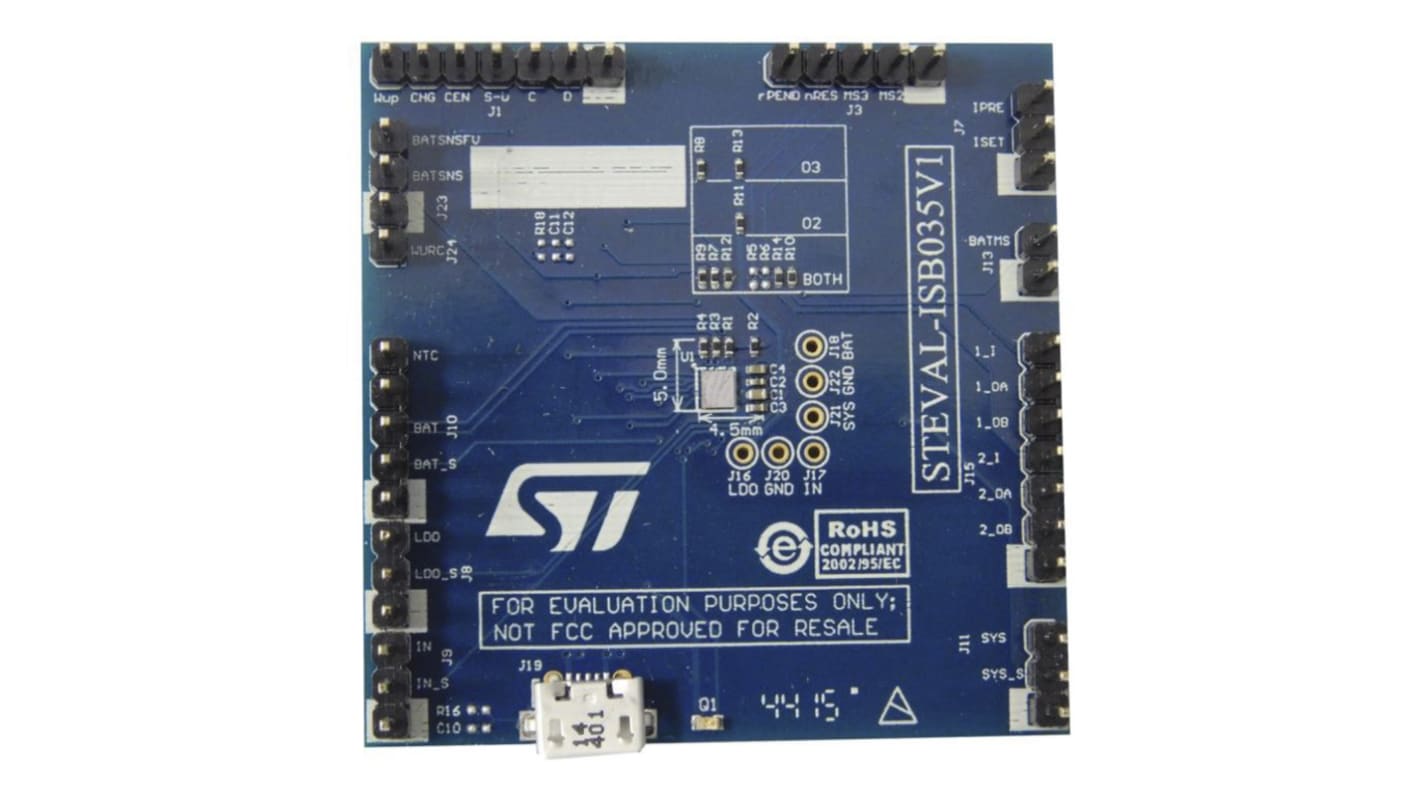

STEVAL-ISB035V1ボードは、STBC03バッテリ電力管理チップがベースの評価ボードです。シングルセルリチウムイオンバッテリ用のバッテリ保護機能付きリニア充電器、LDOレギュレータ、SPDT負荷スイッチ x 2が統合されています。このデバイスは、バッテリの充電にCC-CVアルゴリズムを使用します。急速充電及びプリチャージ電流は、外部レジスタを使用してプログラムできます。入力供給電圧は、バッテリの充電及びLDOレギュレータへの給電に使用されます。有効な入力電圧が印加されず、バッテリに残量がある場合は、自動的にバッテリ電源に切り替えられます。シャットダウンモードが有効になると、バッテリ消費電力は100 nA未満まで下がります。
シングルセルリチウムイオン / リチウムポリマーバッテリを充電
調整式浮動電圧: 最大4.45 V
内蔵常時オン低静止LDOレギュレータ
バッテリの過充電及び過放電保護
過電流保護
配送モード開始及び終了入力
内蔵デュアル3 Ω SPDT負荷スイッチ
デジタル制御入力
調整式浮動電圧: 最大4.45 V
内蔵常時オン低静止LDOレギュレータ
バッテリの過充電及び過放電保護
過電流保護
配送モード開始及び終了入力
内蔵デュアル3 Ω SPDT負荷スイッチ
デジタル制御入力
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
電源管理機能 | バッテリ保護 |
併用可能製品 | STBC03 |
キットの分類 | 評価ボード |
対象機器 | STEVAL-ISB035V1 |
キット名 | Li-Ion/Li-Po Battery Power Management Evaluation |
