STMicroelectronics 15 V / 100 mA高電圧バックコンバータ 降圧コンバータ評価ボード, 評価ボード, バックコンバータ VIPER26K, STEVAL-VP26K01B

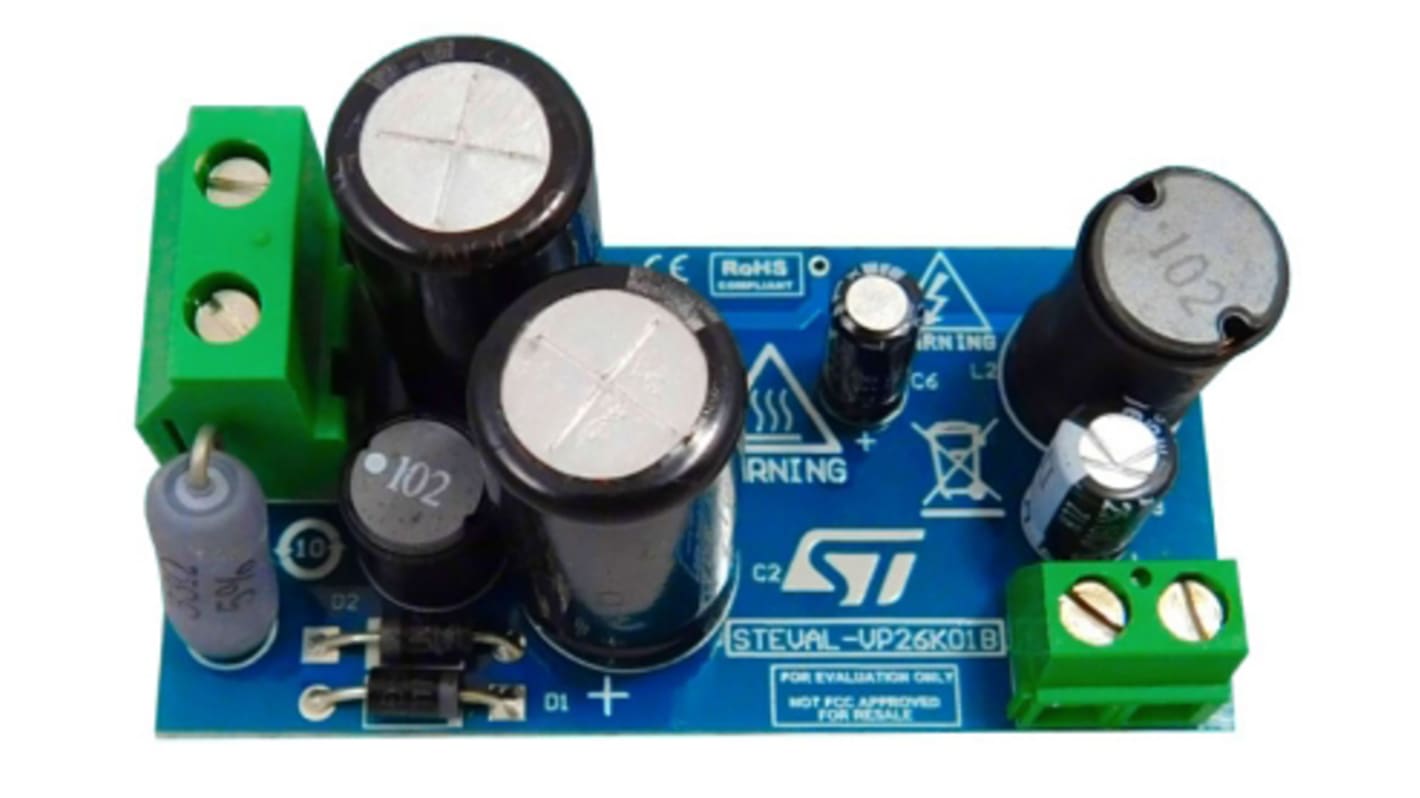

STEVAL-VP26K01B リファレンスデザインは、 60 → 870 V dc 又は 90 → 600 V ac の超ワイド入力電圧範囲補助電源に対応した 15 V-1.5 W バックコンバータを実装しています。非常にコンパクトな設計で、入力及び出力範囲全体でライン及び負荷を厳密に調整できます。ボードは、 VIPerPlus ファミリの新しい VIPER265KDTR オフライン高電圧コンバータに基づく超低コストのバックソリューションで、 1050 V のパワー MOSFET と PWM 電流モード制御機能を備えています。電圧リミッタやスタック MOSFET を入力することなく、超ワイドレンジ主電源に直接接続できるため、最小限の BOM を確保できます。VIPER265KDTR は 60 kHz の固定周波数で動作し、周波数ジッタリングがあります。

STEVAL-VP26K01B リファレンスデザインは、 60 → 870 V dc 又は 90 → 600 V ac の超ワイド入力電圧範囲補助電源に対応した 15 V-1.5 W バックコンバータを実装しています。非常にコンパクトな設計で、入力及び出力範囲全体でライン及び負荷を厳密に調整できます。ボードは、 VIPerPlus ファミリの新しい VIPER265KDTR オフライン高電圧コンバータに基づく超低コストのバックソリューションで、 1050 V のパワー MOSFET と PWM 電流モード制御機能を備えています。電圧リミッタやスタック MOSFET を入力することなく、超ワイドレンジ主電源に直接接続できるため、最小限の BOM を確保できます。VIPER265KDTR は 60 kHz の固定周波数で動作し、周波数ジッタリングがあります。

超ワイドレンジ： 90 ～ 600 VAC または 60 ～ 870 VDC

超ワイドレンジ： 90 ～ 600 VAC または 60 ～ 870 VDC

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
