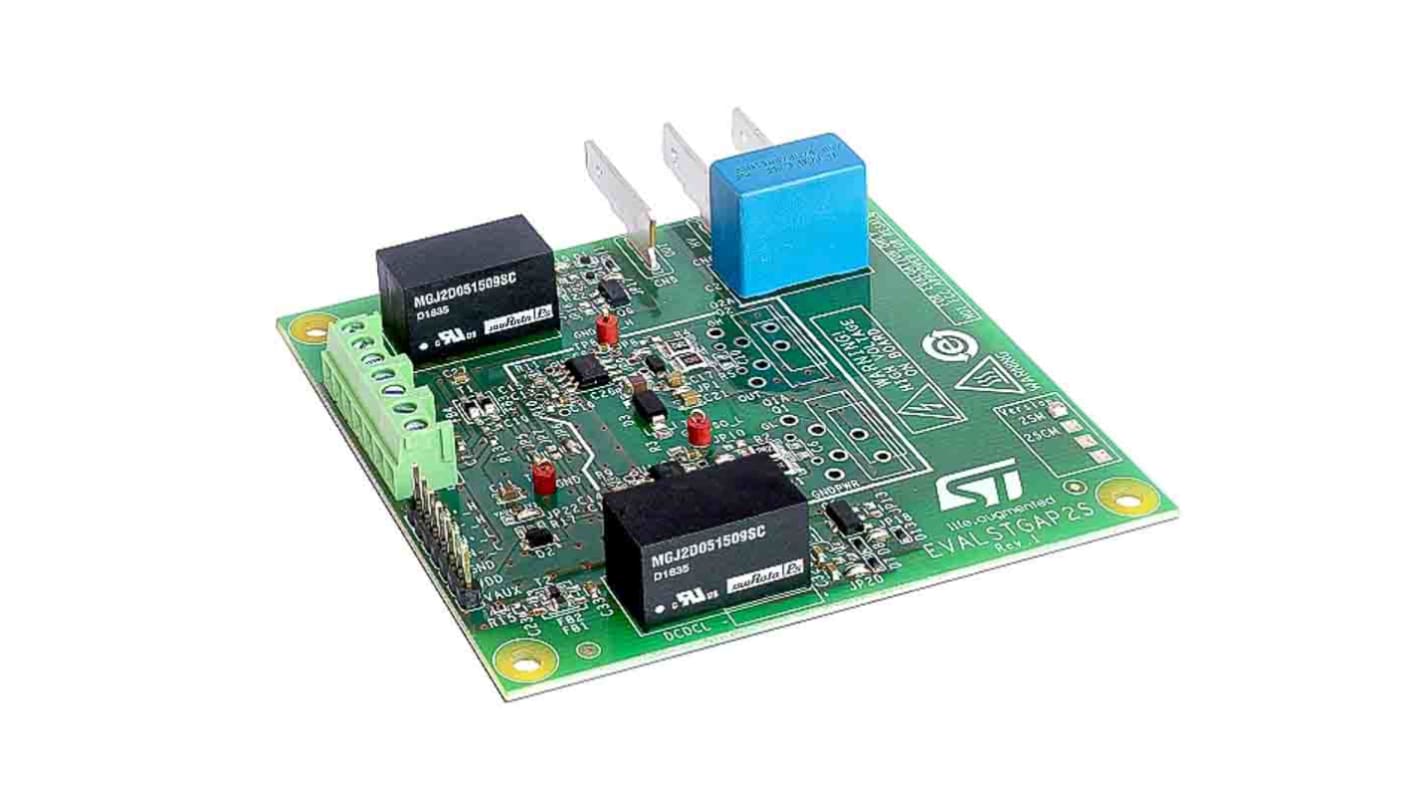

STMicroelectronics デモンストレーションボード 電源IC 開発キット, 評価ボード, 電力管理 STGAP2SM, STGAP2SM 絶縁 4 A シングルゲート 用, EVALSTGAP2SM

このゲートドライバは、 4 A の電流容量とレールツーレール出力を特徴とし、 MOSFET / IGBT / SiC 電源スイッチを備えた産業用途のモータドライバなどの高出力インバータ用途にも適しています。ソースとシンクの出力を別々に備えたものと、 Miller クランプ機能用の専用ピンを備えたものの 2 つのタイプを用意しています。EVALSTGAP2S は、両方の出力構成タイプに適合します。保護機能が組み込まれています。 UVLO とサーマルシャットダウンを搭載しているので、信頼性の高いシステムの設計が簡単になります。デュアル入力ピンにより、制御信号の極性を選択したり、コントローラの誤作動時のクロスコンダクションを防止するために HW インターロック保護を実装したりすることができます。このデバイスにより、負のゲート駆動を実装することができます。また、オンボードの絶縁 DC-DC コンバータを使用して、 MOSFET / IGBT 又は SiC 用に最適化された駆動電圧で動作することができます。

このゲートドライバは、 4 A の電流容量とレールツーレール出力を特徴とし、 MOSFET / IGBT / SiC 電源スイッチを備えた産業用途のモータドライバなどの高出力インバータ用途にも適しています。ソースとシンクの出力を別々に備えたものと、 Miller クランプ機能用の専用ピンを備えたものの 2 つのタイプを用意しています。EVALSTGAP2S は、両方の出力構成タイプに適合します。保護機能が組み込まれています。 UVLO とサーマルシャットダウンを搭載しているので、信頼性の高いシステムの設計が簡単になります。デュアル入力ピンにより、制御信号の極性を選択したり、コントローラの誤作動時のクロスコンダクションを防止するために HW インターロック保護を実装したりすることができます。このデバイスにより、負のゲート駆動を実装することができます。また、オンボードの絶縁 DC-DC コンバータを使用して、 MOSFET / IGBT 又は SiC 用に最適化された駆動電圧で動作することができます。

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
