STMicroelectronics デモンストレーションボード 電源IC 開発キット, 評価ボード, バックコンバータ VIPer06XS, 電源 用, STEVAL-ISA115V1

電源管理開発キット の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
196-1850
メーカー型番:
STEVAL-ISA115V1
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

プロダクトタイプ

電源IC開発キット

電源管理機能

バックコンバータ

併用可能製品

電源

キットの分類

評価ボード

搭載機器

VIPer06XS

キット名

デモンストレーションボード

規格 / 承認

RoHS

COO（原産国）:
IT

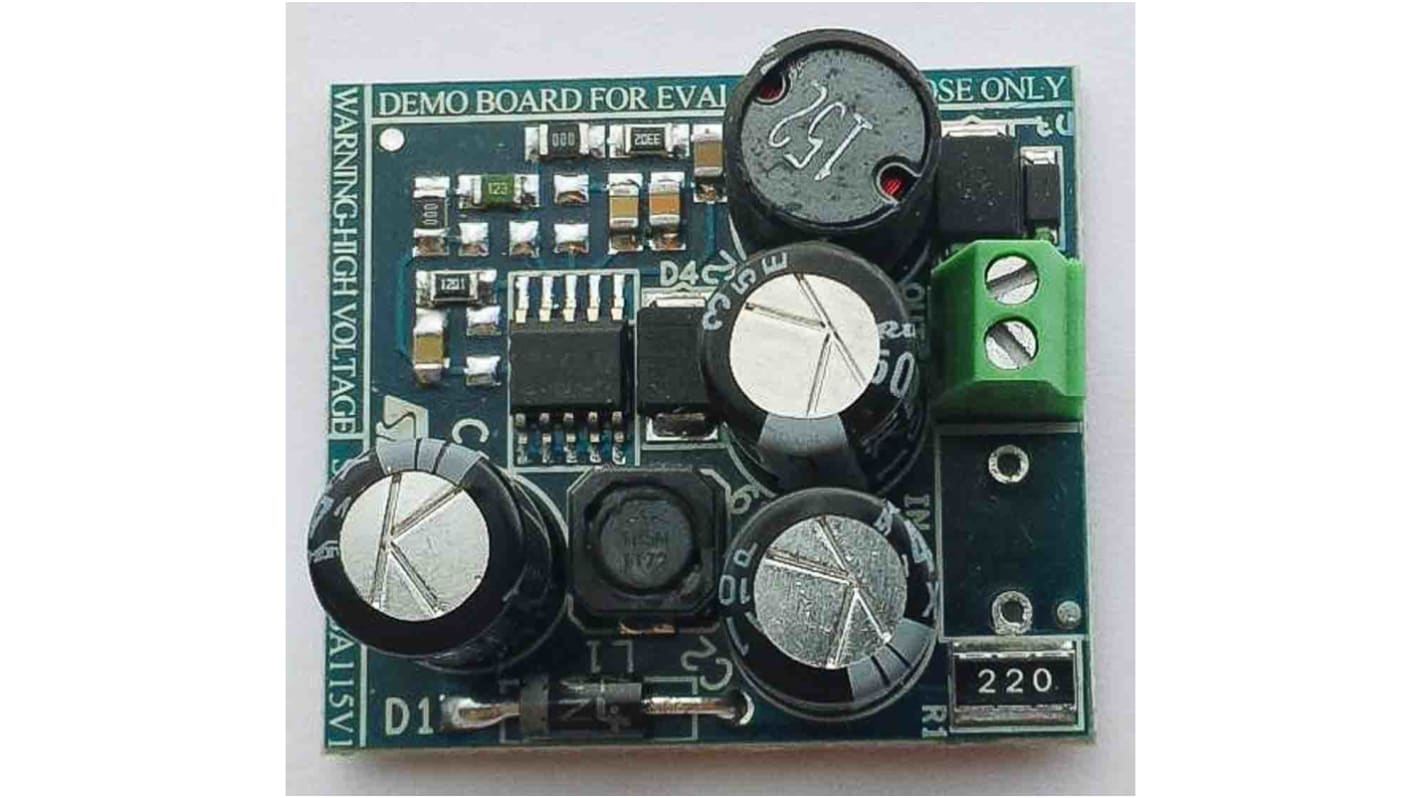

STEVAL-ISA115V1 デモボードは、 STMicroelectronics の新しいオフライン高電圧コンバータ VIPER06XS でのバックトポロジに収められた 12 V / 0.15 A 電源セットです。VIPER26LDの機能には、アバランシェ高耐久性800 V電源セクション、EMI抑制のための周波数ジッタリングを伴う30 kHz PWM動作、調整可能なセットポイントによる電流制限、オンボードソフトスタート、故障状態や低スタンバイ電力消費の後の安全な自動リスタートなどがあります。

利用可能な保護機能には、ヒステリシスありのサーマルシャットダウン、遅延過負荷保護、オープンループ障害保護があります。すべての保護は自動再起動モードです。

STEVAL-ISA115V1 デモボードは、 STMicroelectronics の新しいオフライン高電圧コンバータ VIPER06XS でのバックトポロジに収められた 12 V / 0.15 A 電源セットです。VIPER26LDの機能には、アバランシェ高耐久性800 V電源セクション、EMI抑制のための周波数ジッタリングを伴う30 kHz PWM動作、調整可能なセットポイントによる電流制限、オンボードソフトスタート、故障状態や低スタンバイ電力消費の後の安全な自動リスタートなどがあります。

利用可能な保護機能には、ヒステリシスありのサーマルシャットダウン、遅延過負荷保護、オープンループ障害保護があります。すべての保護は自動再起動モードです。

ユニバーサル入力電源範囲：

入力電圧： 90VAC ～ 264VAC

周波数: 45 Hz → 65 Hz

シングル出力電圧： 12 V @ 0.15 A （連続動作）

スタンバイ主電源消費<電力： 50 mW @ 265 V ac

平均効率: 75%

障害(過負荷、フィードバック遮断、過熱)に対する完全保護

ユニバーサル入力電源範囲：

入力電圧： 90VAC ～ 264VAC

周波数: 45 Hz → 65 Hz

シングル出力電圧： 12 V @ 0.15 A （連続動作）

スタンバイ主電源消費<電力： 50 mW @ 265 V ac

平均効率: 75%

障害(過負荷、フィードバック遮断、過熱)に対する完全保護
