STマイクロ, 電源IC 開発キット, 評価ボード, 電源, スイッチモード電源 用, STEVAL-ISA081V1
- RS品番:
- 196-1838
- メーカー型番:
- STEVAL-ISA081V1
- メーカー/ブランド名:
- STMicroelectronics
1個小計：*
￥9,343.00
(税抜)
￥10,277.30
(税込)
￥3,000円を超える注文については、送料無料
在庫限り
- 2 は 2025年12月08日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥9,343 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 196-1838
- メーカー型番:
- STEVAL-ISA081V1
- メーカー/ブランド名:
- STMicroelectronics
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | STMicroelectronics | |
| 電源管理機能 | 電源 | |
| 併用可能製品 | スイッチモード電源 | |
| キットの分類 | 評価ボード | |
| 対象機器 | VIPER26 | |
| キット名 | Demonstration Board | |
| すべて選択 | ||
|---|---|---|
ブランド STMicroelectronics | ||
電源管理機能 電源 | ||
併用可能製品 スイッチモード電源 | ||
キットの分類 評価ボード | ||
対象機器 VIPER26 | ||
キット名 Demonstration Board | ||
- COO（原産国）:
- IT

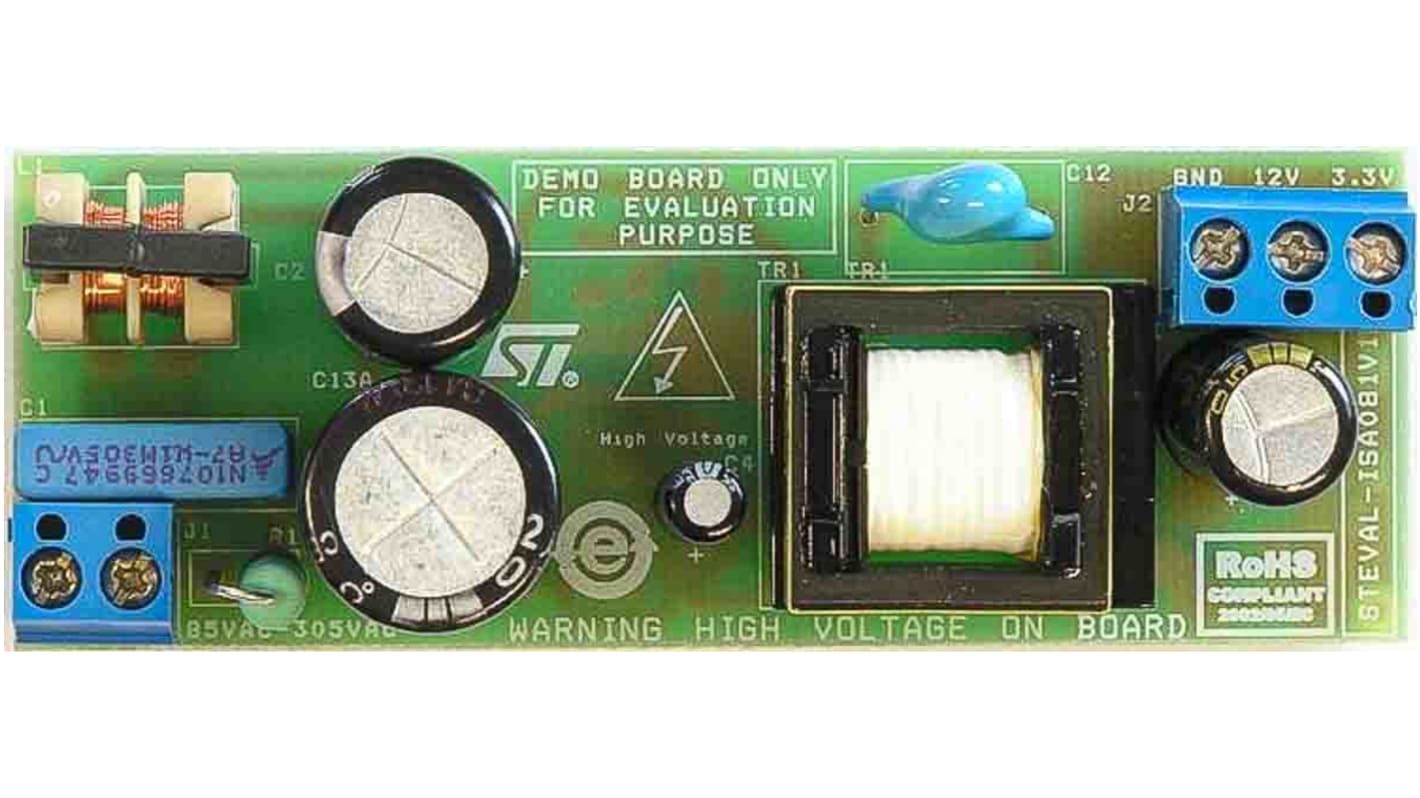

STEVAL-ISA081V1 デモボードは、 Switched Mode Power Supply （ SMPS ）デモンストレーションボードです。幅広い入力電圧範囲に渡って 12 W 出力を供給できる絶縁型 SMPS です。コスト効果とサイズ効果の高いソリューションを主電源用途向けに設計されています。
STEVAL-ISA081V1 SMPS は、一次レギュレーションを使用して 12 V の公称出力電圧を生成します。この製品は、高電圧 MOSFET と PWM コントローラを 1 つのパッケージに収めた VIPER26 モノリシックコンバータをベースにしています。
STEVAL-ISA081V1 SMPS は、一次レギュレーションを使用して 12 V の公称出力電圧を生成します。この製品は、高電圧 MOSFET と PWM コントローラを 1 つのパッケージに収めた VIPER26 モノリシックコンバータをベースにしています。
VIN ： 85 ～ 305 Vrms/ f ： 45 ～ 66 Hz
Vout1 ： 12 V dc ± 10 % 、 1 A （ 3.3 V 非負荷時）
Vout2 ： 3.3 V dc ± 4 % 、 100 mA
最大総出力電流： 1 A
スタンバイ<： 120 mW @ 230 V ac
短絡保護
基板のタイプとサイズ： FR4 、シングルサイド 35 μ m 、 32 x 90 mm
絶縁：絶縁 4 kV / 8 mm
Vout1 ： 12 V dc ± 10 % 、 1 A （ 3.3 V 非負荷時）
Vout2 ： 3.3 V dc ± 4 % 、 100 mA
最大総出力電流： 1 A
スタンバイ<： 120 mW @ 230 V ac
短絡保護
基板のタイプとサイズ： FR4 、シングルサイド 35 μ m 、 32 x 90 mm
絶縁：絶縁 4 kV / 8 mm
