STMicroelectronics デモンストレーションボード 電源IC 開発キット, 評価ボード, 電力管理 ST7580, 電源ライン用途 用, STEVAL-ISA133V1

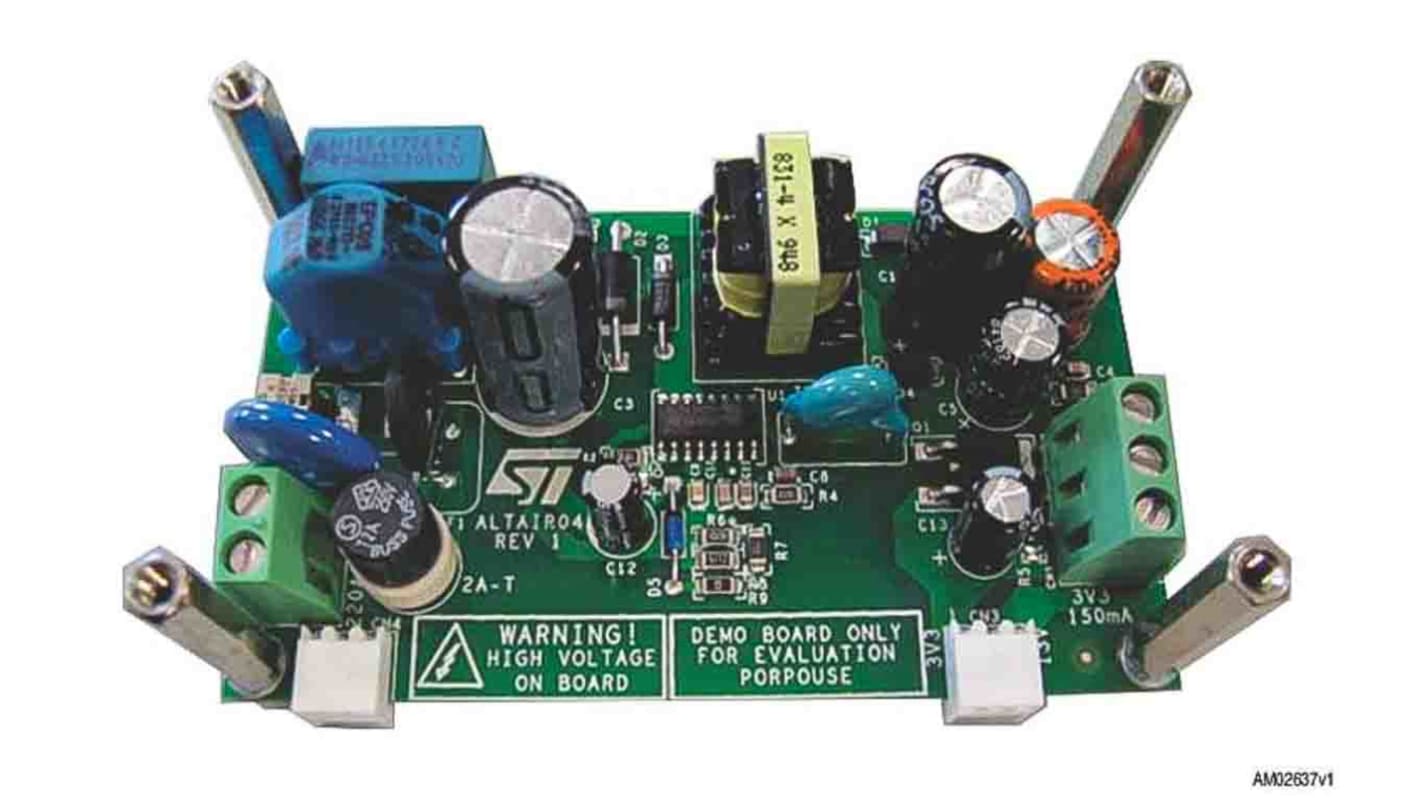

STEVAL-ISA133V1 デモボードは、定電圧 / 定電流に対応する 7.5 W ダブル出力ワイドレンジ電源アダプタを実装しています。 ST7580 をベースにした電源ライン通信システム一式を供給するための革新的な AC-DC アダプタとして設計されています。この電源は、 13 V の出力電圧で電源ラインモデム（ PLM ）とアナログ回路に給電し、 3.3 V のポスト調整型電源でデジタル回路とオプションの外部マイクロコントローラに給電します。STEVAL-ISA133V1 デモンストレーションボードは、新しい ALTAIR04-900 （ QR ）電流モードコントローラ IC を使用し、 QR ZVS （スイッチターンオンでのゼロ電圧スイッチング）フライバックコンバータ専用に設計された、高性能低電圧 PWM コントローラチップと、同一パッケージに標準 16 個の RDSon 、 900 V 、アバランシェ高耐久パワー MOSFET を組み合わせた製品です。このデバイスは、一次検出定電圧ループ（ CV ループ）を使用して、一定の出力電圧調整を行うことができます。

STEVAL-ISA133V1 デモボードは、定電圧 / 定電流に対応する 7.5 W ダブル出力ワイドレンジ電源アダプタを実装しています。 ST7580 をベースにした電源ライン通信システム一式を供給するための革新的な AC-DC アダプタとして設計されています。この電源は、 13 V の出力電圧で電源ラインモデム（ PLM ）とアナログ回路に給電し、 3.3 V のポスト調整型電源でデジタル回路とオプションの外部マイクロコントローラに給電します。STEVAL-ISA133V1 デモンストレーションボードは、新しい ALTAIR04-900 （ QR ）電流モードコントローラ IC を使用し、 QR ZVS （スイッチターンオンでのゼロ電圧スイッチング）フライバックコンバータ専用に設計された、高性能低電圧 PWM コントローラチップと、同一パッケージに標準 16 個の RDSon 、 900 V 、アバランシェ高耐久パワー MOSFET を組み合わせた製品です。このデバイスは、一次検出定電圧ループ（ CV ループ）を使用して、一定の出力電圧調整を行うことができます。

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
