STMicroelectronics デモンストレーションボード 電源IC 開発キット, 評価ボード, 電力管理 L7980, ステップダウンスイッチングレギュレータ 用, STEVAL-ISA092V1
- RS品番:
- 196-1840
- メーカー型番:
- STEVAL-ISA092V1
- メーカー/ブランド名:
- STMicroelectronics
1個小計：*
￥4,931.00
(税抜)
￥5,424.10
(税込)
￥3,000円を超える注文については、送料無料
納期未定
- 2 は海外在庫あり
在庫限り。入荷未定。
個 | 単価 |
|---|---|
| 1 + | ￥4,931 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 196-1840
- メーカー型番:
- STEVAL-ISA092V1
- メーカー/ブランド名:
- STMicroelectronics
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | STMicroelectronics | |
| プロダクトタイプ | 電源IC開発キット | |
| 電源管理機能 | 電力管理 | |
| 併用可能製品 | ステップダウンスイッチングレギュレータ | |
| キットの分類 | 評価ボード | |
| 搭載機器 | L7980 | |
| キット名 | デモンストレーションボード | |
| 規格 / 承認 | RoHS | |
| すべて選択 | ||
|---|---|---|
ブランド STMicroelectronics | ||
プロダクトタイプ 電源IC開発キット | ||
電源管理機能 電力管理 | ||
併用可能製品 ステップダウンスイッチングレギュレータ | ||
キットの分類 評価ボード | ||
搭載機器 L7980 | ||
キット名 デモンストレーションボード | ||
規格 / 承認 RoHS | ||
- COO（原産国）:
- IT

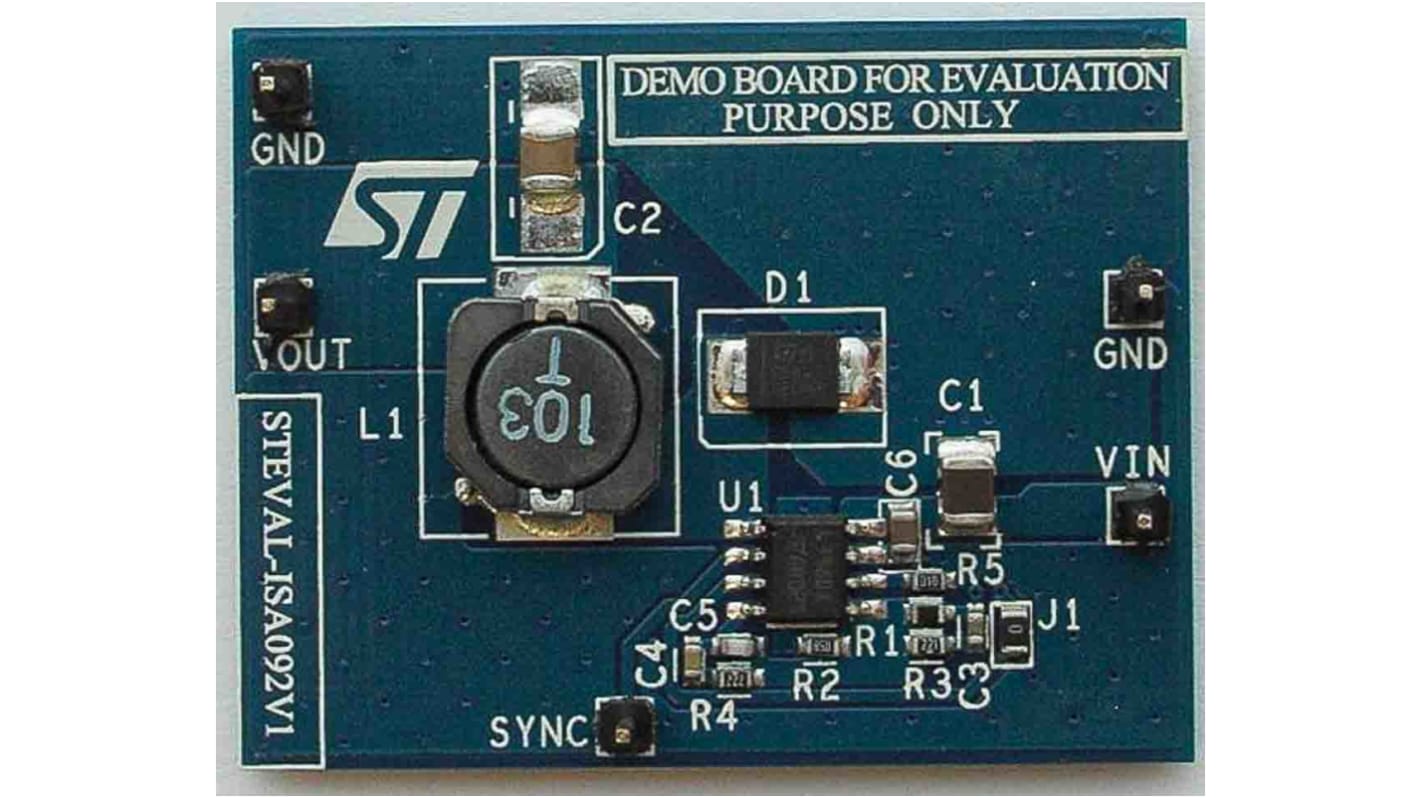

STEVAL-ISA092V1 は、 QFN パッケージの L7980 をベースにしたステップダウンスイッチング電源です。L7980 は、パワー MOSFET を内蔵したステップダウンスイッチングレギュレータで、用途の条件に応じて負荷に最大 2 A の電流を供給できます。
入力電圧範囲は 4.5 → 28 V で、出力電圧は 0.6 → VIN です。
最小限の外部コンポーネントセットが必要なこのデバイスは、 250 kHz のスイッチング周波数発振器を内蔵しており、最大 1 MHz まで外部で調整することができます。
STEVAL-ISA092V1 は、 QFN パッケージの L7980 をベースにしたステップダウンスイッチング電源です。L7980 は、パワー MOSFET を内蔵したステップダウンスイッチングレギュレータで、用途の条件に応じて負荷に最大 2 A の電流を供給できます。
入力電圧範囲は 4.5 → 28 V で、出力電圧は 0.6 → VIN です。
最小限の外部コンポーネントセットが必要なこのデバイスは、 250 kHz のスイッチング周波数発振器を内蔵しており、最大 1 MHz まで外部で調整することができます。
出力電流: 2 A
入力電圧: 4.5 → 28 V
出力電圧： 3.3 V （ 0.6 V から調整可能）
スイッチング周波数： 250 kHz 、最大 1 MHz までプログラム可能
内部ソフトスタート及びイネーブル
• 低ドロップアウト動作: 100 %デューティサイクル
電圧フィードフォワード
• ゼロ負荷電流動作
• 過電流及び熱保護
出力電流: 2 A
入力電圧: 4.5 → 28 V
出力電圧： 3.3 V （ 0.6 V から調整可能）
スイッチング周波数： 250 kHz 、最大 1 MHz までプログラム可能
内部ソフトスタート及びイネーブル
• 低ドロップアウト動作: 100 %デューティサイクル
電圧フィードフォワード
• ゼロ負荷電流動作
• 過電流及び熱保護
