STMicroelectronics 評価ボード 電源IC 開発キット, 評価ボード, 電力管理 L6564, 低電力用途 用, STEVAL-ISA142V1
- RS品番:
- 196-1859
- メーカー型番:
- STEVAL-ISA142V1
- メーカー/ブランド名:
- STMicroelectronics
納期未定
世界的な供給不足により、 この商品の再入荷の目処が立っておりません。
- RS品番:
- 196-1859
- メーカー型番:
- STEVAL-ISA142V1
- メーカー/ブランド名:
- STMicroelectronics
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | STMicroelectronics | |
| プロダクトタイプ | 電源IC開発キット | |
| 電源管理機能 | 電力管理 | |
| 併用可能製品 | 低電力用途 | |
| キットの分類 | 評価ボード | |
| 搭載機器 | L6564 | |
| キット名 | 評価ボード | |
| 規格 / 承認 | RoHS | |
| すべて選択 | ||
|---|---|---|
ブランド STMicroelectronics | ||
プロダクトタイプ 電源IC開発キット | ||
電源管理機能 電力管理 | ||
併用可能製品 低電力用途 | ||
キットの分類 評価ボード | ||
搭載機器 L6564 | ||
キット名 評価ボード | ||
規格 / 承認 RoHS | ||
- COO（原産国）:
- IT

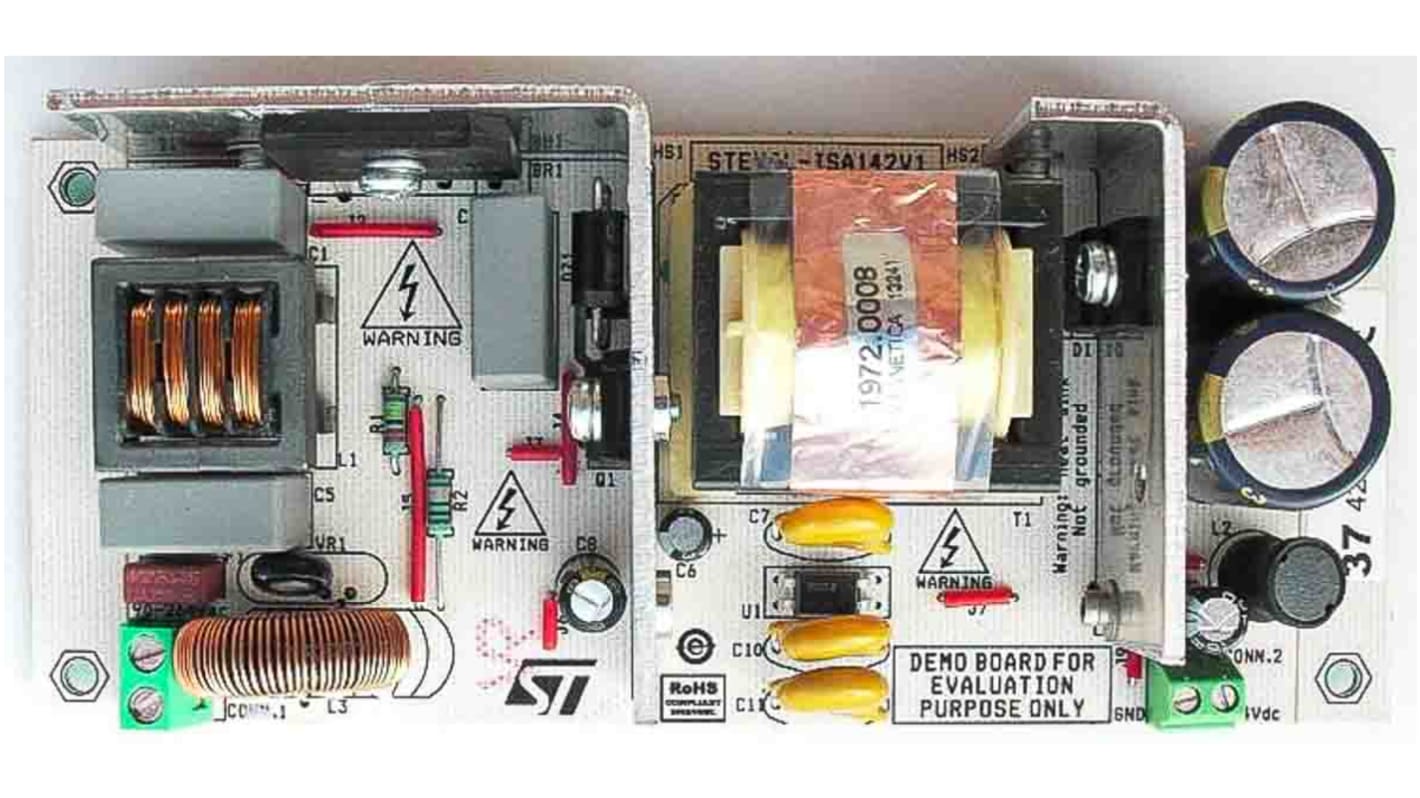

STEVAL-ISA142V1 製品評価ボードは、照明用途や LED 電源など、高力率が求められるあらゆる低電力用途に適した、 50 W のワイドレンジ電源入力力率補正電源を実装しています。低コストな L6564 とシンプルなフライバックトポロジの組み合わせにより、非常に競争力のあるソリューションが実現します。
STEVAL-ISA142V1 製品評価ボードは、照明用途や LED 電源など、高力率が求められるあらゆる低電力用途に適した、 50 W のワイドレンジ電源入力力率補正電源を実装しています。低コストな L6564 とシンプルなフライバックトポロジの組み合わせにより、非常に競争力のあるソリューションが実現します。
ライン電圧範囲： 90 ～ 265 VAC
最小ライン周波数（ fl ）： 47 ～ 63 Hz
最小スイッチング周波数: 44 KHz
反射電圧： 140 V
安定化出力電圧: 24 V
定格出力電力: 50 W
力率（負荷≥ 50 % ）： 0.9 以上
全負荷時の最小効率： 88 %
最大 2 fl 出力電圧リプル： 1.1 V pk-pk （ VIN = 230 V ac 、 Pout = 50 W ）
最高周囲温度: 50 °C
基板のタイプとサイズ：片面、 35 um 、 CEM-1 、 140 x 60 mm
ライン電圧範囲： 90 ～ 265 VAC
最小ライン周波数（ fl ）： 47 ～ 63 Hz
最小スイッチング周波数: 44 KHz
反射電圧： 140 V
安定化出力電圧: 24 V
定格出力電力: 50 W
力率（負荷≥ 50 % ）： 0.9 以上
全負荷時の最小効率： 88 %
最大 2 fl 出力電圧リプル： 1.1 V pk-pk （ VIN = 230 V ac 、 Pout = 50 W ）
最高周囲温度: 50 °C
基板のタイプとサイズ：片面、 35 um 、 CEM-1 、 140 x 60 mm
