- RS品番:
- 235-4722
- メーカー型番:
- X-NUCLEO-LED12A1
- メーカー/ブランド名:
- STMicroelectronics
- RS品番:
- 235-4722
- メーカー型番:
- X-NUCLEO-LED12A1
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報

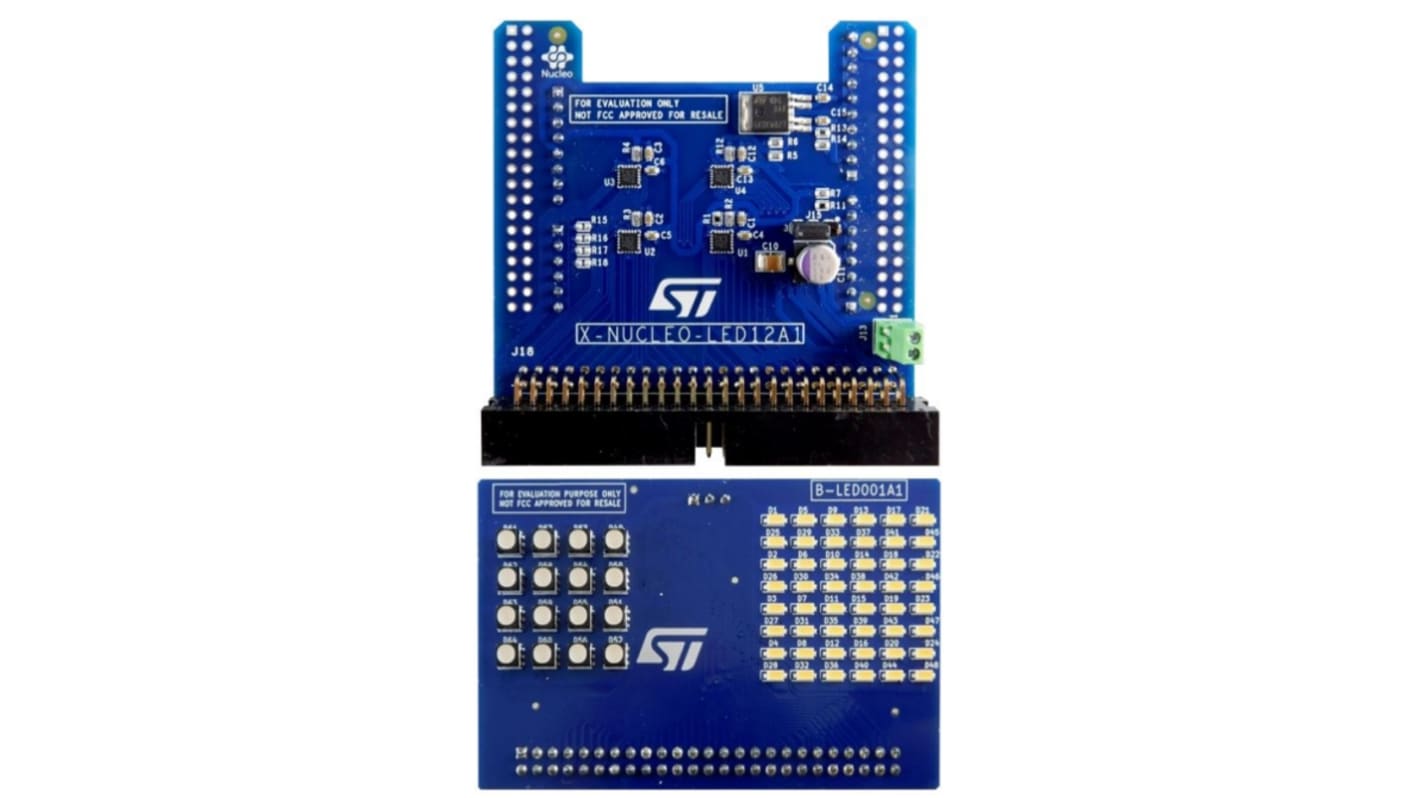

STM32 Nucleo 用の STMicroelectronics X-NUCLEO-LED12A1 LED ドライバ拡張ボードは、 LED1202 デバイスを 4 個搭載しています。LED1202 は、 12 チャンネル低静止電流 LED ドライバで、 5 V の出力駆動機能を保証します。各チャンネルでは、最大 20 mA の供給が可能で、ヘッドルーム電圧は 350 mV (標準)のみです。8 ビットアナログ及び 12 ビットデジタル調光制御により、チャンネルごとに出力電流を個別に調整することができます。X-NUCLEO-LED12A1 拡張ボードには、 6 x 8 ホワイト LED Matrix と 4 x 4 RGB Matrix を収容する追加の LED パネルボードが付属しています。
LED1202 デバイス x 4 (最大 48 個の LED を駆動)
Arduino UNO R3
複数のボードスタックに対応するスケーラブルなソリューション
RoHS及びWEEE 規格に準拠
Arduino UNO R3
複数のボードスタックに対応するスケーラブルなソリューション
RoHS及びWEEE 規格に準拠
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
電源管理機能 | LEDドライバ |
併用可能製品 | STM32 Nucleo |
キットの分類 | 拡張ボード |
対象機器 | LED1202, X-NUCLEO-LED12A1 |
キット名 | X-NUCLEO-LED12A1 |
