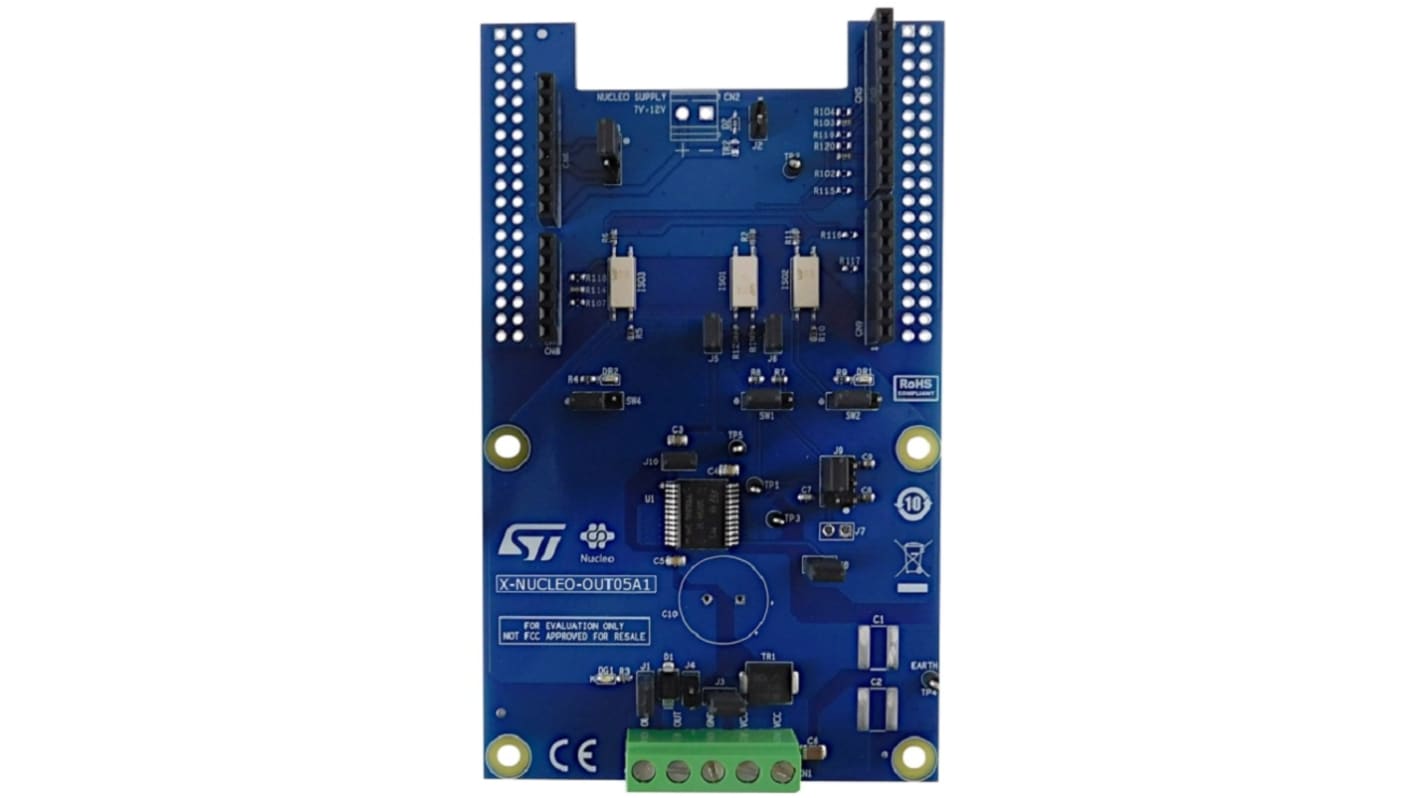

STMicroelectronics STM32 Nucleo用 IPS1025H ベースの産業用デジタル出力拡張ボード リレーボード, 拡張ボード, ソリッドステートリレー IPS1025H single high-side

電源管理開発キット の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥6,725.00

(税抜)

￥7,397.50

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 3 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 1￥6,725
2 - 4￥6,537
5 - 9￥6,364
10 - 24￥6,206
25 +￥6,048

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
250-0214
メーカー型番:
X-NUCLEO-OUT05A1
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

電源管理機能

ソリッドステートリレー

プロダクトタイプ

リレーボード

併用可能製品

IPS1025H

キットの分類

拡張ボード

搭載機器

IPS1025H single high-side switch

キット名

STM32 Nucleo用 IPS1025H ベースの産業用デジタル出力拡張ボード

規格 / 承認

China RoHS compliant, EN 55035:2017 + A11:2020, EN 55032:2015 + A1:2020, RoHS

STM32 Nucleo用のSTMicroelectronics産業用デジタル出力拡張ボードは、2.5Aの産業用負荷に接続されたデジタル出力モジュールで、IPS1025Hシングルハイサイドスマートパワーソリッドステートリレーの駆動および診断能力の評価のための強力かつ柔軟な環境を提供します。　　　　　　　　　　　　　　　　　　　GPIOピン及びArduino R3コネクタで駆動する5kVオプトカプラを介して、STM32 Nucleo上のマイクロコントローラとインタフェースしています。この拡張ボードは、NUCLEO-F401REまたはNUCLEO-G431RB開発ボードに接続できます。また、最大4つのスタックX NUCLEOOUT05A1拡張ボードで構成されるシステムを評価することもできます。

アプリケーションボード動作範囲: 8 → 33 V

拡張電圧動作範囲: J3、最大60 Vまでオープン

出力オン / オフステータス用緑LED

過負荷 / 過熱診断用赤LED

5 kVガルバニック絶縁

電源レール逆極性保護

Arduino UNO R3コネクタ付き

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
