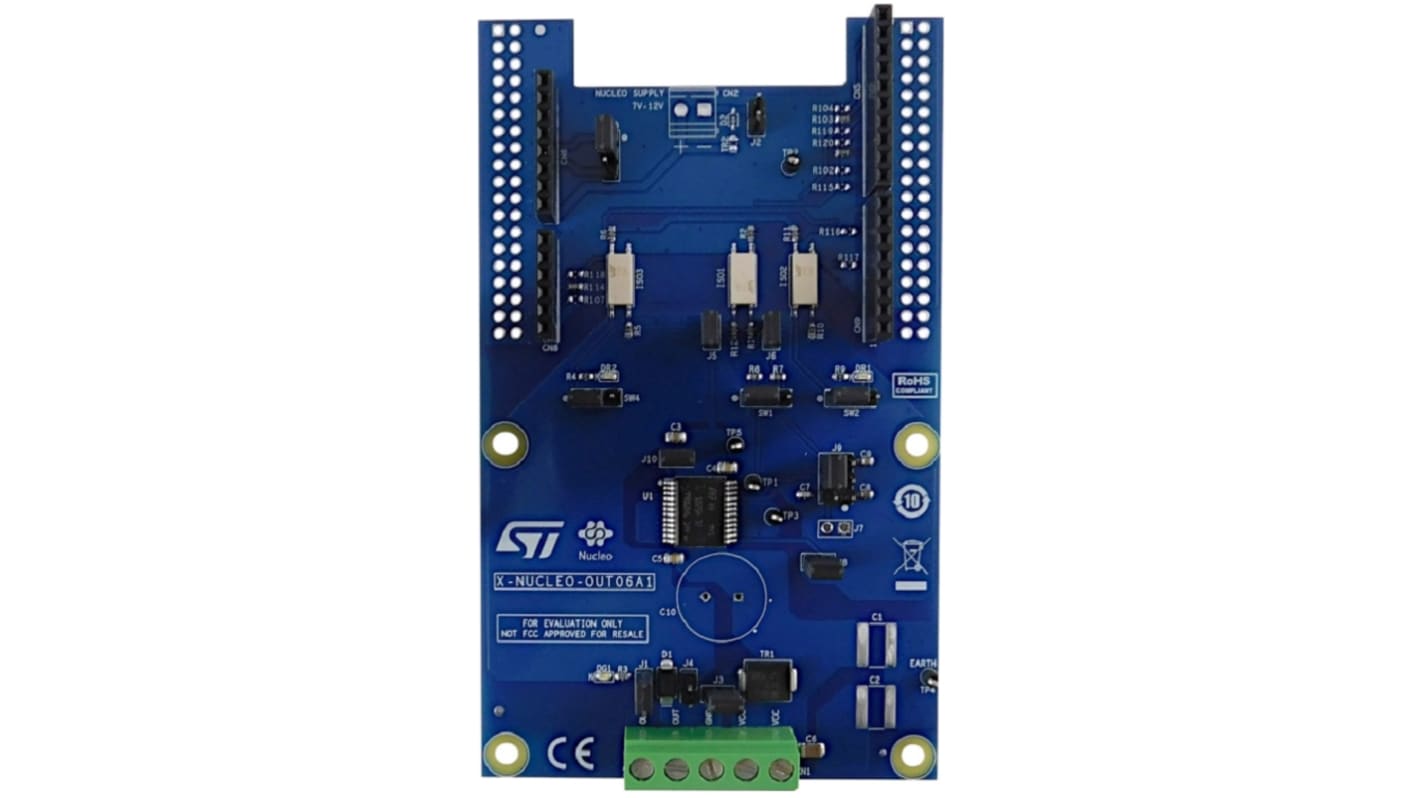

STMicroelectronics STM32 Nucleo用 IPS1025H-32 ベースの産業用デジタル出力拡張ボード リレーボード, 拡張ボード, ソリッドステートリレー, IPS1025H-32 用,

電源管理開発キット の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥6,725.00

(税抜)

￥7,397.50

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 5 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 1￥6,725
2 - 4￥6,537
5 - 9￥6,364
10 - 24￥6,206
25 +￥6,048

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
250-0216
メーカー型番:
X-NUCLEO-OUT06A1
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

プロダクトタイプ

リレーボード

電源管理機能

ソリッドステートリレー

併用可能製品

IPS1025H-32

キットの分類

拡張ボード

キット名

STM32 Nucleo用 IPS1025H-32 ベースの産業用デジタル出力拡張ボード

規格 / 承認

RoHS

STM32 Nucleo用のSTマイクロエレクトロニクス産業用デジタル出力拡張ボードは、5.7Aの産業用負荷に接続されたデジタル出力モジュールで、IPS1025H 32シングルハイサイドスマートパワーソリッドステートリレーの駆動及び診断能力の評価のための強力かつ柔軟な環境を提供しています。　　　　　　　　　　　　　　　　　　　　　　　　　　　　GPIOピン及びArduino UNO R3コタで駆動する5kVオプトカプラを介して、STM32 Nucleo上のマイクロコントローラとインタフェースしています。この拡張ボードは、NUCLEO-F401REまたはNUCLEO-G431RB開発ボードに接続できます。また、最大4つのスタックX NUCLEOOUT06A1拡張ボードで構成されるシステムを評価することもできます。

アプリケーションボード動作範囲: 8 → 33 V

拡張電圧動作範囲: J3、最大60 Vまでオープン

出力オン / オフステータス用緑LED

過負荷 / 過熱診断用赤LED

5 kVガルバニック絶縁

電源レール逆極性保護

Arduino UNO R3コネクタ付き

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
