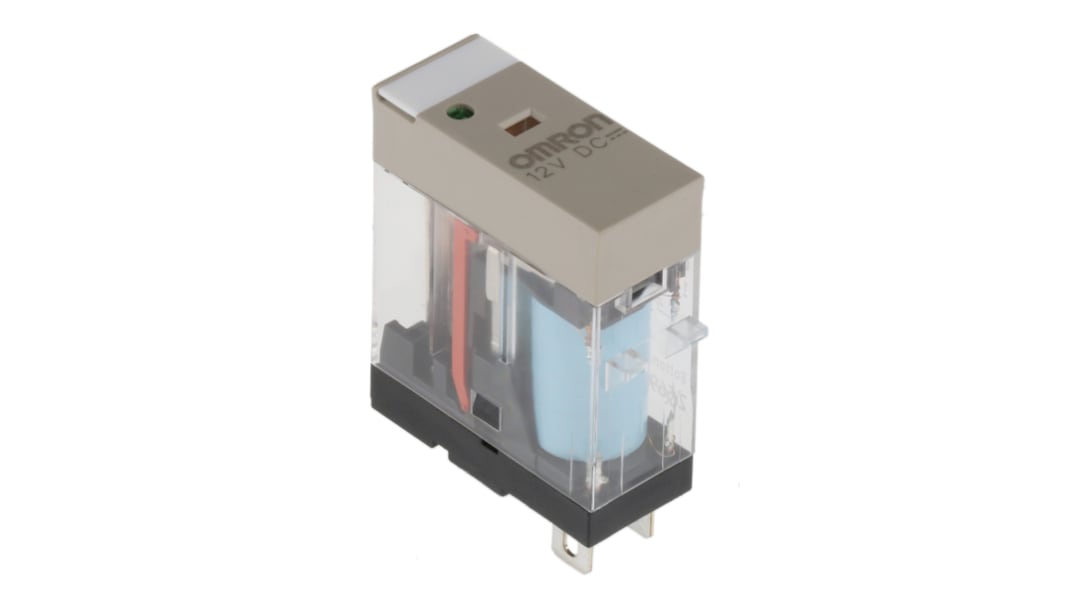

Omron パワーリレー 12V dc, 1c接点 プラグイン タイプ
RS品番:
353-821
メーカー型番:
G2R-1-SN DC12(S)
メーカー/ブランド名:
Omron
パワーリレー の一覧へ
570 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥820.00
(税抜)
¥902.00
(税込)
個
単価
1 +
¥820.00
RS品番:
353-821
メーカー型番:
G2R-1-SN DC12(S)
メーカー/ブランド名:
Omron
データシート
その他
詳細情報
仕様
CSA LR31928
UL E41643
VDE 40015012
G2R Datasheet
Brochure - Innovations in Panel Building
G2R-x-S Series_J
RoHSステータス: 適合
G2RSシリーズノンラッチングリレー
オムロンG2RSシリーズ産業用プラグインリレーは、コンパクトな電気機械式省スペースリレーです。このリレーは、さまざまな汎用用途に最適です。
特長 / 利点
一体型コイルステータスLED、機械的動作インジケータ
カドミウムフリー及び鉛フリー
接触抵抗: 100 mΩ
コイル‐コンタクト絶縁: 5000 V ac
動作温度範囲: -40 → +70 °C
H 35.5 x W 29 x D 13 mm
DINレール及び基板ソケットは別売り
製品用途の情報
医療健康管理職
昇降機及びエレベータ
ガス及び電気ボイラー
家庭用電気機器
備考
G2R-SNシリーズの従来バージョンの代用品としても使用できます。高さのクリアランスを確認してください。
認可
UL、CSA、VDE
OMRONパワーリレー、5ピンコネクタタイプ、透明ケース - G2RSシリーズ - G2R-1-SN DC12(S)
OMRONのこのパワーリレーを使用して、信頼性の高い電源で機械をフックアップします。電磁気を使用して1つの回路を切り替える単極デバイスで、信頼性の高い繰り返し可能な機械制御を実現します。銀合金端子には、安定した電源接続をサポートします。内蔵のLEDインジケータにより、ユニットのステータスを一目で確認できます。このリレーは、1時間あたり最大1800回のサイクルを完了することで、自動ドアやコンベアなどの忙しい用途での作業を短時間に抑えることができます。
特長と利点
• ソケット(264-7445)にプラグして配線を切断し、取り付けを迅速に行うことができます。
• 15 msの応答時間で高速な機器制御を実現
• 長持ちするオプションにより、少なくとも100万回の電気的サイクルと2000万回の機械的サイクルを実現
• 過酷な条件での使用に適した-40 → +70 °Cの温度に対応
用途
• 自動車産業
• 繊維製造業
• 飲料製造
このリレーにラベルを付けることはできますか?
はい、ネームプレートが付属しているため、メンテナンス中に識別できるようにタグを簡単に追加できます。
電源が切れたときに製品のスイッチの状態を知るにはどうすればよいですか?
このユニットには、機械的なステータスインジケータが付属しています。このインジケータは、電源が切れている場合でもスイッチの位置を明確に表示します。
認可
VDE、TUV、UL、CSA、SEMKO、IMQ
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
特性
コイル電圧
12V dc
接点構成
SPDT
取り付けタイプ
プラグイン
スイッチング電流
10A
極数
1
ラッチ
なし
ターミナルタイプ
プラグイン
最大スイッチング電圧 AC
440V
最大スイッチング電圧 DC
125V dc
最大スイッチング電流 AC
10 A
最大スイッチング電流 DC
10 A
長さ
29mm
コイル抵抗
278 Ω
コイル電力
530mW
高さ
35.5mm
動作温度 Max
+70°C
動作温度 Min
-40°C
接点材質
銀合金
コイルと接点間の耐電圧
5kV ac
奥行き
13mm
シリーズ
G2R-1
基準適合
CE, CSA
寿命
1,000,000回(電気的)、20,000,000回(機械的)
最大スイッチング電源 DC
300 W
最大スイッチング電源 AC
2.5 kVA
アプリケーションタイプ
電力
寸法
29 x 13 x 35.5mm
