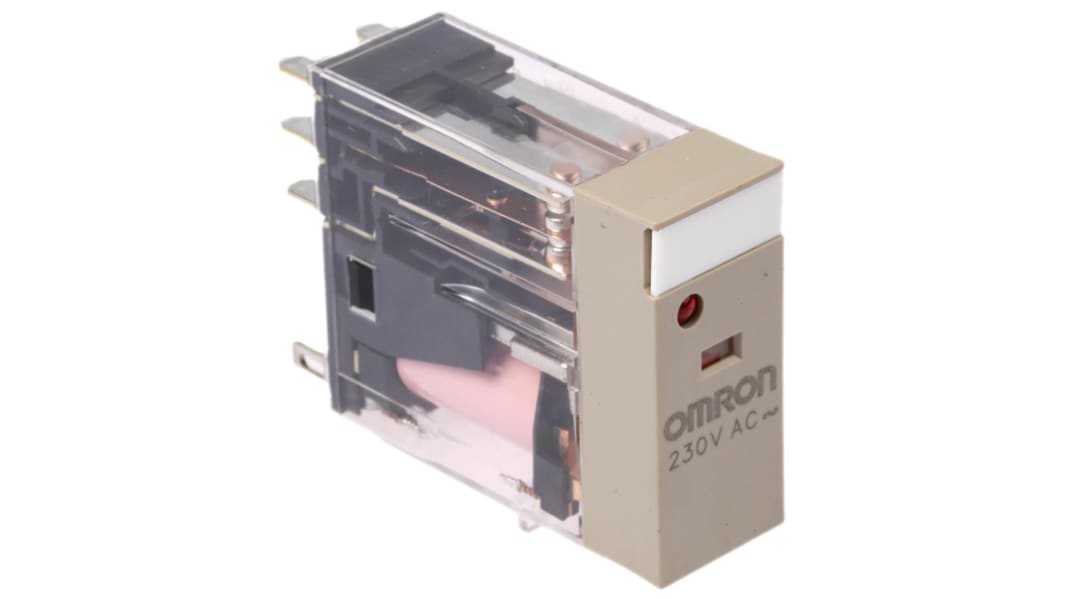

Omron パワーリレー 230V ac, 2c接点 プラグイン タイプ
RS品番:
353-916
メーカー型番:
G2R-2-SN AC230(S)
メーカー/ブランド名:
Omron
パワーリレー の一覧へ
796 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥1,470.00
(税抜)
¥1,617.00
(税込)
個
単価
1 +
¥1,470.00
RS品番:
353-916
メーカー型番:
G2R-2-SN AC230(S)
メーカー/ブランド名:
Omron
データシート
その他
詳細情報
仕様
CSA LR31928
UL E41643
VDE 40015012
G2R Datasheet
Brochure - Industrial Relays
G2R-x-S Series_J
RoHSステータス: 適合
G2RSシリーズノンラッチングリレー
オムロンG2RSシリーズ産業用プラグインリレーは、コンパクトな電気機械式省スペースリレーです。このリレーは、さまざまな汎用用途に最適です。
特長 / 利点
一体型コイルステータスLED、機械的動作インジケータ
カドミウムフリー及び鉛フリー
接触抵抗: 100 mΩ
コイル‐コンタクト絶縁: 5000 V ac
動作温度範囲: -40 → +70 °C
H 35.5 x W 29 x D 13 mm
DINレール及び基板ソケットは別売り
製品用途の情報
医療健康管理職
昇降機及びエレベータ
ガス及び電気ボイラー
家庭用電気機器
備考
G2R-SNシリーズの従来バージョンの代用品としても使用できます。高さのクリアランスを確認してください。
認可
UL、CSA、VDE
OMRONパワーリレー、8ピンコネクタタイプ、最大入力電流4.4 mA - G2Rシリーズ - G2R-2-SN AC230(S)
電気キットをすばやく制御できますか? このOMRONパワーリレーを取り付けてください。互換性のあるソケット(794-8211)に直接接続するため、取り付けは簡単です。スイッチング時間は15 msで、入力にすばやく反応し、応答的な回路管理を実現します。高導電性の銀合金ピンにより、エネルギーを効率的に移動させることがこのユニットの特長です。このデバイスにはLED及び機械的インジケータが付属しているため、電源の有無でスイッチのステータスを表示します。つまり、スポットチェックを飛ばすことができます。このようなリレーは、セキュリティシステムや自動化製造ラインでの使用に適しています。
特長と利点
• 最大5 Aの電気負荷に対応し、日常的な配電作業に対応
• 自己切断診断により、故障による機器の損傷のリスクを低減
• 29 (W) x 41.7 (H) x 13 mm (D)のコンパクトな寸法で、忙しいセットアップに簡単に取り付け可能
• 1時間あたり最大1800回の動作を実現するため、高速な用途で使用できます。
用途
• 制御及びオートメーションシステム
• 鉱物加工
• 自動車産業
このリレーに接続をラベル付けできますか?
はい、トッププレートにはラベルのスペースがあり、一目で接続を簡単に識別できます。
認可
VDE、TUV、UL、CSA、SEMKO、IMQ
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
特性
コイル電圧
230V ac
接点構成
DPDT
取り付けタイプ
プラグイン
スイッチング電流
5A
極数
2
ラッチ
なし
ターミナルタイプ
プラグイン
最大スイッチング電圧 AC
380V ac
最大スイッチング電圧 DC
125V
最大スイッチング電流 DC
5 A
最大スイッチング電流 AC
5 A
長さ
29mm
コイル抵抗
27172Ω
コイル電力
150W
動作温度 Max
+70°C
動作温度 Min
-40°C
シリーズ
G2R-2
基準適合
CE, CSA
奥行き
13mm
高さ
41.7mm
最大スイッチング電源 DC
150 W
最大スイッチング電源 AC
1.25 kVA
寸法
41.7 x 29 x 13mm
アプリケーションタイプ
多目的
