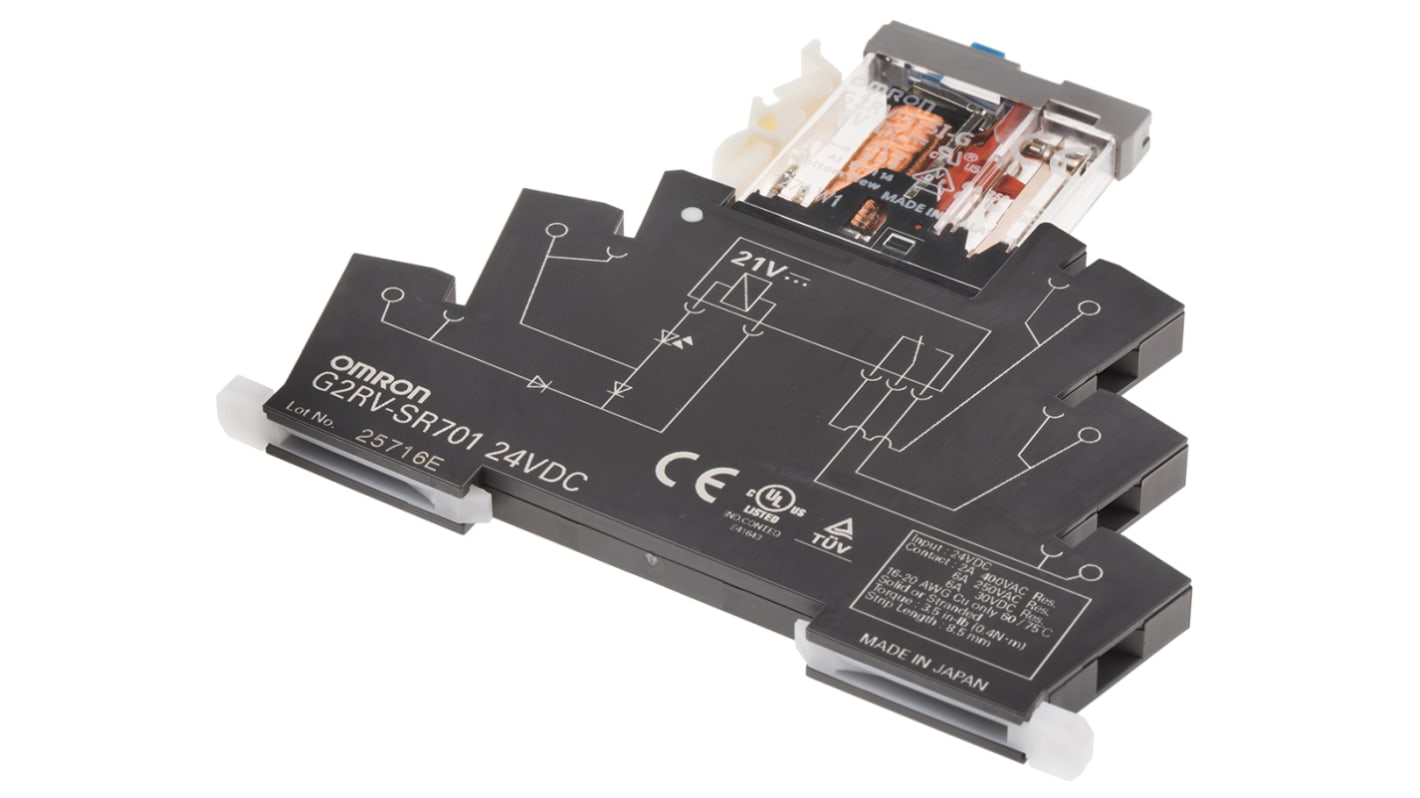

Omron パワーリレー 24V dc, 1c接点 DINレールタイプ
RS品番:
111-3056
メーカー型番:
G2RV-SR701 DC24
メーカー/ブランド名:
Omron
データシート
パワーリレー の一覧へ
取扱終了
代替品 / 類似品
この製品は現在お取り扱いしておりません。 お勧めの代替品です。
Omron 電気機械式リレー 24V dc G2RV-ST 400V ac
RS品番
271-1863
単価: 購入単位は 個
¥1,820.00
(税抜)
¥2,002.00
(税込)
RS品番:
111-3056
メーカー型番:
G2RV-SR701 DC24
メーカー/ブランド名:
Omron
その他
詳細情報
仕様
RoHSステータス: 適合
OMRONパワーリレー、ねじ止め端子、消費電力300 mW - G2RVシリーズ - G2RV-SR701 DC24
コントロールパネルに追加の電源ラインを追加したいですか? このOMRONパワーリレーをプラグインします。銀合金コンタクトにより、電気の流れを効率的に維持し、摩耗や腐食を防止します。わずか20 msで信号に応答するため、電力分配やモータスタートアップ用途に十分に迅速です。クリップオンレール取り付けスタイルにより、ユニットを取り付けるのはブリーズです。テストスイッチが付属しているため、トラブルシューティングやステータスチェックをボタンをタッチするだけで簡単に行うことができます。
特長と利点
• 最大6 Aの負荷をスイッチにより、低電力セットアップで安全に使用可能
• ねじ止め端子により、耐振動性の高い接続を実現
• 6.2 (W) x 90 (H) x 81 mm (D)のコンパクトな寸法により、エンクロージャスペースを最小限に抑えることができます。
• 最低50,000回の電気的寿命は、高レベルの信頼性と低メンテナンスニーズを示します。
アプリケーション
• 自動車産業
• 無停電電源
• 産業用オートメーション
• エレベータ制御システム
このデバイスのスイッチステータスはどのように知ることができますか?
このリレーの透明なケースには、LED及び機械的ステータスインジケータが収納されているため、機器のチェックアップはすばやく簡単です。
備考
この製品は製造中止予定です。詳細は添付の販売中止のお知らせをご参照ください。
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
特性
コイル電圧
24V dc
接点構成
SPDT
取り付けタイプ
DINレール
スイッチング電流
6A
極数
1
ラッチ
なし
ターミナルタイプ
ねじ
最大スイッチング電圧 AC
440V ac
最大スイッチング電圧 DC
125V dc
最大スイッチング電流 DC
6 A
最大スイッチング電流 AC
6 A
長さ
6.2mm
コイル電力
300mW
寿命
50000回(電気的-NC)、5000000回(機械的)、70000回(電気的-NO)
高さ
90mm
接点材質
銀合金
基準適合
CE, CULus, TUV認定, UL 508ファイル番号E41643
奥行き
81mm
シリーズ
G2RV
コイルと接点間の耐電圧
4kV ac
動作温度 Max
+55°C
動作温度 Min
-40°C
最大スイッチング電源 DC
180 W
最大スイッチング電源 AC
1.5 kVA
寸法
6.2 x 81 x 90mm
