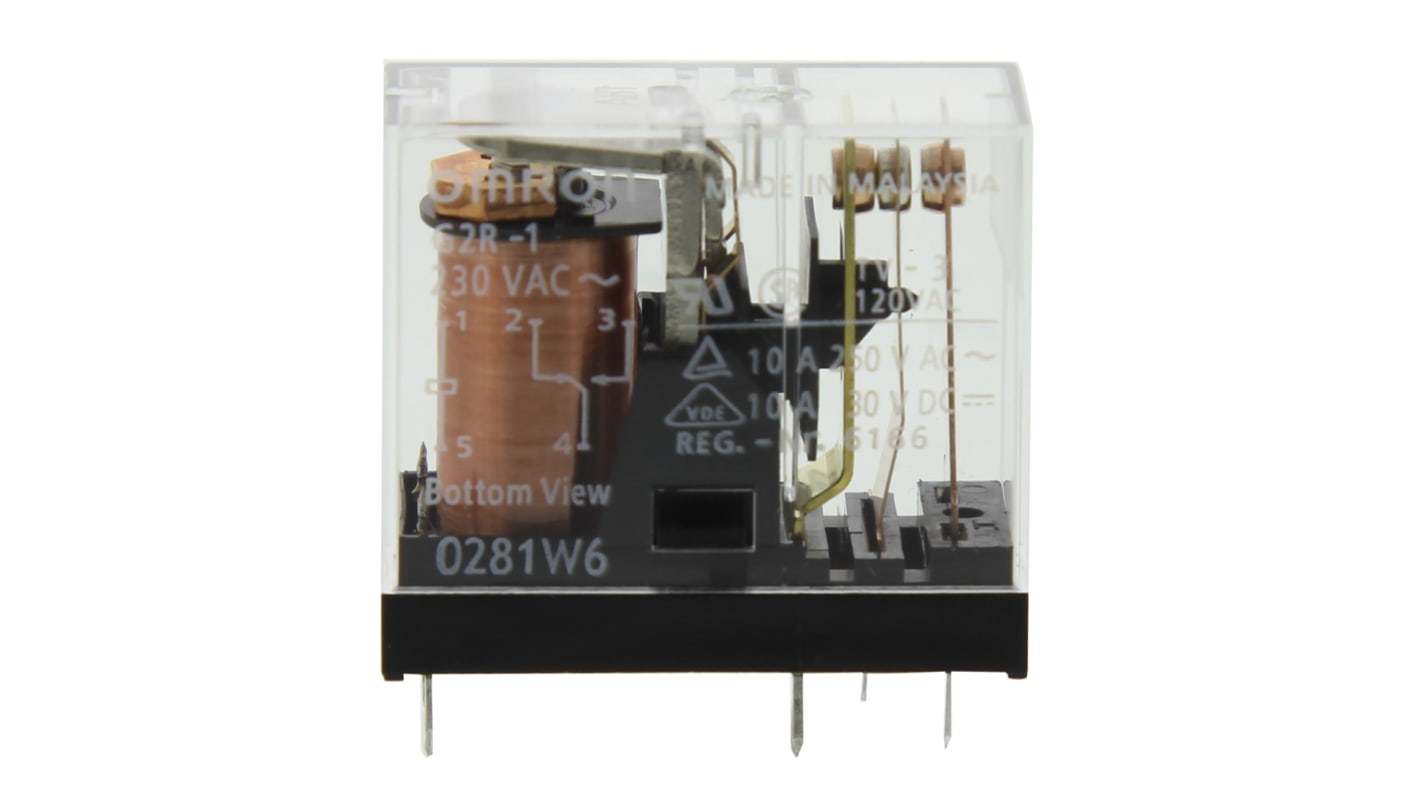

Omron パワーリレー 230V ac, 1c接点 基板実装タイプ
RS品番:
113-7923
メーカー型番:
G2R-1 AC230
メーカー/ブランド名:
Omron
パワーリレー の一覧へ
在庫切れ
Add to Basket
個
購入
部品表に保存
単価: 購入単位は 個
¥1,097.00
(税抜)
¥1,206.70
(税込)
個
単価
1 - 24
¥1,097.00
25 - 249
¥972.00
250 - 499
¥846.00
500 - 999
¥721.00
1000 +
¥597.00
RS品番:
113-7923
メーカー型番:
G2R-1 AC230
メーカー/ブランド名:
Omron
データシート
その他
詳細情報
仕様
G2R Series_E
G2R Series_J
Group 6
3D
ログインしてCADモデルをダウンロード
RoHSステータス: 適合
G2Rシリーズ
さまざまな宅内用途及び商業用途で使用される汎用基板パワーリレー
沿面距離とクリアランス: 8 mm
H 25.5 x W 13 x D 29 mm
認可
UL508、CSA22.2、EN 61810-1、SEV、SEMKO
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
特性
コイル電圧
230V ac
接点構成
SPDT
取り付けタイプ
基板実装
スイッチング電流
10A
極数
1
ラッチ
なし
ターミナルタイプ
スルーホール
最大スイッチング電圧 AC
380V ac
最大スイッチング電圧 DC
125V dc
長さ
29mm
コイル抵抗
26850Ω
コイル電力
900mW
寿命
1,000,000回(電気的)、10,000,000回(機械的)
コイルと接点間の耐電圧
5kV ac
接点材質
銀合金
動作温度 Min
-40°C
高さ
25.5mm
奥行き
13mm
動作温度 Max
+70°C
シリーズ
G2R-1
最大スイッチング電源 DC
300 W
最大スイッチング電源 AC
2.5 kVA
アプリケーションタイプ
電力
