- RS品番:
- 271-1926
- メーカー型番:
- MY2IN-GS-R DC48
- メーカー/ブランド名:
- Omron
- RS品番:
- 271-1926
- メーカー型番:
- MY2IN-GS-R DC48
- メーカー/ブランド名:
- Omron
その他
RoHSステータス: 該当なし
- COO(原産国):
- CN
詳細情報

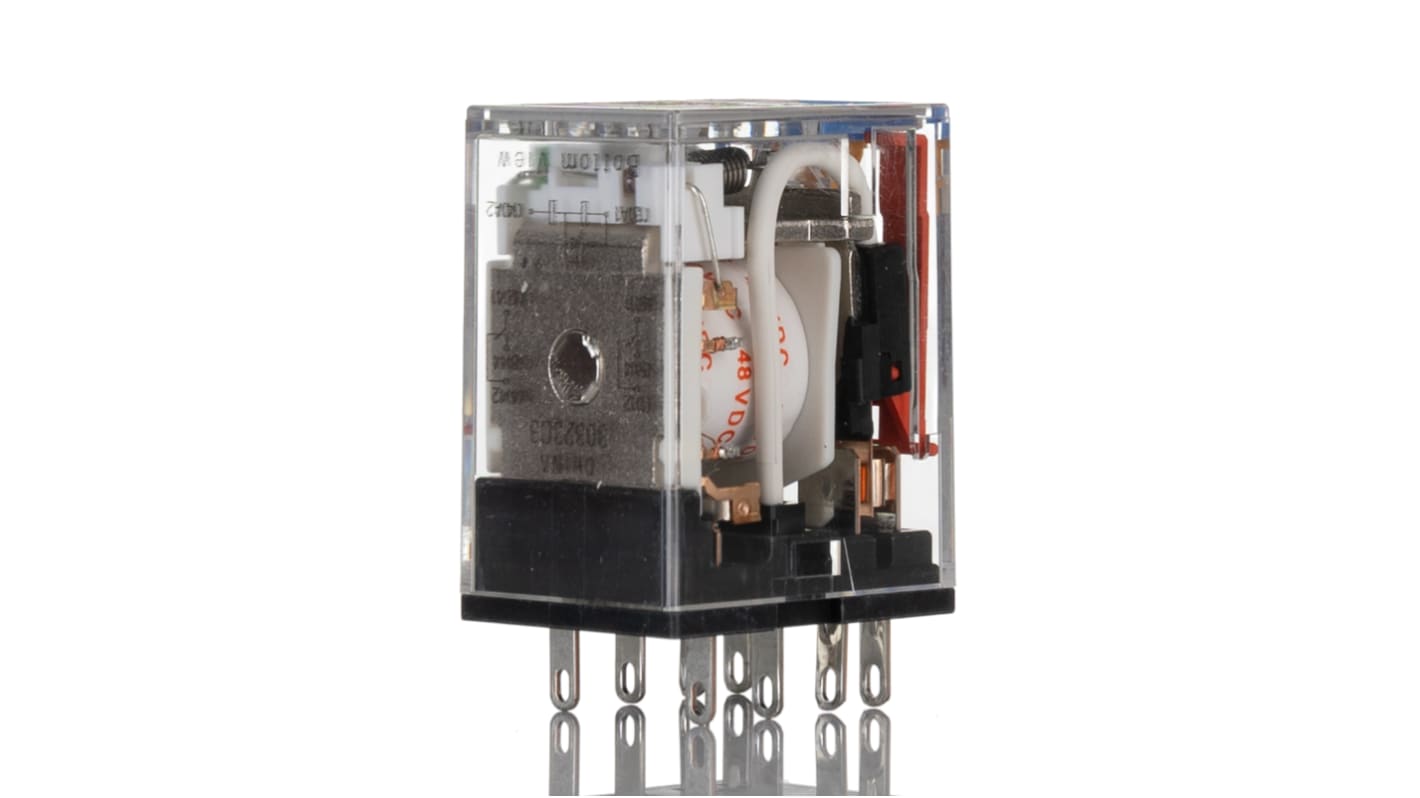

OMRONパワーリレー、36 (H) x 21.5 (W) x 36 mm (D), 動作時間20 ms - MYシリーズ - MY2IN-GS-R DC48
回路に安定した電圧供給が必要ですか? OMRONのこのパワーリレーを選択してください。電流の流れを感知すると電磁場を放出する内部コイルを備えています。これにより、コンタクトが開いたり閉じたりするため、回路を完了します。48 V dcのコイル電圧により、中電圧から高電圧の制御システムに適しています。コンタクトには、スイッチされた状態に留まるためのラッチ機能が備わっているため、このコンポーネントは、海洋及び航空エンジニアリングのような自動化機械に最適です。
特長と利点
• 便利なステータス監視のためのLED及び機械的インジケータ
• 20 msの動作及びリリース時間により、迅速なスイッチングが可能
• 1時間あたり18,000回の最大動作周波数により、信頼性の高い長期的な性能を発揮
• プッシュテストボタンは、改ざんから保護するためにロック可能
• 20 msの動作及びリリース時間により、迅速なスイッチングが可能
• 1時間あたり18,000回の最大動作周波数により、信頼性の高い長期的な性能を発揮
• プッシュテストボタンは、改ざんから保護するためにロック可能
アプリケーション
• ボトリングプラント
• 製薬業界
• ロボットシステム
• 製薬業界
• ロボットシステム
このリレーは、どの程度の耐久性がありますか?
このリレーは、5000万サイクルの機械的耐久性を備えているため、非常に耐久性の高い選択肢です。
このリレーのラッチ付きコンタクトをリリースする方法
レバーを解放するには、1ステップでスライドし、絶縁操作工具で黄色のボタンを押します。
仕様
特性 | |
---|---|
コイル電圧 | 48V dc |
接点構成 | DPDT |
取り付けタイプ | プラグイン |
スイッチング電流 | 10A |
極数 | 2 |
ラッチ | あり |
ターミナルタイプ | プラグイン |
最大スイッチング電圧 AC | 250V |
最大スイッチング電圧 DC | 220V |
最大スイッチング電流 DC | 10 A |
最大スイッチング電流 AC | 10 A |
長さ | 28mm |
コイル抵抗 | 2.725 kΩ |
コイル電力 | 900mW |
基準適合 | CQC, CSA, IEC, UL |
奥行き | 36mm |
動作温度 Min | -55°C |
シリーズ | MY |
動作温度 Max | +70°C |
コイルと接点間の耐電圧 | 2kV ac |
接点材質 | 銀 |
高さ | 36mm |
寿命 | 500000回 |
最大スイッチング電源 AC | 10VA |
デュアル | シングル |
幅 | 21.5mm |
最大スイッチング電源 DC | 10000 mW |
アプリケーションタイプ | 汎用、産業用 |
寸法 | 28 x 21.5 x 36mm |
