リレー
パワーリレー

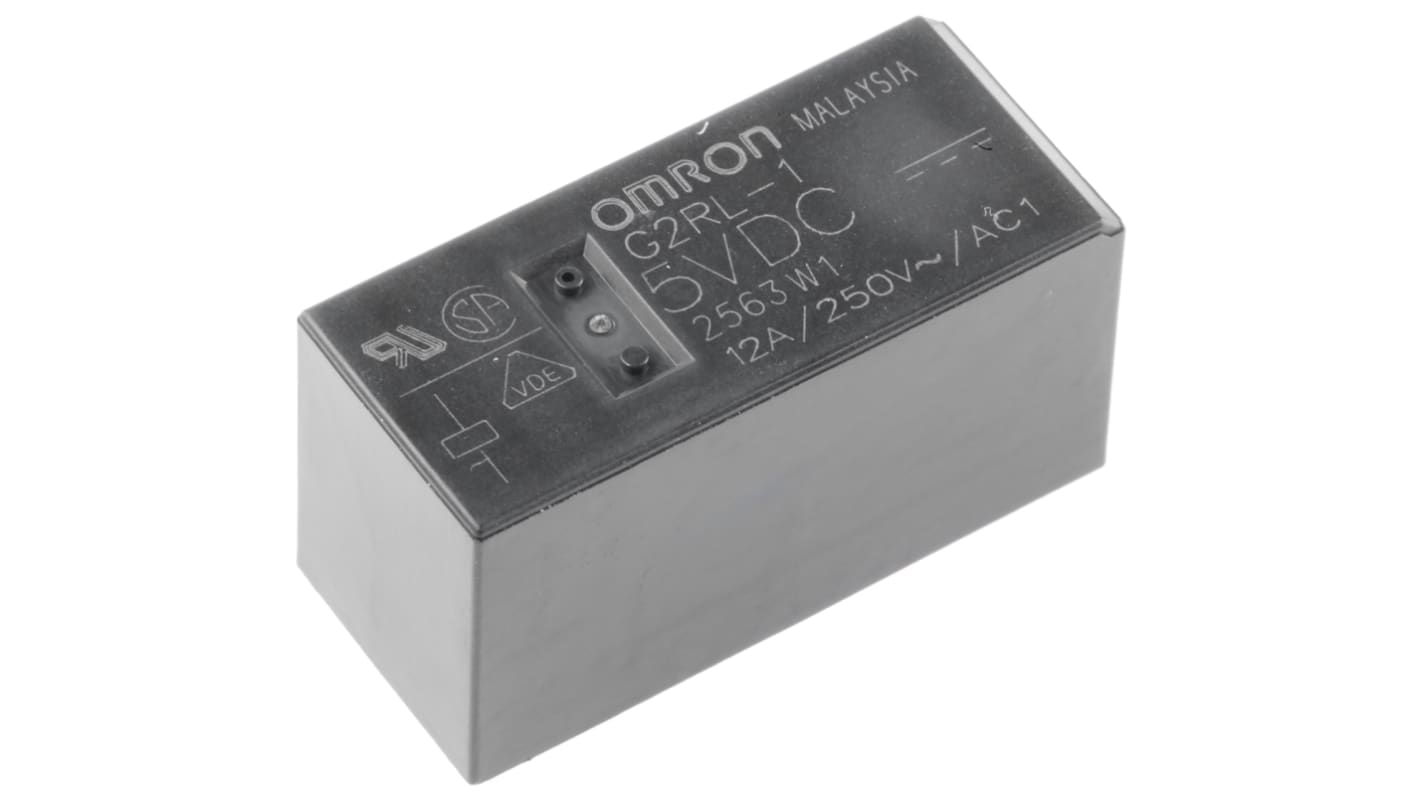

Omron パワーリレー 5V dc, 1c接点 基板実装タイプ
RS品番:
365-0478
メーカー型番:
G2RL-1 DC5
メーカー/ブランド名:
Omron
パワーリレー の一覧へ
18 国内在庫あり - 通常1営業日でお届け
77 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥510.00
(税抜)
¥561.00
(税込)
個
単価
1 - 24
¥510.00
25 - 249
¥450.00
250 - 499
¥390.00
500 - 999
¥330.00
1000 +
¥270.00
梱包形態
個包装
プロダクションパッケージ(返品不可)
RS品番:
365-0478
メーカー型番:
G2RL-1 DC5
メーカー/ブランド名:
Omron
データシート
その他
詳細情報
仕様
CSA LR31928
UL E41643
VDE 40015012
G2RL PCB Power Relay
Group 6
3D
ログインしてCADモデルをダウンロード
RoHSステータス: 適合
G2RL シリーズ
低プロファイル 高さ 15.7 mm (最大)
10 mm 沿面距離 / クリアランス
EN60335-1 の要件に適合
耐トラッキング:CTI>250
高さ15.7 mm、幅12.7 mm、奥行き29 mm
認可
UL 認定、 CSA 認定、 VDE
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
コイル電圧
5V dc
接点構成
SPDT
取り付けタイプ
基板実装
スイッチング電流
16A
極数
1
ラッチ
なし
ターミナルタイプ
スルーホール
長さ
29mm
コイル抵抗
62.5Ω
コイル電力
400mW
寿命
20000000(電気的)サイクル
高さ
15.7mm
奥行き
12.7mm
コイルと接点間の耐電圧
5kV ac
シリーズ
G2RL
動作温度 Min
-40°C
接点材質
銀
動作温度 Max
+85°C
最大スイッチング電源 AC
3 kVA
アプリケーションタイプ
電力
