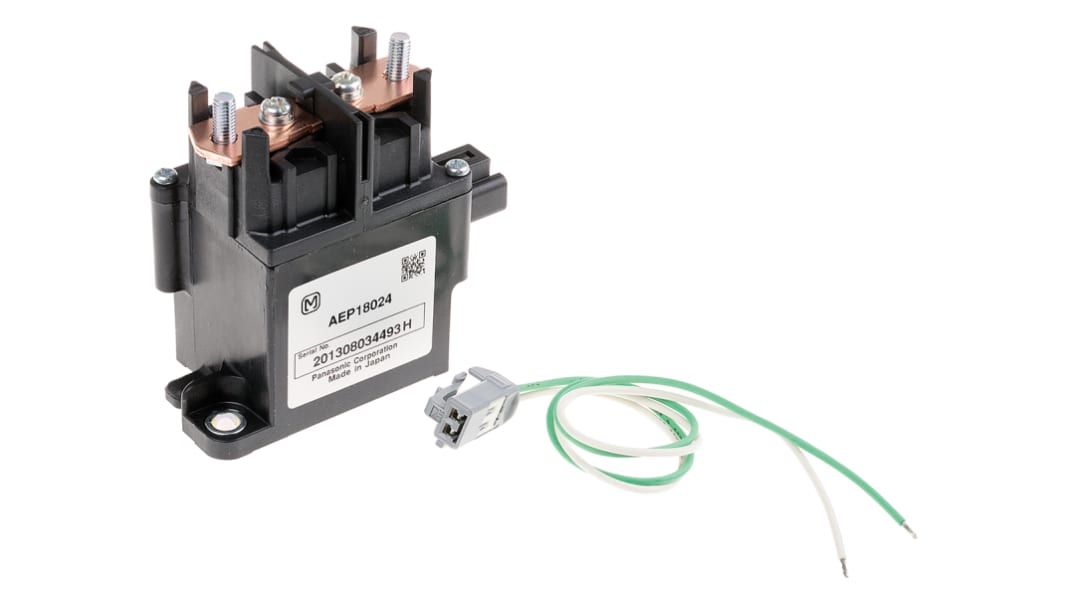

Panasonic パワーリレー 24V dc SPST フランジ取り付けタイプ
- RS品番:
- 699-5847
- メーカー型番:
- AEP18024
- メーカー/ブランド名:
- Panasonic
9 国内在庫あり - 通常1営業日でお届け
13 海外在庫あり - 通常4営業日でお届け
追加されました
単価： 購入単位は 個
￥36,954.00
(税抜)
￥40,649.40
(税込)
| 個 | 単価 |
| 1 - 9 | ￥36,954.00 |
| 10 - 49 | ￥35,846.00 |
| 50 + | ￥34,771.00 |
- RS品番:
- 699-5847
- メーカー型番:
- AEP18024
- メーカー/ブランド名:
- Panasonic
その他
- COO（原産国）:
- JP
詳細情報
パナソニック ノンラッチング リレー
パナソニック AEP シリーズフランジ取り付けノンラッチングリレーはSPNOのコンタクト構成です。24VDCのコイル定格電圧と80 A のスイッチング電流で動作します。このパワーリレーは、⼩動作⾳、高接触信頼性と⼤電流の制御機能も備えています。コンパクトなパッケージで、高電圧と高電流の遮断機能を提供します。
特長
コイル電力：5 W
コイル抵抗：7.27 Ω
端子タイプ：ねじ
周囲の条件に関係なく、安定した接触抵抗
周囲温度範囲： -40 °C → 80 °C
コイル抵抗：7.27 Ω
端子タイプ：ねじ
周囲の条件に関係なく、安定した接触抵抗
周囲温度範囲： -40 °C → 80 °C
用途
コジェネシステム
バッテリー検査テスト装置
建設機械
無人搬送車
溶接機
インバータ制御
太陽光発電システムとエレベータ
バッテリー検査テスト装置
建設機械
無人搬送車
溶接機
インバータ制御
太陽光発電システムとエレベータ
認証
ANSI/ESD S20.20 ： 2014
BS EN61340-5-1 ： 2007
BS EN61340-5-1 ： 2007
仕様
特性 | |
|---|---|
| コイル電圧 | 24V dc |
| 接点構成 | SPST |
| 取り付けタイプ | フランジ取り付け |
| スイッチング電流 | 80A |
| 極数 | 1 |
| ラッチ | なし |
| ターミナルタイプ | ねじ |
| 長さ | 82.25mm |
| コイル抵抗 | 7.27Ω |
| コイル電力 | 5W |
| 寿命 | 20万回(電気的) |
| 高さ | 79mm |
| 動作温度 Max | +80°C |
| 動作温度 Min | -40°C |
| 奥行き | 40mm |
| コイルと接点間の耐電圧 | 2.5kV |
| アプリケーションタイプ | 高電圧 |
