Omron パワーリレー, 24V dc, 1c接点, 6A, PCBマウント
- RS品番:
- 794-8139
- メーカー型番:
- G2R-1-S DC24(S)
- メーカー/ブランド名:
- オムロン
取扱停止中
この商品はお取扱い終了致しました。
代替品 / 類似品
この製品は現在お取り扱いしておりません。 お勧めの代替品です。
購入単位は 個
￥930
(税抜)
￥1,023
(税込)
- RS品番:
- 794-8139
- メーカー型番:
- G2R-1-S DC24(S)
- メーカー/ブランド名:
- オムロン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | オムロン | |
| プロダクトタイプ | パワーリレー | |
| コイル電圧 | 24V dc | |
| 接点構成 | SPDT | |
| 取付タイプ | PCBマウント | |
| シリーズ | G2R | |
| 終端処理 | プラグイン | |
| 出力開閉電流 | 6A | |
| スイッチング電力 | 0.9W | |
| スイッチングAC電圧 | 125V ac | |
| スイッチングDC電圧 | 125V dc | |
| 動作温度 Min | -40°C | |
| コイル抵抗 | 278Ω | |
| 動作温度 Max | 55°C | |
| 幅 | 13mm | |
| 規格 / 承認 | CSA, UL | |
| 長さ | 30.5mm | |
| コイル電力 | 300mW | |
| 高さ | 5.2mm | |
| 接触オペレーション | 銀合金 | |
| 接触抵抗 | 30mΩ | |
| すべて選択 | ||
|---|---|---|
ブランド オムロン | ||
プロダクトタイプ パワーリレー | ||
コイル電圧 24V dc | ||
接点構成 SPDT | ||
取付タイプ PCBマウント | ||
シリーズ G2R | ||
終端処理 プラグイン | ||
出力開閉電流 6A | ||
スイッチング電力 0.9W | ||
スイッチングAC電圧 125V ac | ||
スイッチングDC電圧 125V dc | ||
動作温度 Min -40°C | ||
コイル抵抗 278Ω | ||
動作温度 Max 55°C | ||
幅 13mm | ||
規格 / 承認 CSA, UL | ||
長さ 30.5mm | ||
コイル電力 300mW | ||
高さ 5.2mm | ||
接触オペレーション 銀合金 | ||
接触抵抗 30mΩ | ||
- COO（原産国）:
- MY

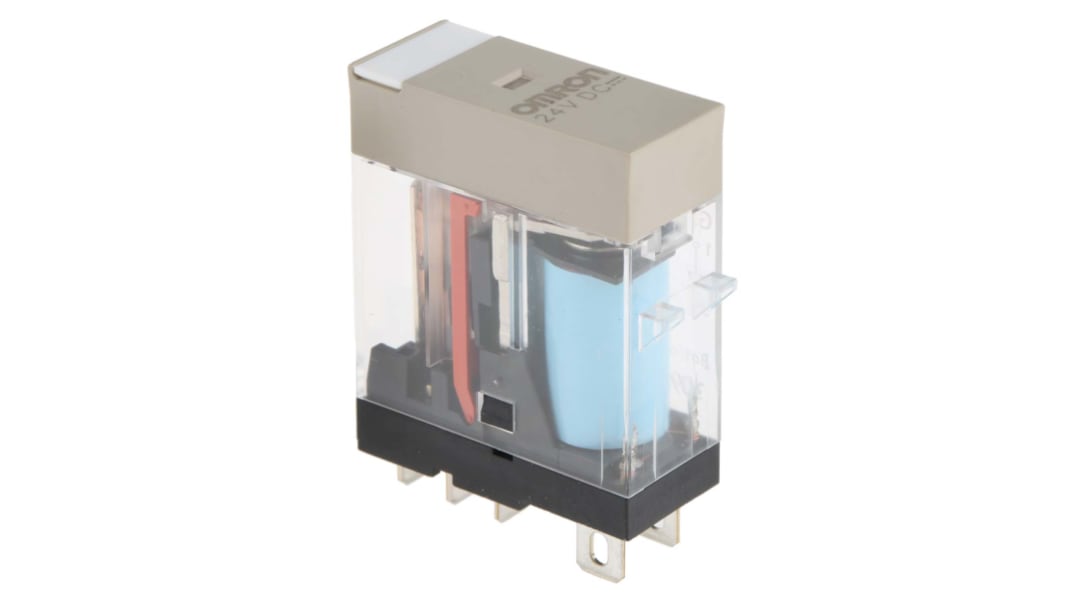

オムロン G2Rシリーズ パワーリレー、SPDT接点構成、DC24Vコイル電圧 - G2R-1-S DC24(S)
このパワーリレーは、特にPLCシステム内の様々なオートメーションおよび制御アプリケーション用に設計されています。電気回路を効果的に制御し、低電力の信号で高電力の回路を切り替えることができるため、動作効率が向上する。信頼性の高い性能で知られるこのリレーは、コンパクトな設計でさまざまな環境に適しています。
特長と利点
• 複数のアプリケーションに対応するDC24Vコイル電圧で動作
• SPDT構成が柔軟なスイッチング・オプションを提供
• プラグイン・デザインにより、取り付けと交換が容易
• 銀合金接点が導電性を高め、摩耗を最小限に抑える
• 効果的な負荷管理のために6Aのスイッチングが可能
• コイルと接点間の高い絶縁性が安全性を確保
用途
• PLCベースの制御システム
• 製造工程の自動化に最適
• 電気回路管理に従事
• 電子プロジェクトのリレーロジックに最適
• 産業用機械・装置で一般的に使用されている
最高温度+55℃で効率的に作動する。
このリレーは、環境への配慮から一般的に屋内使用に適している。
指定されたソケットに差し込むだけで、適切な配線接続が確保されます。
最大スイッチング電力はACで1.5kVA、DCで180W。
そう、10万回の電気操作に耐えるよう設計されているのだ。
