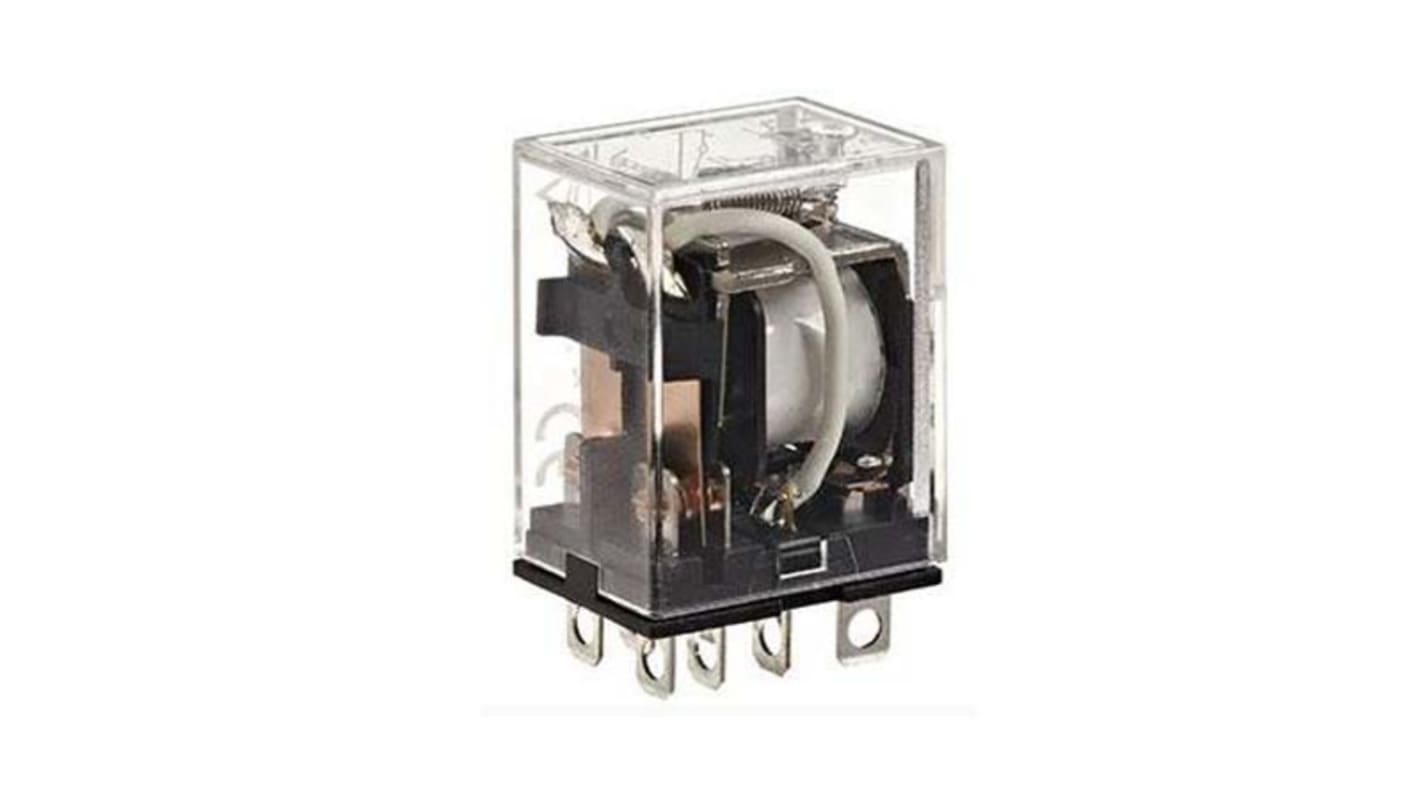

Omron パワーリレー 110V dc, 2c接点 プラグイン タイプ
RS品番:
841-1603
メーカー型番:
LY2N-D2 DC100/110
メーカー/ブランド名:
Omron
パワーリレー の一覧へ
在庫切れ
Add to Basket
個
購入
部品表に保存
単価: 購入単位は 個
¥1,970.00
(税抜)
¥2,167.00
(税込)
個
単価
1 +
¥1,970.00
RS品番:
841-1603
メーカー型番:
LY2N-D2 DC100/110
メーカー/ブランド名:
Omron
データシート
その他
詳細情報
仕様
LY Datasheets
RoHSステータス: 該当なし
COO(原産国):
JP
LYシリーズ
コイルとコンタクト間の耐電圧2000 V
隣接する極間のフラッシュオーバを防止するアークバリヤ
DINタイプ用のリレークリップは別売
接触抵抗: 50 mΩ
コイルとコンタクト間の絶縁: 12 kV
動作温度範囲: -25 → +55 °C
スイッチング電圧: 110 Vac、24 Vdc
コンタクト材質: AgCdO
寸法: H 42.4 mm
´
W 28 mm
´
D 41.5 mm
備考
ベース(図示)は別売
認可
VDE、UL、CSA、TUV
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
コイル電圧
110V dc
接点構成
DPDT
取り付けタイプ
プラグイン
スイッチング電流
10A
極数
2
ラッチ
なし
ターミナルタイプ
プラグイン
最大スイッチング電圧 AC
250V ac
最大スイッチング電圧 DC
125V dc
長さ
21.5mm
コイル抵抗
11000Ω
コイル電力
900mW
寿命
200000回(電気的)、50000000回(機械的)
接点材質
銀合金
高さ
28mm
シリーズ
LY2N
奥行き
36mm
コイルと接点間の耐電圧
2kV ac
動作温度 Max
+40°C
動作温度 Min
-25°C
アプリケーションタイプ
多目的
