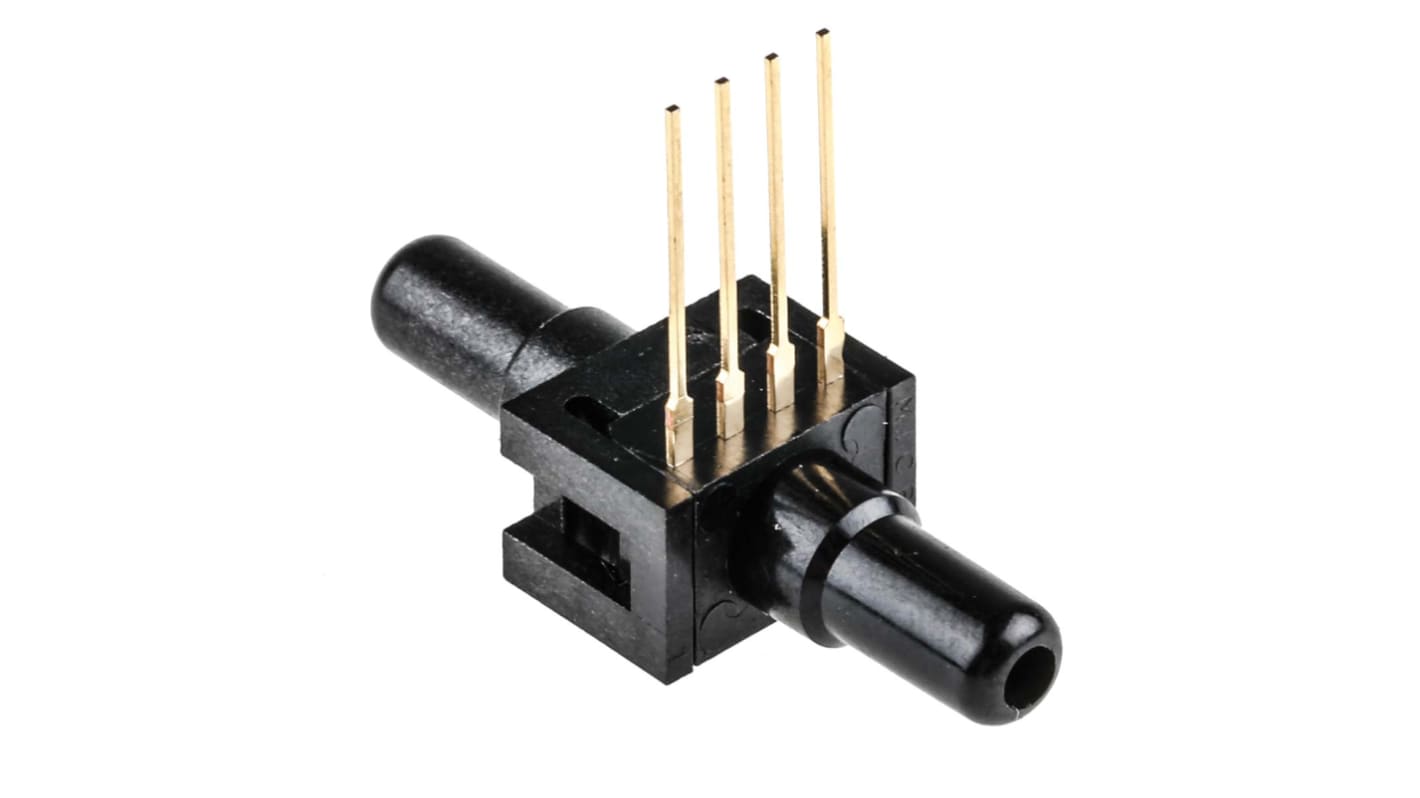

ハネウェル, 圧力センサ, 差動 基板実装 26PCシリーズ
RS品番:
286-709
メーカー型番:
26PCDFA6D
メーカー/ブランド名:
Honeywell
圧力センサ の一覧へ
208 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥17,230.00
(税抜)
¥18,953.00
(税込)
個
単価
1 - 5
¥17,230.00
6 - 59
¥15,720.00
60 - 79
¥14,200.00
80 - 99
¥12,690.00
100 +
¥11,180.00
RS品番:
286-709
メーカー型番:
26PCDFA6D
メーカー/ブランド名:
Honeywell
データシート
その他
詳細情報
仕様
Pressure Transducers
26PC Series Datasheet
Range Guide - Airflow, Force & Pressure Sensors
圧力センサ
RoHSステータス: 適合
Honeywell 24PC/26PCシリーズ低圧力センサ
ミニチュア表面実装技術(SMT)低圧力センサは小型でコスト効果の高いデバイスで、Wet/Wet差動検出での使用を対象としています。 長期間にわたって構築された高い信頼性及び精度のシングルインラインパッケージに基づき、SMTタイプの小型形状によって基板上のフットプリント面積が縮小でき、したがって基板サイズのサイズとコストを削減します。このセンサはその他の共通SMTデバイスと共に基板に実装でき、二次基板実装工程を省き、製造の生産性が向上します。
24PC / 26PCセンサは、特殊なピエゾ抵抗微細加工検出素子を使用する実績のあるセンサテクノロジーを採用し、性能、信頼性、精度が向上しています。 両方のセンサシリーズは非増幅ですが、26PCシリーズは温度補償型です。 このセンサは、ポリフタルアミド(PPA)プラスチック及び媒体のシールに適合する広範囲の液体 / 気体で使用でき、-40 → 85 ºCの動作温度範囲で±1 → ±15 psiの圧力を測定するように設計されています。
小型SMT実装パッケージ
Wet/Wet機能(両ポートに液体など)
24PCシリーズ: 非補償型 / 非増幅
26PCシリーズ: 補償型 / 非増幅
RoHS対応
ISO9001規格に準拠する設計及び製造
Honeywell 差圧センサ、 0 → 30 psi の圧力範囲、 2.5 → 16 V dc
Honeywell の温度補償 GET 圧力センサで、窒素ガスと酸素ガスの両方の雰囲気を正確に読み取れます。ダイヤフラムには、 4 つの独立した抵抗器で構成されたホイートストンブリッジシステムが使用されています。抵抗は、圧力の印加量に応じて変化し、圧力レベルの計算に使用できる電圧出力を提供します。このシンプルで信頼性の高い検出システムは、最大圧力 30 psi で使用でき、さまざまな産業用途で非常に高い汎用性を発揮します。
特長と利点
精度 ± 0.25 % のため、このセンサは最も重要な用途に適しています
応答時間は 1 ミリ秒で、センサを使用して頻繁に読み取りを行うことができます
プラスチック製ハウジング素材により、耐衝撃性に優れ、長寿命を実現
用途情報
医療機器
航空宇宙産業
産業用ポンプ
ホイートストンブリッジ回路の利点は何ですか?
ホイートストンブリッジは、回路の 2 つの脚のバランスをとることで、未知の電気抵抗を測定する電気回路です。主な利点は、非常に正確な測定が可能であることです。
この製品はどのような環境で使用できますか?
このセンサの動作温度範囲は -40 → +85 ° C で、屋外や屋内での過酷な環境で使用できます。
圧力センサ、Honeywell
特性
圧力の読取りタイプ
差動
最小圧力
0psi
最大圧力の読み
30psi
許容差
±0.25 %
出力タイプ
ホイートストンブリッジ
メディアは、測定
窒素ガス、酸素
電気的接続
4ピンコネクタ
アナログ出力
0→ 100 mV
応答時間
1 ms
シリーズ
26PC
電源電圧
2.5 → 16 V
材質
プラスチック
実装タイプ
基板実装
動作温度 Min
-40°C
動作温度 Max
+85°C
