- RS品番:
- 124-2974
- メーカー型番:

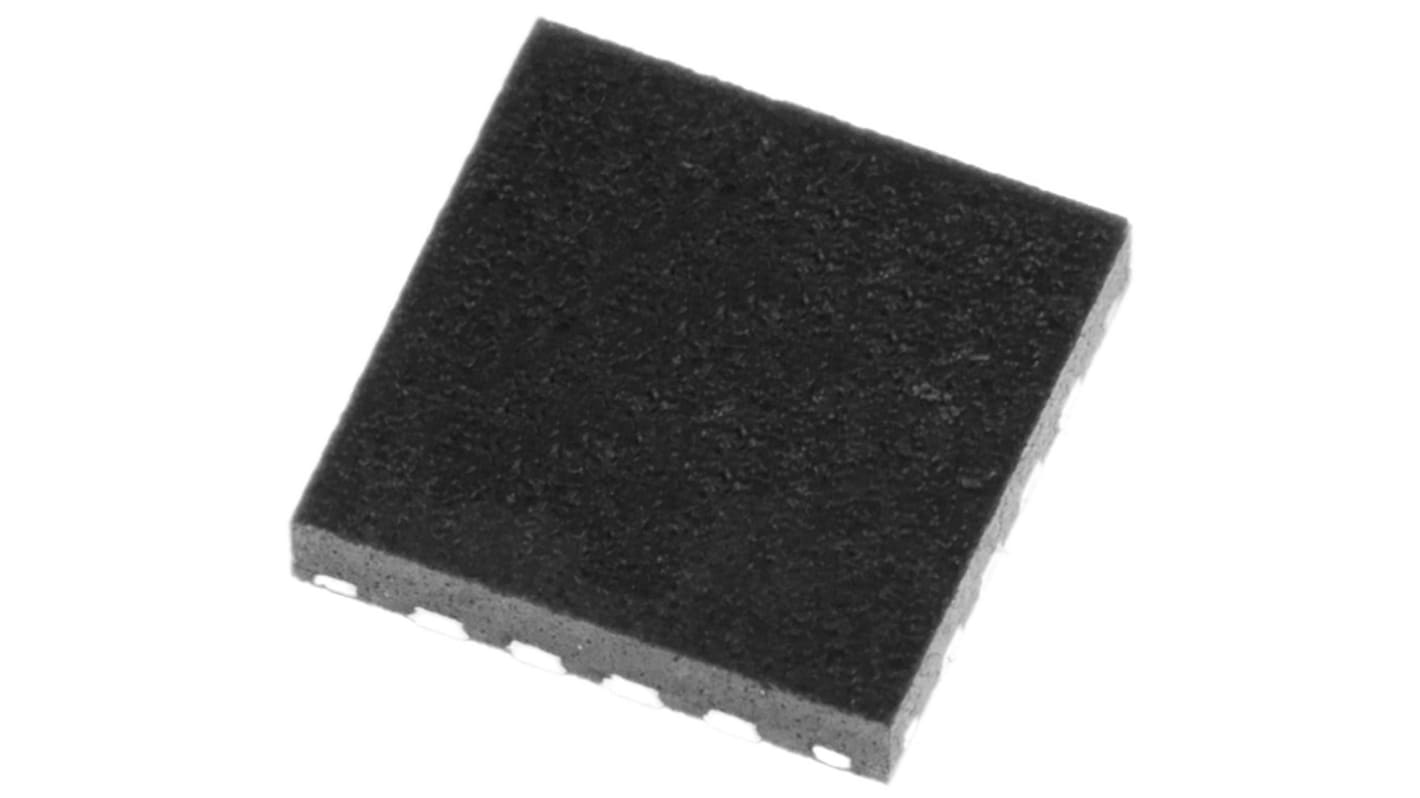

- CY8CMBR3108-LQXI
- メーカー/ブランド名:
- Cypress Semiconductor
在庫切れ
追加されました
単価: 購入単位は5個
¥288.60
(税抜)
¥317.46
(税込)
個 | 単価 | 購入単位毎合計* |
5 - 20 | ¥288.60 | ¥1,443.00 |
25 - 220 | ¥281.40 | ¥1,407.00 |
225 - 295 | ¥264.60 | ¥1,323.00 |
300 - 345 | ¥256.20 | ¥1,281.00 |
350 + | ¥247.60 | ¥1,238.00 |
* 購入単位ごとの価格 |
- RS品番:
- 124-2974
- メーカー型番:
- CY8CMBR3108-LQXI
- メーカー/ブランド名:
- Cypress Semiconductor
データシート
その他
詳細情報
CapSense®タッチコントローラ、Cypress Semiconductor
Cypress Semiconductorプログラマブルシステムオンチップ(PSoC®)製品シリーズは、アナログサブシステムと静電容量式検出ハードウェアを内蔵しています。これらの設定可能なデバイスには、オンボードMCUが搭載されており、主に静電容量式タッチスクリーンの用途を対象としています。
設定可能な CapSense Express コントローラを登録します
ファームウェアの開発は不要です
特許取得済みの CSD センシングアルゴリズム
高感度( 0.1 pF )
オーバーレイの厚さは、ガラスで最大 15 mm 、プラスチックで最大 5 mm です
近接ソリューション
感度:カウントあたり最大 2 fF
クラス最高>の 100:1 SNR パフォーマンス
伝導ノイズ及び放射ノイズに対する優れたノイズ耐性
超低放射電磁放射
SmartSense自動チューニング
実行時に最適なセンサーパフォーマンスを設定および維持します
開発および生産時の手動チューニングを排除します
低電力 CapSense
120 ミリ秒のリフレッシュ間隔でセンサあたり 22 μ A の平均消費電流
寄生容量( CP )範囲が広く、 5 → 45 pF です
Advanced User Interface
液体許容差
Visual Touch Feedback のユーザー設定可能な LED 輝度
LED を駆動するための高シンク電流 GPO (最大 8 個)
ブザー信号出力でタッチ音のフィードバックを通知
近接したボタンでの誤接触を防止するフリックセンサー抑制 (FSS)
アナログ電圧出力
センサーステータスの変化を示す注意線がホストに割り込みます
ファームウェアの開発は不要です
特許取得済みの CSD センシングアルゴリズム
高感度( 0.1 pF )
オーバーレイの厚さは、ガラスで最大 15 mm 、プラスチックで最大 5 mm です
近接ソリューション
感度:カウントあたり最大 2 fF
クラス最高>の 100:1 SNR パフォーマンス
伝導ノイズ及び放射ノイズに対する優れたノイズ耐性
超低放射電磁放射
SmartSense自動チューニング
実行時に最適なセンサーパフォーマンスを設定および維持します
開発および生産時の手動チューニングを排除します
低電力 CapSense
120 ミリ秒のリフレッシュ間隔でセンサあたり 22 μ A の平均消費電流
寄生容量( CP )範囲が広く、 5 → 45 pF です
Advanced User Interface
液体許容差
Visual Touch Feedback のユーザー設定可能な LED 輝度
LED を駆動するための高シンク電流 GPO (最大 8 個)
ブザー信号出力でタッチ音のフィードバックを通知
近接したボタンでの誤接触を防止するフリックセンサー抑制 (FSS)
アナログ電圧出力
センサーステータスの変化を示す注意線がホストに割り込みます
タッチスクリーンコントローラ
仕様
特性 | |
---|---|
センサータイプ | キャパシティーブ |
出力電流 Max | 85mA |
出力電圧 Max | 0.6 V (低レベル) |
センシング距離 | 300mm |
スイッチングモード | アナログ |
出力タイプ | オープンドレイン |
実装タイプ | 表面実装 |
パッケージタイプ | QFN |
ピン数 | 16 |
最大供給電流 | 25 mA |
寸法 | 3 x 3 x 0.55mm |
高さ | 0.55mm |
長さ | 3mm |
動作供給電圧 Max | 5.5 V |
動作温度 Max | +85 °C |
動作供給電圧 Min | 1.71 V |
動作温度 Min | -40 °C |
シリーズ | CY8CMBR3 |
幅 | 3mm |
