Schneider Electric 押しボタンスイッチ XB6A, スプリングリターン いいえ, 1 NO / 1 NC, 27A, 16 mm スルーホール, IP65 124 V dc 250 V ac
- RS品番:
- 346-846
- メーカー型番:
- XB6AA15B
- メーカー/ブランド名:
- シュナイダーエレクトリック
1個小計：*
￥8,183.00
(税抜)
￥9,001.30
(税込)
3,000円を超える注文については、送料無料
お取り寄せ品
- 本日発注の場合は 2026年6月22日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥8,183 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 346-846
- メーカー型番:
- XB6AA15B
- メーカー/ブランド名:
- シュナイダーエレクトリック
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | シュナイダーエレクトリック | |
| 動作特性 | スプリングリターン | |
| プロダクトタイプ | 押しボタンスイッチ | |
| 発光 | いいえ | |
| シリーズ | XB6A | |
| パネルカットアウトサイズ | 16 mm | |
| 取付タイプ | スルーホール | |
| 接点構成 | 1 NO / 1 NC | |
| 終端処理 | ファストン | |
| IP保護等級 | IP65 | |
| 接触 DC 電圧 | 124V dc | |
| 動作温度 Min | -40°C | |
| 接触 AC電圧 | 250V ac | |
| 動作温度 Max | 70°C | |
| 高さ | 18mm | |
| スイッチ接点電流 | 27A | |
| 幅 | 18mm | |
| 長さ | 57mm | |
| 規格 / 承認 | CSA C22.2 No. 14, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, JIS C 4520, JIS C 852, UL 508 | |
| すべて選択 | ||
|---|---|---|
ブランド シュナイダーエレクトリック | ||
動作特性 スプリングリターン | ||
プロダクトタイプ 押しボタンスイッチ | ||
発光 いいえ | ||
シリーズ XB6A | ||
パネルカットアウトサイズ 16 mm | ||
取付タイプ スルーホール | ||
接点構成 1 NO / 1 NC | ||
終端処理 ファストン | ||
IP保護等級 IP65 | ||
接触 DC 電圧 124V dc | ||
動作温度 Min -40°C | ||
接触 AC電圧 250V ac | ||
動作温度 Max 70°C | ||
高さ 18mm | ||
スイッチ接点電流 27A | ||
幅 18mm | ||
長さ 57mm | ||
規格 / 承認 CSA C22.2 No. 14, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, JIS C 4520, JIS C 852, UL 508 | ||
- COO（原産国）:
- FR

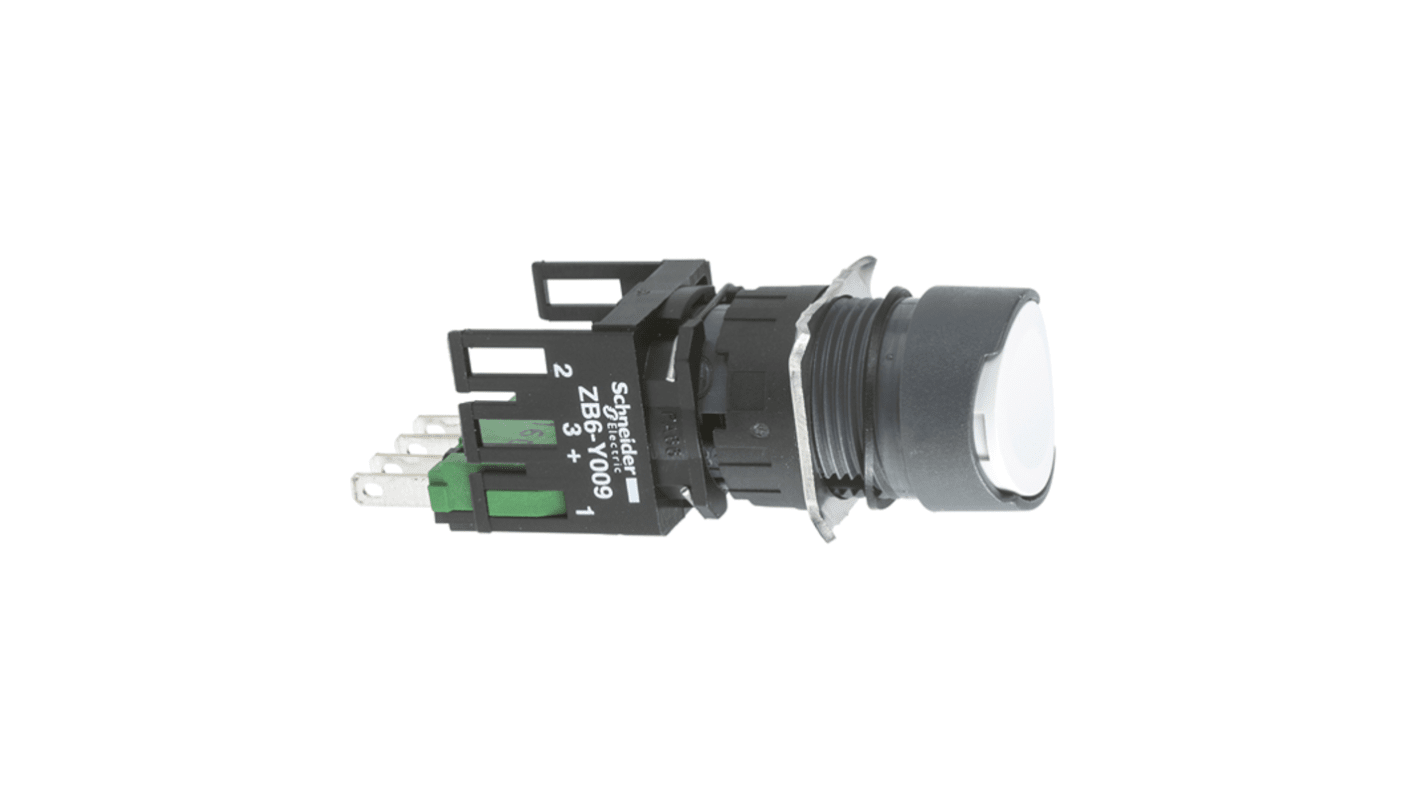

Schneider Electric Harmonyシリーズプッシュボタンスイッチ、16 mmパネル切抜き径、1NO + 1NCコンタクト構成 - XB6AA15B
このプッシュボタンスイッチは、オートメーションおよび制御システムにおける汎用性のために設計されています。パネルカットアウト径16 mmと丸型プッシュボタン設計により、さまざまな用途にシームレスに統合できます。このスプリングリターンスイッチは、定格電圧250 Vで動作し、ACとDCの両方の使用に適しています。堅牢な構造により、過酷な条件下でも耐久性を確保し、IP65等級の防塵・防水性能を備えています。
特長と利点
• スプリングリターン機構を採用し、信頼性の高い機能を実現
• 銀合金コンタクトを採用し、効率的な電流伝導を実現
• ファストン端子タイプにより、簡単かつ確実な接続が可能
• クリーンなホワイト仕上げで設計され、視認性を向上
• 銀合金コンタクトを採用し、効率的な電流伝導を実現
• ファストン端子タイプにより、簡単かつ確実な接続が可能
• クリーンなホワイト仕上げで設計され、視認性を向上
用途
• 電気制御パネルに最適
• 機械の監視機能に使用
• オートメーションシステムで操作コマンドに使用可能
• 防水・防塵を必要とする屋外機器に最適
• 機械の監視機能に使用
• オートメーションシステムで操作コマンドに使用可能
• 防水・防塵を必要とする屋外機器に最適
効果的な性能を発揮するための動作温度範囲は?
このスイッチは、-25°C～+70°Cの温度範囲で効率的に動作し、さまざまな環境での汎用性を保証します。
銀合金コンタクトの使用は、スイッチの性能にどのような影響を与えますか?
銀合金コンタクトは、優れた導電性と信頼性を発揮し、エネルギー損失を低減し、要求の厳しい用途でスイッチの寿命を延長します。
この設計は、特定の設置要件に対応できますか?
カットアウト径は16 mmで、標準的なパネル構成に適合し、機能性を損なうことなく、限られたスペースでの設置に適しています。
この設計にはどのような保護等級がありますか?
この製品は、IP65等級を備えており、埃の侵入や低圧水噴流に対する耐性を備えているため、過酷な作業条件に最適です。
