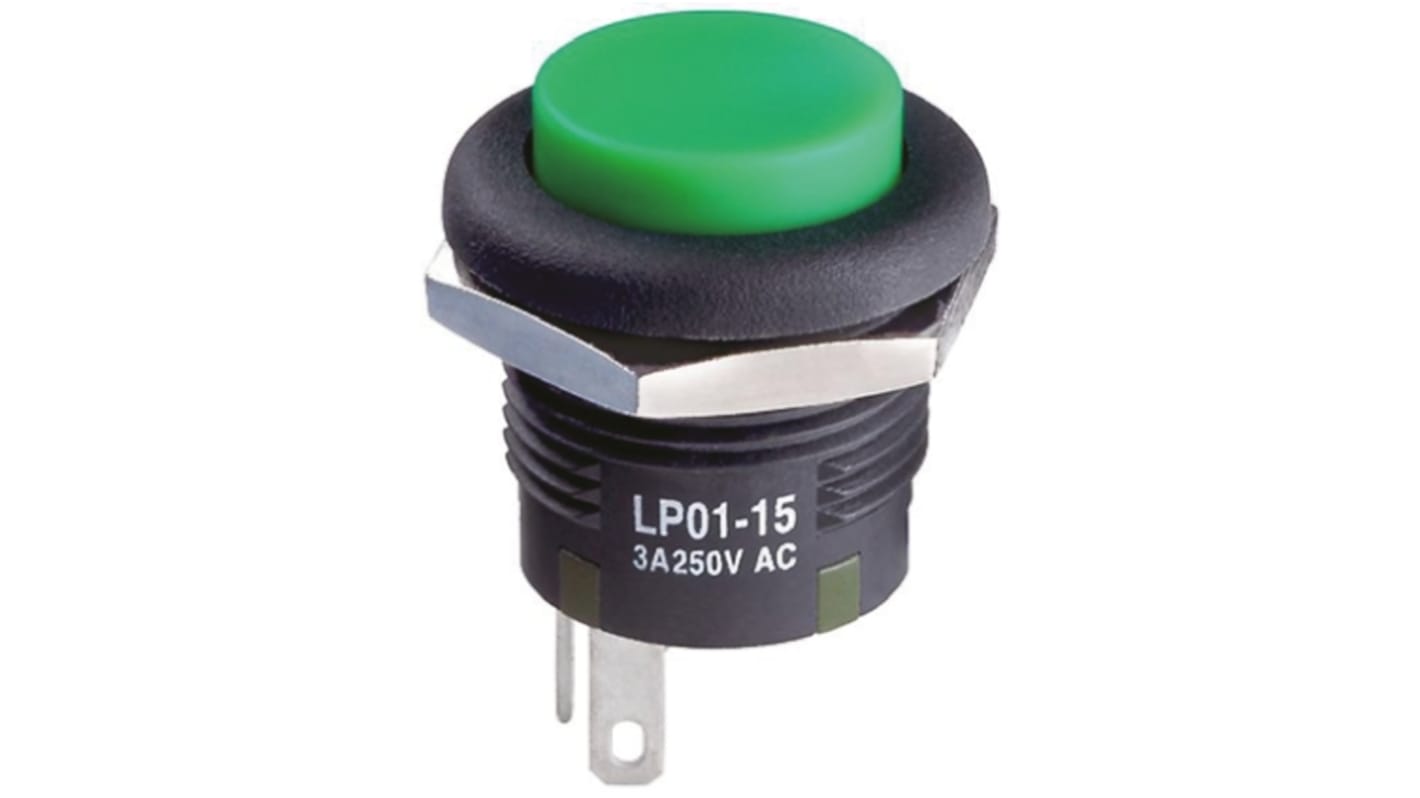

NKK Switches 押しボタンスイッチ 3 A @ 250 V ac、3 A @ 30 V dc On-(On) パネルマウント SPDT 16mm

  • RS品番 548-593
  • メーカー型番 LP01-15CCKNS1M
  • メーカー/ブランド名 NKK Switches
データシート
その他
RoHSステータス: 適合
COO (Country of Origin): JP
詳細情報

押ボタンスイッチ LP01シリーズ

指先にソフトにフィットするディンプルボタンを採用
φ16ねじ取付けとφ17.3スナップイン取付けの2種類を用意
短胴形でロングストローク(操作量:約3mm)で軽快な操作感
端子は、はんだ端子とタブ端子(#110)の兼用端子

電流容量 3A 125VAC, 3A 250VAC, 3A 30VDC
接触抵抗 50mΩ以下
絶縁抵抗 DC500V 200MΩ以上
耐電圧 AC1.0kV (端子間) 1分間以上
  AC1.5kV (端子・アース間) 1分間以上
開閉耐久性 500,000回以上(機械的)
  50,000回以上(電気的)
使用温度範囲 -25 → +70°C
操作力 1.5±0.7N (単極)
  3.0±1.2N (2極)
製品情報
メーカー型番 取付けタイプ 極数 スイッチ特性 ボタン色
LP01-15CCKNS1K ねじ取付け 1 ON-(ON)
( )は、モメンタリ
LP01-15CCKNS1M
LP01-15CCKNS1R
LP01-25CCKNS1K   2
LP01-25CCKNS1M
LP01-25CCKNS1R
LP01-15CCKSS1K スナップイン取付け 1
LP01-15CCKSS1M
LP01-15CCKSS1R
LP01-25CCKSS1K   2
LP01-25CCKSS1M
LP01-25CCKSS1R

規格

UL規格、C-UL規格

仕様
特性
スイッチの動作 On-(On)
コンタクトのコンフィギュレーション SPDT
装着タイプ パネルマウント
パネルのカットアウトサイズ 16mm
パネルのカットアウト直径 16mm
コンタクト定格電流 3 A @ 250 V ac、3 A @ 30 V dc
アクチュエータ色
コンタクト材質 銅めっきりん青銅スズ(固定)、銀めっきりん青銅銀(可動)
動作温度範囲 -25 → +70°C
アクチュエータタイプ プランジ​​ャー
ケースの色
動作温度 Max +70°C
ターミナルタイプ はんだタブ
動作温度 Min -25°C
156 国内在庫あり - 通常1営業日でお届け
単価: 購入単位は1個
902.00
(税抜)
974.16
(税込)
単価
1 - 24
¥902.00
25 - 199
¥857.00
200 +
¥715.00
