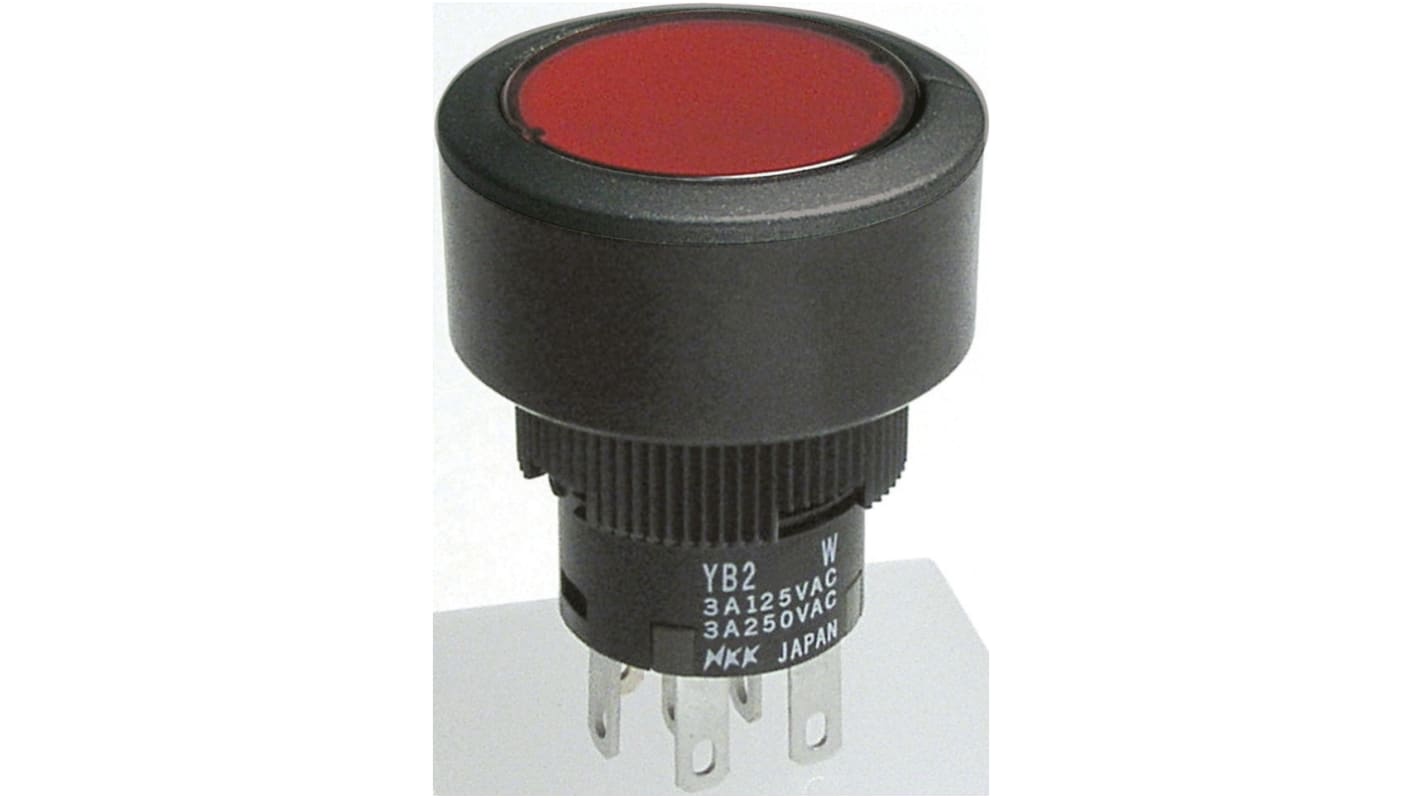

NKK Switches 押しボタンスイッチ 3 A @ 250 V ac、3 A @ 30 V dc モーメンタリ パネルマウント 赤

  • RS品番 553-103
  • メーカー型番 YB2-15CWCKS1-49RGN
  • メーカー/ブランド名 NKK Switches
データシート
その他
RoHSステータス: 適合
COO (Country of Origin): JP
詳細情報

防水形照光式押ボタンスイッチ YB2シリーズ

保護等級IP65適合パネルシール機構
パネル前面高さ:1.8mm
φ22ねじ取付け
容易に取り外しできない構造で、イタズラ防止に貢献

電流容量 3A 125VAC, 3A 250VAC, 3A 30VDC (銀接点)
  0.4VA MAX. 28V MAX. AC/DC共通(金メッキ接点)
接触抵抗 50mΩ以下(銀接点)
  100mΩ以下(金メッキ接点)
絶縁抵抗 DC500V 200MΩ以上
耐電圧 AC1.0kV (端子間) 1分間以上
  AC1.5kV (端子・アース間) 1分間以上
機械開閉耐久性 1,000,000回以上(モメンタリ)
  200,000回以上(ロック)
電気開閉耐久性 100,000回以上
使用温度範囲 -25 to +50°C (照光式)
  -25 to +70°C (非照光式)
操作力 1.5±0.7N (単極)
  3.0±1.2N (2極)
操作量 3.0mm
製品情報
メーカー型番 取付けタイプ 極数 スイッチ特性 LED色 ボタン色/
フィルタ色
YB2-15CWCKS1-49RGN はんだ/タブ(#110)
兼用端子(銀接点)
1 ON-(ON)
モメンタリ形
透明/乳白
YB2-15CWCKS1-49YGN
YB2-15CWCKS1-59BGB
YB2-15CWCKS1-59MGB
YB2-15CWCKS1-59WGB
YB2-15CWCKG4-49RGN はんだ/タブ(#110)
兼用端子(金メッキ接点)

YB2-15CWCKG4-49YGN
YB2-15CWCKG4-59BGB
YB2-15CWCKG4-59MGB
YB2-15CWCKG4-59WGB
YB2-16CWCKS1-49RGN はんだ/タブ(#110)
兼用端子(銀接点)
  ON-ON
ロック形

YB2-16CWCKS1-49YGN
YB2-16CWCKS1-59BGB
YB2-16CWCKS1-59MGB
YB2-16CWCKS1-59WGB
YB2-16CWCKG4-49RGN はんだ/タブ(#110)
兼用端子(金メッキ接点)

YB2-16CWCKG4-49YGN
YB2-16CWCKG4-59BGB
YB2-16CWCKG4-59MGB
YB2-16CWCKG4-59WGB
YB2-25CWCKS1-49RGN はんだ/タブ(#110)
兼用端子(銀接点)
2 ON-(ON)
モメンタリ形

YB2-25CWCKS1-49YGN
YB2-25CWCKS1-59BGB
YB2-25CWCKS1-59MGB
YB2-25CWCKS1-59WGB
YB2-25CWCKG4-49RGN はんだ/タブ(#110)
兼用端子(金メッキ接点)

YB2-25CWCKG4-49YGN
YB2-25CWCKG4-59BGB
YB2-25CWCKG4-59MGB
YB2-25CWCKG4-59WGB
YB2-26CWCKS1-49RGN はんだ/タブ(#110)
兼用端子(銀接点)
  ON-ON
ロック形

YB2-26CWCKS1-49YGN
YB2-26CWCKS1-59BGB
YB2-26CWCKS1-59MGB
YB2-26CWCKS1-59WGB
YB2-26CWCKG4-49RGN はんだ/タブ(#110)
兼用端子(金メッキ接点)

YB2-26CWCKG4-49YGN
YB2-26CWCKG4-59BGB
YB2-26CWCKG4-59MGB
YB2-26CWCKG4-59WGB

規格

C-UL規格

仕様
特性
スイッチの動作 モーメンタリ
コンタクトのコンフィギュレーション SPDT
装着タイプ パネルマウント
パネルのカットアウトサイズ 22mm
パネルのカットアウト直径 22mm
コンタクト定格電流 3 A @ 250 V ac、3 A @ 30 V dc
イルミネーション あり
アクチュエータ色
LEDのカラー
動作温度 Min -25°C
IP評価 IP65
コンタクト材質 金めっき銀合金又は銅(固定)、りん青銅銀合金(可動)
動作温度範囲 -25 → +50°C
アクチュエータタイプ ボタン
動作温度 Max +50°C
ケースの色
ターミナルタイプ はんだタブ
