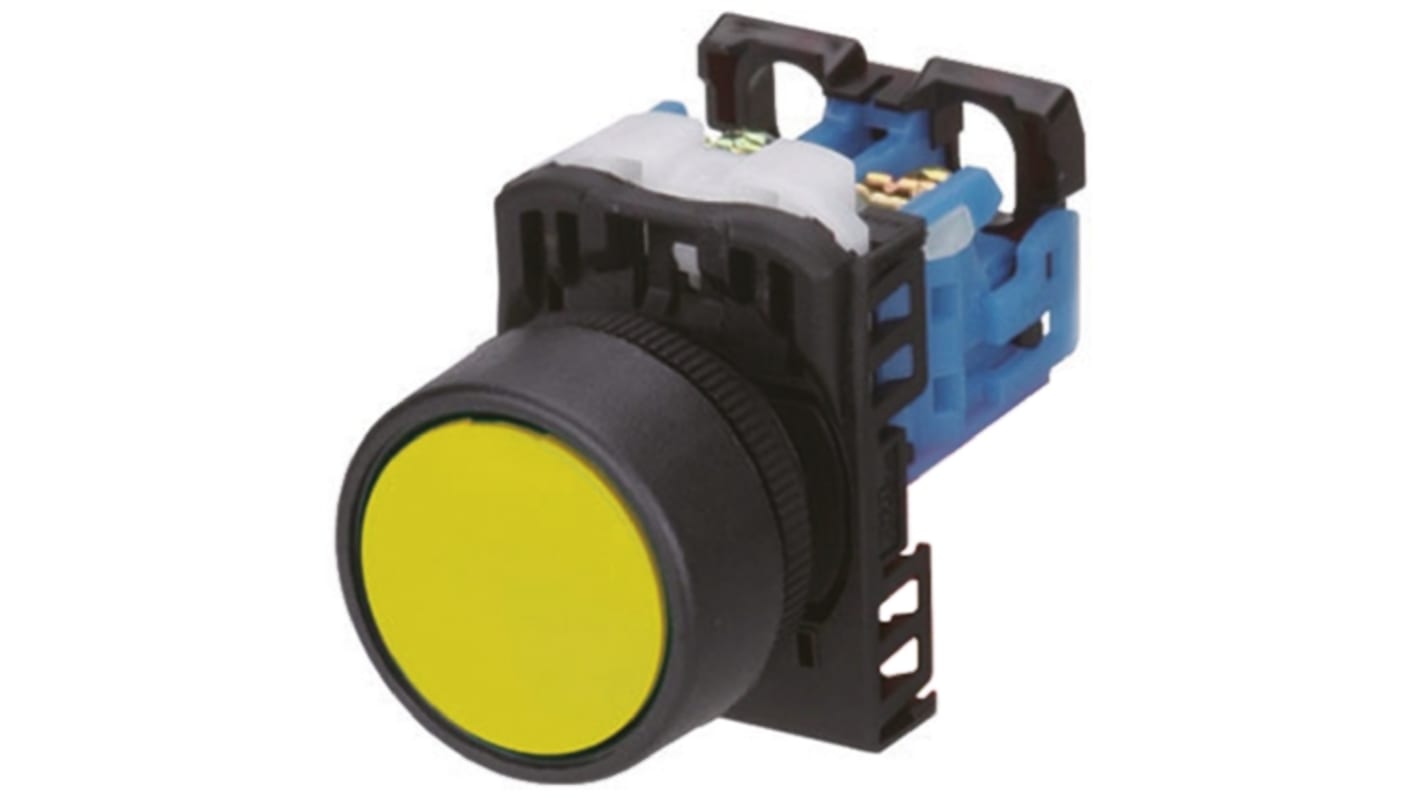

Fuji 押しボタンスイッチ
- RS品番 404-8753
- メーカー型番 AR22F0R-10Y
- メーカー/ブランド名 富士電機
その他
RoHSステータス: 該当なし
COO（原産国）: JP
詳細情報
押ボタンスイッチ AR22シリーズ(Ø22)
取付時のパネル厚調整不要、操作部「IP65防油形」
端子部は2方向配線可能で、渡り配線にも最適
端子部を覆う充電部保護カバーを全機種に標準付属
VOR形は、トリガーアクション機構を搭載
| パネルカット寸法 | Ø22.3mm |
| 定格絶縁電圧 | AC/DC600V |
| 寿命 (機械的) | モメンタリ式 ： 500万回以上 プッシュロック式 ： 10万回以上 |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガー) |
| 使用周囲温度 | -20°C → +70°C |
| 端子ねじ | 角ワッシャ付 M3.5+-両用ねじ(セルフアップ式) |
| 動作方式 | プッシュロック、モメンタリ型 |
| 操作部色 | 赤 |
| メーカー型番 | 色 | 接点構成 | 品番 |
| 平形(Ø24) モメンタリ | |||
| AR22F0R-11G | 緑 | 1a1b | 353-6439 |
| AR22F0R-11R | 赤 | 1a1b | 353-6445 |
| AR22F0R-11B | 黒 | 1a1b | 353-6451 |
| AR22F0R-01R | 赤 | 1b | 404-8696 |
| AR22F0R-10B | 黒 | 1a | 404-8719 |
| AR22F0R-10G | 緑 | 1a | 404-8725 |
| AR22F0R-10R | 赤 | 1a | 404-8731 |
| AR22F0R-10W | 白 | 1a | 404-8747 |
| AR22F0R-10Y | 黄 | 1a | 404-8753 |
| 突形(Ø24) モメンタリ | |||
| AR22E0R-11G | 緑 | 1a1b | 353-6467 |
| AR22E0R-11R | 赤 | 1a1b | 353-6473 |
| AR22E0R-01R | 赤 | 1b | 404-8618 |
| AR22E0R-10G | 緑 | 1a | 404-8630 |
| 大形(Ø40)モメンタリ | |||
| AR22M0R-11R | 赤 | 1a1b | 353-6489 |
| AR22M0R-11B | 黒 | 1a1b | 353-6495 |
| 大形(Ø40)プッシュロック | |||
| AR22V0R-11R | 赤 | 1a1b | 353-6502 |
| AR22V0R-01R | 赤 | 1b | 404-8882 |
| AR22V0R-02R | 赤 | 2b | 404-8898 |
| AR22V0R-10R | 赤 | 1a | 404-8911 |
| AR22V2R-01R | 赤 | 1b | 404-8949 |
| AR22V2R-02R | 赤 | 2b | 404-8955 |
| AR22V2R-11R | 赤 | 1a1b | 404-8977 |
| AR22V2R-22R | 赤 | 2a2b | 404-8983 |
| 中形(Ø29)プッシュロック | |||
| AR22V4R-01R | 赤 | 1b | 404-8999 |
| AR22V4R-11R | 赤 | 1a1b | 404-9009 |
備考
取付パネルが金属製でない場合や、密閉された盤でご使用の場合は、換気を行うなどの注意が必要。
規格
UL, CSA, TUV
仕様
| 特性 | |
|---|---|
| 動作温度 Max | +60°C |
| 動作温度範囲 | -20 → +60°C |
| アクチュエータタイプ | ボタン |
| 動作温度 Min | -20°C |
