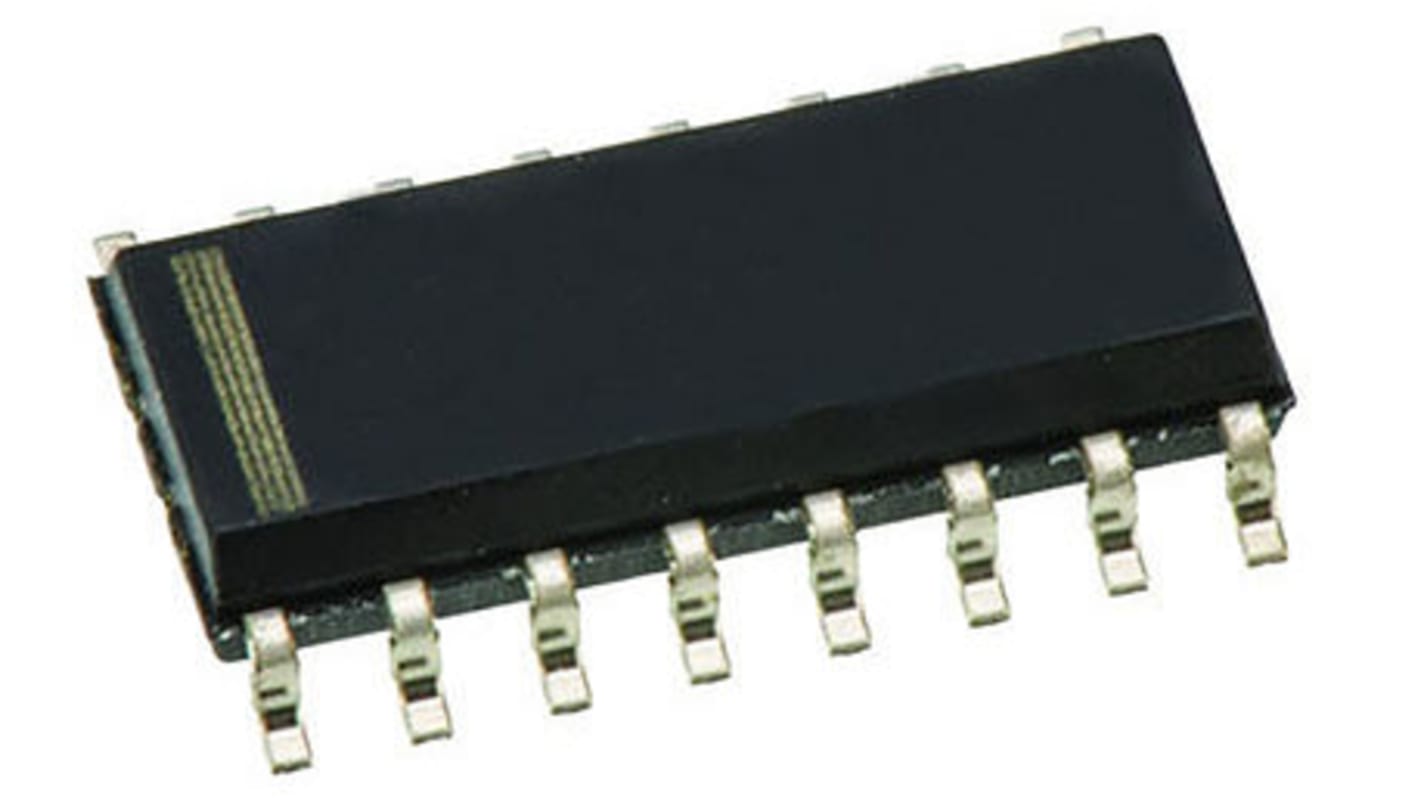

Texas Instruments PWMコントローラ IC 表面実装 16-Pin SOIC

PWM・パルス幅変調 の一覧へ
ボリュームディスカウント対象商品

1 本(1本40個入り) 小計：*

￥27,800.00

(税抜)

￥30,580.00

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 160 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1チューブあたりの価格*
40 - 160￥695.00￥27,800
200 - 360￥684.775￥27,391
400 - 960￥674.55￥26,982
1000 - 1960￥664.35￥26,574
2000 +￥654.125￥26,165

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
121-8955
メーカー型番:
UC3825DW
メーカー/ブランド名:
Texas Instruments
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Texas Instruments

最大スイッチング周波数

1000 kHz

出力電流

1.5 A

コントロール方法

電流, 電圧

出力数

2

実装タイプ

表面実装

降下時間

30ns

上昇時間

30ns

パッケージタイプ

SOIC

トポロジー

ブースト, バック, フライバック, フォワード, フルブリッジ, ハーフブリッジ, プッシュプル

ピン数

16

最大デューティサイクル

85%

寸法

10.28 x 7.52 x 2.35mm

PWM コントローラタイプ

電流モード

長さ

10.28mm

幅

7.52mm

高さ

2.35mm

動作温度 Max

+70 °C

動作温度 Min

0 °C

COO（原産国）:
MY

フライバックコントローラ、電圧制御、Texas Instruments


この絶縁型フライバック電源コントローラは、低電圧(CV)及び定電流(CC)出力レギュレーションにより、大きな負荷ステップに対する過渡応答を向上させます。 1次側レギュレーション(PSR)により、オプトカプラは不要になります。

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。


フライバックコントローラ、Texas Instruments


電流モード / 電圧モードPWMコントローラ
1次側レギュレーション
ピーク電力モード
低電力
