- RS品番:
- 196-2100
- メーカー型番:
- STPM32TR
- メーカー/ブランド名:
- STMicroelectronics
4000 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は4000 個
¥307.774
(税抜)
¥338.551
(税込)
個 | 単価 | 購入単位毎合計* |
4000 - 4000 | ¥307.774 | ¥1,231,096.00 |
8000 - 36000 | ¥298.587 | ¥1,194,348.00 |
40000 - 56000 | ¥282.663 | ¥1,130,652.00 |
60000 - 76000 | ¥274.70 | ¥1,098,800.00 |
80000 + | ¥266.738 | ¥1,066,952.00 |
* 購入単位ごとの価格 |
- RS品番:
- 196-2100
- メーカー型番:
- STPM32TR
- メーカー/ブランド名:
- STMicroelectronics
データシート
その他
- COO(原産国):
- CN
詳細情報
STPM3x は、ロゴスキー Coil 、変流器、シャント電流センサを使用し、電力線システムの電力とエネルギーの高精度測定を実現するように設計された ASSP ファミリです。STPM3x は、瞬時の電圧 / 電流波形を提供し、電圧 / 電流、有効電力、無効電力、皮相電力、エネルギーの RMS 値を計算します。STPM3x は、アナログセクションとデジタルセクションで構成されるミックスドシグナル IC ファミリです。アナログセクションは、最大 2 個のプログラマブルゲイン低ノイズ低オフセットアンプ、最大 4 個の第 2 次 24 ビットシグマデルタ ADC 、独立した温度補償付きの 2 つのバンドギャップ電圧リファレンス、低ドロップ電圧レギュレータ、 DC バッファで構成されています。デジタルセクションは、デジタルフィルタリングステージ、ハードワイヤード DSP 、入力への DFE 、及びシリアル通信インターフェース( UART 又は SPI )で構成されています。STPM3x は完全に設定可能で、現在のダイナミックレンジ全体にわたって 1 ポイントで高速なデジタルシステム較正を行えます。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
最大スイッチング周波数 | 4 MHz |
コントロール方法 | 電流, 電圧 |
実装タイプ | 表面実装 |

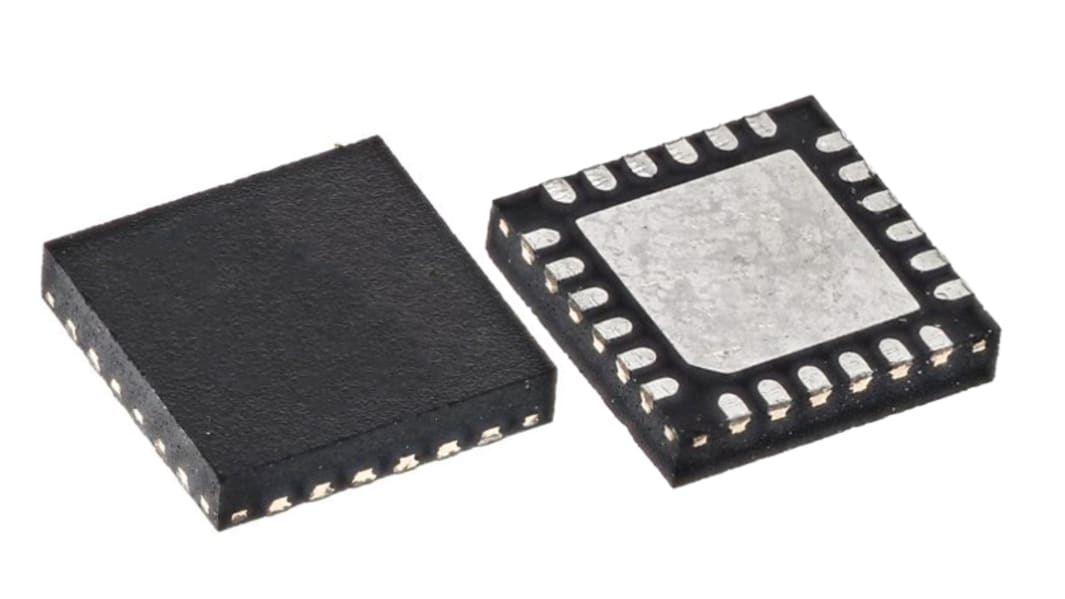

パッケージタイプ | QFN |
上昇時間 | 3ns |
ピン数 | 24 |
寸法 | 4.1 x 4.1 x 0.95mm |
最大デューティサイクル | 60% |
長さ | 4.1mm |
PWM コントローラタイプ | 電流モード |
幅 | 4.1mm |
高さ | 0.95mm |
動作供給電圧 Max | 3.3 V |
動作温度 Min | -40 °C |
動作温度 Max | +105 °C |
