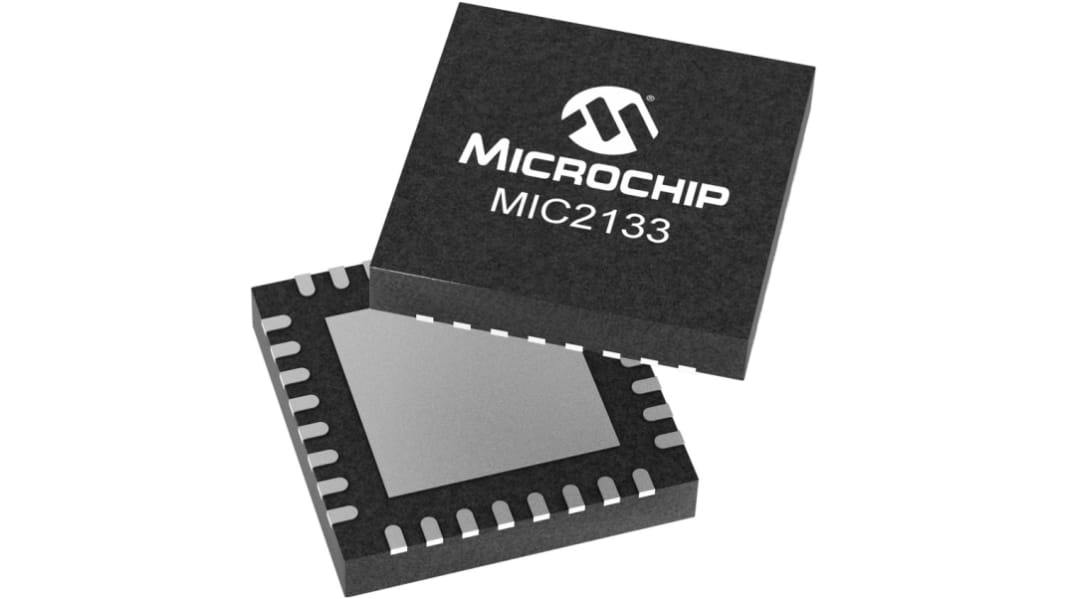

Microchip PWMコントローラ IC 表面 32-Pin 75 V VQFN 1 MHz

PWM・パルス幅変調 の一覧へ
ボリュームディスカウント対象商品

1 リール(1リール3300個入り) 小計：*

￥994,801.50

(税抜)

￥1,094,280.00

(税込)

Add to Basket
数量を選択または入力
3,000円未満（税抜）のご注文は、送料500円です。
在庫あり
  • 3,300 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
3300 - 3300￥301.455￥994,802
6600 - 29700￥295.419￥974,883
33000 - 46200￥289.513￥955,393
49500 - 62700￥283.718￥936,269
66000 +￥278.043￥917,542

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
249-2461
メーカー型番:
MIC2133YML-TR
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

最大スイッチング周波数

1MHz

プロダクトタイプ

PWMコントローラ

スタートアップ供給電流

0.0017mA

供給電流

8mA

出力電圧

28 V

取付タイプ

表面

最小電源電圧

8V

パッケージ型式

VQFN

最大電源電圧

75V

ピン数

32

トポロジー

バック

動作温度 Min

-40°C

最大デューティサイクル

50%

動作温度 Max

125°C

シリーズ

MIC2133

幅

5 mm

高さ

0.9mm

長さ

5mm

規格 / 承認

RoHS

自動車規格

AEC-Q100

HyperLightLoad®とフェーズシェディング機能を有効にした独自の適応型オンタイム制御アーキテクチャを特長とする、マイクロチップ製コンスタントオンタイム、デュアルフェーズ、同期降圧コントローラです。4.5Vから36Vの入力電源範囲で動作し、最大50Aの出力電流を供給できます。出力電圧は0.6Vまで調整可能で、±1％の精度が保証されています。

精度±1%の0.6V内部リファレンス

50%以上のデューティサイクル動作を可能にする新しいリップル注入方式

システム効率を改善する二次LDO

負荷過渡応答向上のための適応電圧位置決め（AVP）をサポートするドループ機能

製品の特長


入力電圧範囲： 4.5V～75V

外部供給時、VDD=5Vの場合、2Vまで入力可能

出力電圧：0.6Vから28Vまで調整可能

内部基準電圧：0.6V、±1%の精度

-40°Cから105°Cで±0.5%の基準精度

HyperLight Load®および自動位相削減

1フェーズあたりのスイッチング周波数：100kHzから1MHz

単一電源動作用の高電圧内部5V LDO

アダプティブ電圧位置決め（AVP）をサポートするドループ機能

プログラマブルな電流制限およびヒカップモードの短絡保護

ヒステリシス付きサーマルシャットダウン

-40°Cから+125°Cのジャンクション温度範囲

プログラム可能な電流制限とヒカップモード短絡保護

タイトな出力調整のためのリモートセンスアンプ

スタートアップからプリバイアス出力までサポート

サージ電流を減らすための外部プログラマブルなソフトスタート

相間の正確な電流バランシング

コンパクトサイズの5mm x 5mm 32ピンVQFNパッケージ
