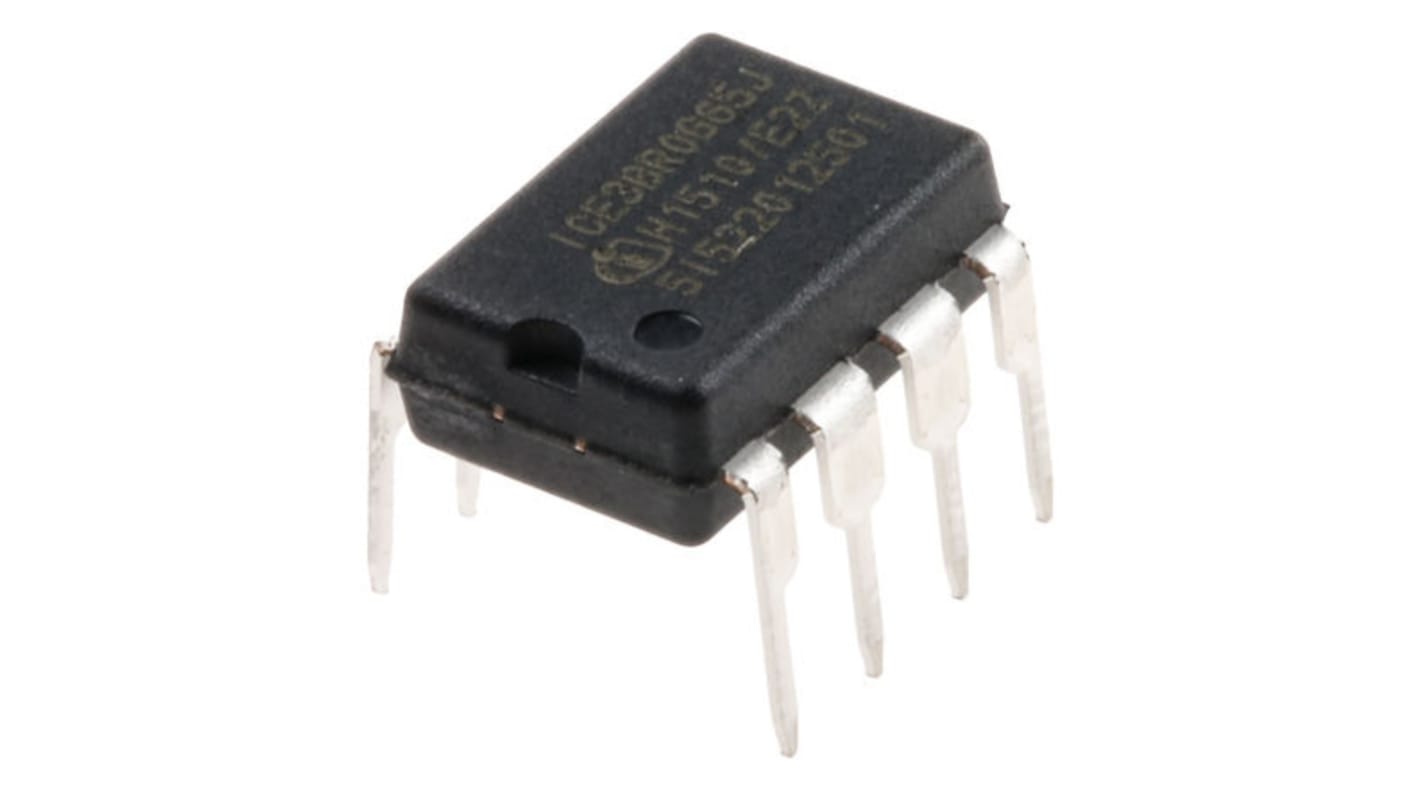

Infineon PWMコントローラ, フライバック, 電流モード, 5出力, 65 kHz, 75 %, -0.3 V ～ 27V, 9.95 A, 8ピン DIP
- RS品番:
- 919-8812
- メーカー型番:
- ICE3BR0665JXKLA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 本(1本50個入り) 小計：*
￥22,633.00
(税抜)
￥24,896.50
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 1,050 は 2026年8月17日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 50 - 200 | ￥452.66 | ￥22,633 |
| 250 - 450 | ￥448.38 | ￥22,419 |
| 500 - 1200 | ￥439.94 | ￥21,997 |
| 1250 - 2450 | ￥430.36 | ￥21,518 |
| 2500 + | ￥421.82 | ￥21,091 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 919-8812
- メーカー型番:
- ICE3BR0665JXKLA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| プロダクトタイプ | PWMコントローラ | |
| 最大スイッチング周波数 | 65kHz | |
| スタートアップ供給電流 | 1.5mA | |
| 供給電流 | 2.3mA | |
| 出力電圧 | 650V | |
| ゼロパワー検出 | いいえ | |
| 出力電流 | 9.95A | |
| 出力数 | 5 | |
| 取付タイプ | スルーホール | |
| 最小電源電圧 | -0.3V | |
| パッケージ型式 | DIP | |
| ピン数 | 8 | |
| トポロジー | フライバック | |
| 最大電源電圧 | 27V | |
| 動作温度 Min | -40°C | |
| 最大デューティサイクル | 75% | |
| 動作温度 Max | 150°C | |
| PWM コントローラタイプ | 電流モード | |
| シリーズ | ICE | |
| 幅 | 6.6mm | |
| 規格 / 承認 | No | |
| 高さ | 4.8mm | |
| 長さ | 9.77mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
プロダクトタイプ PWMコントローラ | ||
最大スイッチング周波数 65kHz | ||
スタートアップ供給電流 1.5mA | ||
供給電流 2.3mA | ||
出力電圧 650V | ||
ゼロパワー検出 いいえ | ||
出力電流 9.95A | ||
出力数 5 | ||
取付タイプ スルーホール | ||
最小電源電圧 -0.3V | ||
パッケージ型式 DIP | ||
ピン数 8 | ||
トポロジー フライバック | ||
最大電源電圧 27V | ||
動作温度 Min -40°C | ||
最大デューティサイクル 75% | ||
動作温度 Max 150°C | ||
PWM コントローラタイプ 電流モード | ||
シリーズ ICE | ||
幅 6.6mm | ||
規格 / 承認 No | ||
高さ 4.8mm | ||
長さ 9.77mm | ||
自動車規格 なし | ||
- COO（原産国）:
- DE
インフィニオンPwmコントローラ、最大スイッチング周波数65kHz、出力電圧650V - ICE3BR0665JXKLA1
このPWMコントローラーは、電流モード・アプリケーション用に設計された高度なコンポーネントで、最大出力電圧650V、最大電流9.95Aの能力を備えています。9.77x6.6x4.8mmのコンパクトなDIP-8パッケージで、様々な電子システムへの組み込みに最適です。このデバイスは65kHzのスイッチング周波数をサポートし、オフラインSMPSシステムの効率的な電源管理を促進する。
特徴と利点
• ソフトスタート機能内蔵で突入電流を最小化
• 周波数ジッタリングにより、電磁干渉エミッションを低減
• スルーホール実装タイプで設計への組み込みが容易
• 電流モード動作により、負荷が変化しても安定した性能を発揮
用途
• 電子機器用オフライン・バッテリー・アダプターに使用
• DVDプレーヤーなどの低価格SMPSに最適
• コンパクトな電源ソリューションを必要とするセットトップボックスに最適
• 高電圧管理が必要な場合に有効
• 電力要件の厳しいオートメーションシステムでの使用に最適
アクティブ・バースト・モード機能は、エネルギー効率にどのように役立ちますか？
アクティブ・バースト・モードは、出力を断続的に切り替えることで軽負荷時の消費電力を大幅に削減し、性能を犠牲にすることなくシステムが低消費電力状態に移行して効率を高めることを可能にする。
このコンポーネントは、操作の安全性のためにどのような保護機能を備えていますか？
過負荷や過温度に対する自動再起動など、いくつかの保護モードが組み込まれており、安全な状態に戻るまで運転を一時的にシャットダウンすることで、故障シナリオ中のシステムの損傷を防ぎます。
PWMコントローラーは、高い周囲温度下で効果的に動作しますか？
また、最高温度+150℃の範囲で動作するように設計されており、厳しい環境下でも信頼性の高い性能を発揮するため、産業用アプリケーションに適している。
