製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	CTS
	抵抗	1kΩ
	抵抗器の数	8
	抵抗器タイプ	アレイ
	パッケージ/ケース	0603 (1608M)
	定格電力	0.063W
	終端スタイル	凹型
	許容差	±5%
	ケーススタイル	モールド
	1素子当りの定格電力	0.062W
	回路図	ISOL
	長さ	6.4mm
	奥行き	1.6mm
	高さ	0.52mm
	寸法	6.4 x 1.6 x 0.52mm
	シリーズ	74X
	端子数	16
	動作温度 Max	+125°C
	動作温度 Min	-55°C
	温度係数	±200ppm/°C

	すべて選択
	ブランド CTS
	抵抗 1kΩ
	抵抗器の数 8
	抵抗器タイプアレイ
	パッケージ/ケース 0603 (1608M)
	定格電力 0.063W
	終端スタイル凹型
	許容差 ±5%
	ケーススタイルモールド
	1素子当りの定格電力 0.062W
	回路図 ISOL
	長さ 6.4mm
	奥行き 1.6mm
	高さ 0.52mm
	寸法 6.4 x 1.6 x 0.52mm
	シリーズ 74X
	端子数 16
	動作温度 Max +125°C
	動作温度 Min -55°C
	温度係数 ±200ppm/°C

Datasheet

COO（原産国）:: JP

74xシリーズチップアレイは、複数の同種の抵抗素子から構成されるアレイを含むシングルパッケージデバイスです。通常、アレイは、いくつかの抵抗器がレイアウトの同じ領域を占有する場合に使用すると便利です。複数のパッケージサイズと回路構成が用意され、機器のコンポーネント数を減らすことで、配置コストを削減できます。

低コスト厚膜技術
リードレス表面実装構造
凹型又は凸型の終端
はんだコーティングニッケルバリアパッド
絶縁型及びバス型回路の構成
ディスクリート抵抗器に比べてTCRトラッキングを改善
ディスクリートコンポーネントに比べ配置数を削減
テープ及びリールパッケージ
用途:
データ通信
画像処理
医療機器
ネットワーキング
プルアップ / プルダウンロジックゲート
DDR SDRAM、MDDR、DRAM
ポータブルテスト機器
低プロファイル高密度設計

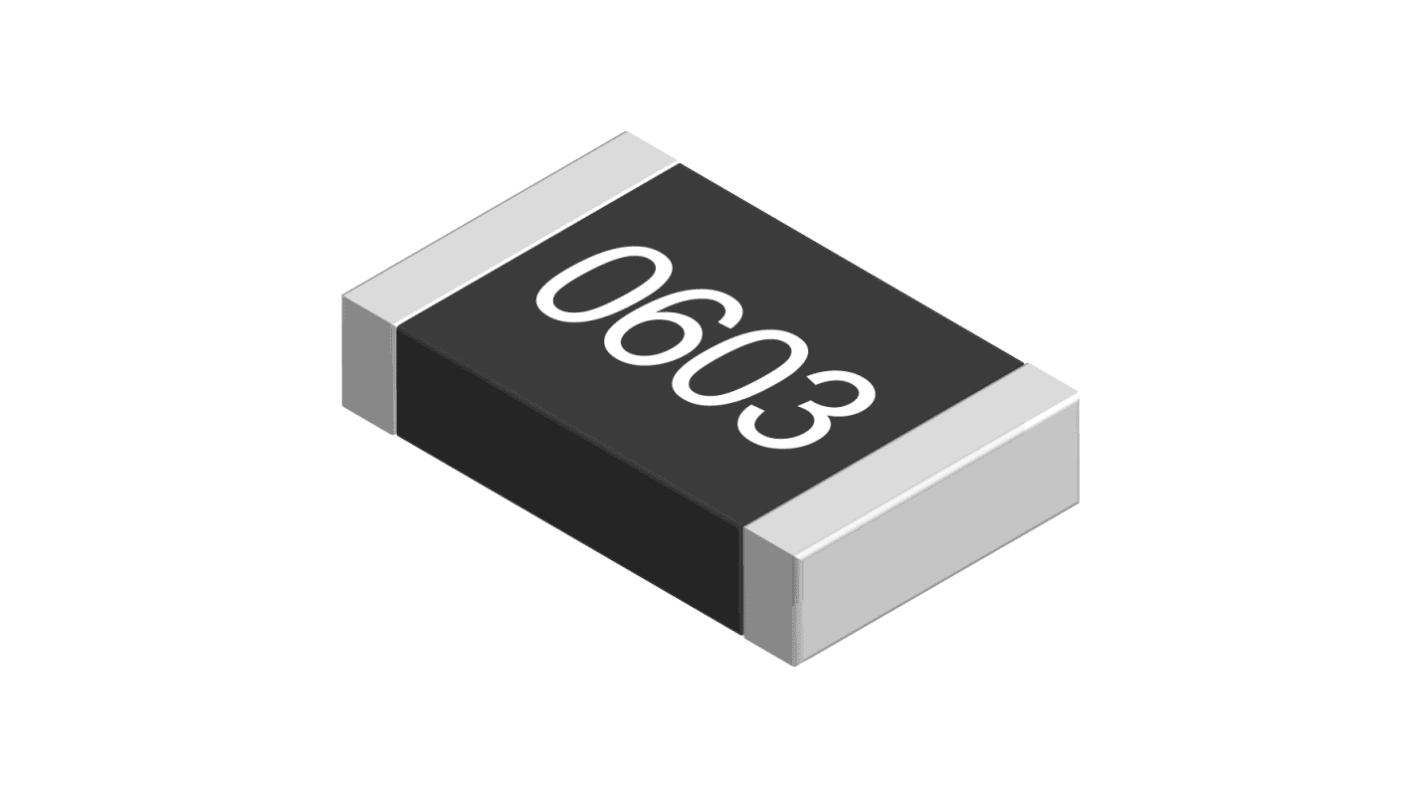

CTS 抵抗アレイ, 1kΩ, 0.063W, ±5%, 素子数：8, 0603 (1608M)
