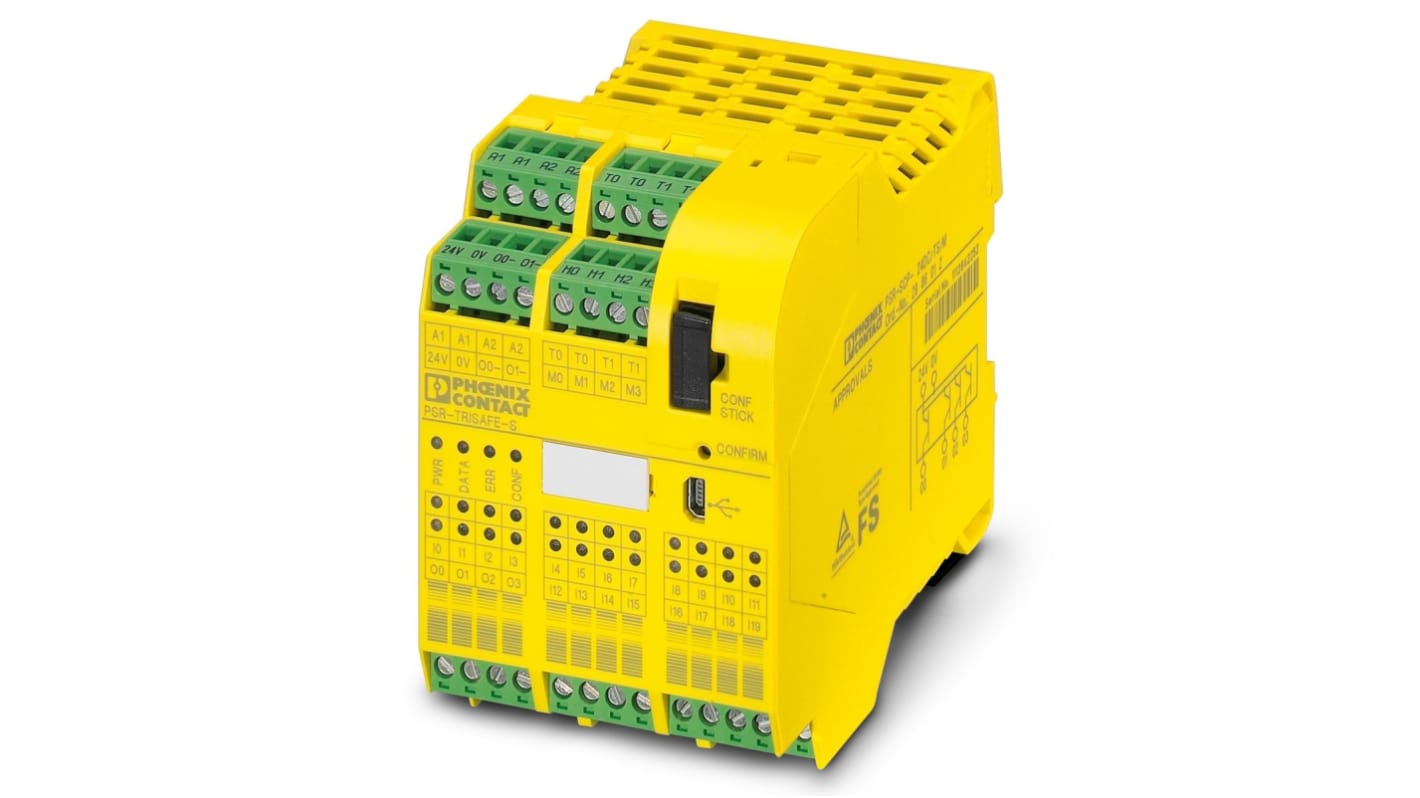

Phoenix Contact 安全モジュール PSR-SCP- 24DC/TS/Sシリーズ, セーフティ 入力 20 点, セーフティ 出力 6 点

PSR-TRISAFE-S は、安全入力 x 20 、安全出力 x 4 、安全グランドスイッチング出力 x 2 を備えたスタンドアロン安全コントローラです。追加の安全出力又は安全リレー出力が必要な場合、標準セーフティリレー拡張モジュールを PSR-TRISAFE-S モジュールの安全出力に配線することができます。システム設計者は、 (a) PSR-TRISAFE-S モジュールには十分な安全出力がないこと、 (b) 24 V dc 以外の電圧を切り替えるための安全リレー回路が必要であることのいずれかの理由で、安全拡張リレーを追加することを検討する必要があります。PSR-TRISAFE-S モジュールは、 24 V のソリッドステートデバイスです。

直感的な 3 ステップソフトウェア
不正操作防止：ハードウェアとソフトウェアの安全ロジックの不必要な変更からパスワードで保護：デバイスの [CONFIRM （確認） ] ボタンを使用して、安全ロジックの不要な変更から保護します
一般的に使用されるすべての安全機能は、簡単かつ柔軟に実装できます。非常停止及びガードドア監視、非接触スイッチ、安全センサ、レーザースキャナ、光学デバイス（ミューティングあり / なし）、安全モード選択、イネーブルスイッチ、両手操作制御装置などです
クロック出力 x 2 、アラーム出力 x 4 、接地スイッチング出力で監視回路の安全性を向上

EN954-1 ～ カテゴリ 4 、 ISO 13849-1 ～ PLe 、 IEC 62061 ～ SILCL 3 、機械およびシステムエンジニアリング用
SIL3 、 IEC61508 のプロセス産業用

TUV FS 、 UL 、 cUL

このセーフティモジュールは、産業用セーフティシステム用に設計された信頼性の高いデバイスで、20のセーフティ入力と6つのセーフティ出力を備え、114.5mm x 67.5mm x 99mmのコンパクト設計です。非常停止装置、安全ドア、ライトグリッドの監視用に設計されており、安全カテゴリ4およびSIL 3規格に準拠しています。

• 多様な安全機能に合わせて自由に設定可能
• 最大SIL 3および安全カテゴリ4準拠
• シミュレーションとテストによる迅速なスタートアップ
• SAFECONFソフトウェアによるユーザーフレンドリーなグラフィカル設定
• バス・ゲートウェイによる診断機能
• ステータスを明確に表示するLEDディスプレイを内蔵

• 非常停止回路の監視に使用
• 安全ドアやライトグリッドとの統合に最適
• 両手操作システムに適用
• 産業オートメーション環境用に設計

このモジュールは、最大定格Cat.4および2つのグランドスイッチング出力を含む。各安全出力は最大2Aまで対応し、様々なアプリケーションで信頼性を確保します。

最大応答時間30msで動作し、電圧制限内の保護回路を備えているため、短絡保護が提供され、重要な作業において安全な状態が確保される。

はい、SAFECONFソフトウェアによる簡単なグラフィカル・コンフィギュレーションが特徴で、ユーザーは複雑なプログラミングをすることなくモジュールをセットアップでき、セットアッププロセスを合理化できます。

このデバイスは、-20℃から55℃の温度範囲で効果的に動作し、-20℃から70℃の温度範囲で保管できるため、さまざまな産業環境に適している。

DINレールに直接取り付けられるように設計されており、制御盤や筐体に効率的に設置できるよう、水平配置に対応しています。

ブランド・メーカー：フエニックス・コンタクト / Phoenix Contact
