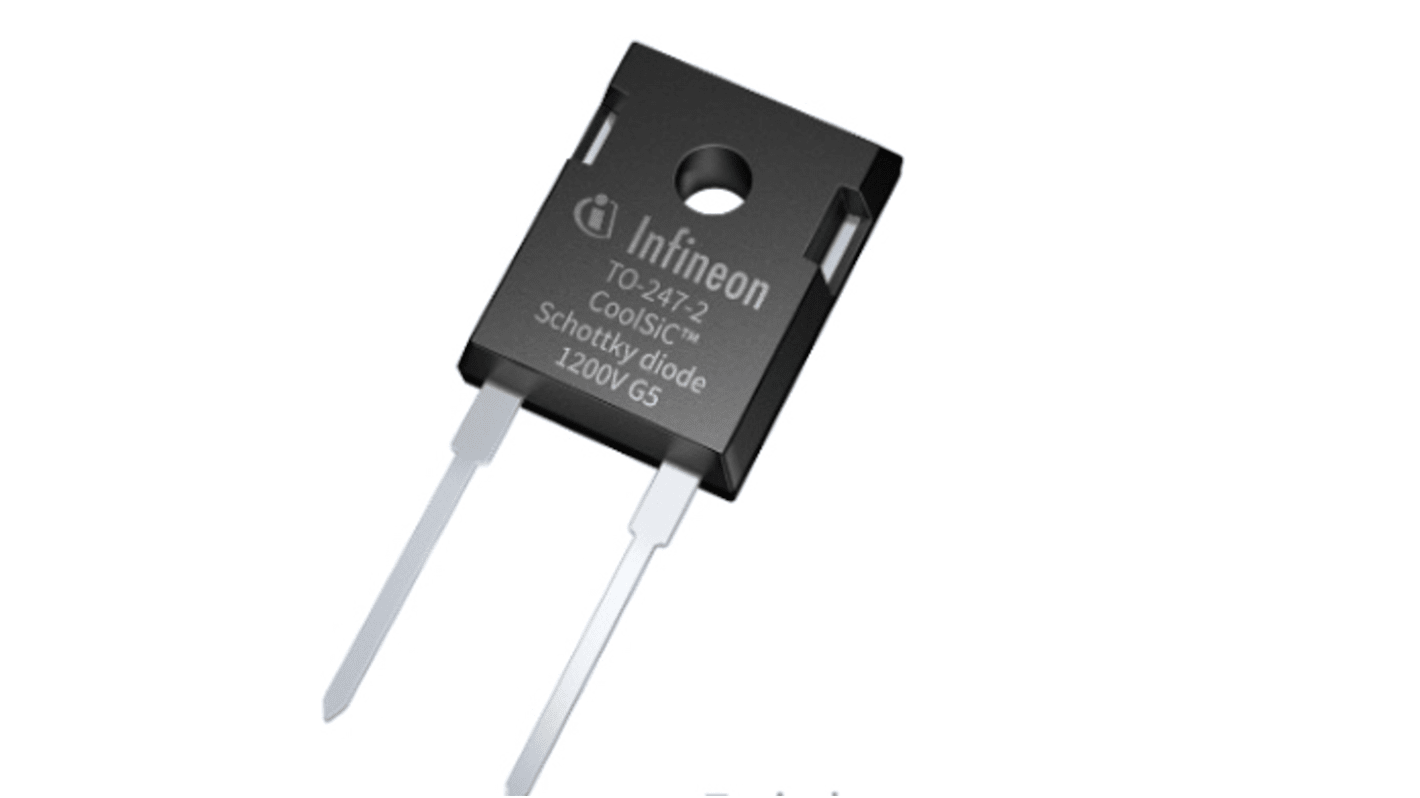

Infineon ショットキーダイオード SiCダイオード, シングル, 30 A, 1.2 kV, SMD, 2ピン, TO-247
- RS品番:
- 222-4843
- メーカー型番:
- IDWD30G120C5XKSA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 本(1本30個入り) 小計：*
￥49,410
(税抜)
￥54,351
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 240 は 2027年10月14日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 30 - 120 | ￥1,647.00 | ￥49,410 |
| 150 - 270 | ￥1,597.367 | ￥47,921 |
| 300 - 720 | ￥1,512.133 | ￥45,364 |
| 750 - 1470 | ￥1,469.933 | ￥44,098 |
| 1500 + | ￥1,426.867 | ￥42,806 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 222-4843
- メーカー型番:
- IDWD30G120C5XKSA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| 取付タイプ | SMD | |
| プロダクトタイプ | SiCダイオード | |
| パッケージ型式 | TO-247 | |
| 最大連続 順方向電流If | 30A | |
| ピーク逆反復電圧 Vrrm | 1.2kV | |
| シリーズ | 5th Generation CoolSiC 1200V Schottky Diode | |
| ダイオード構成 | シングル | |
| 整流タイプ | ショットキーダイオード | |
| ピン数 | 2 | |
| 最大順方向電圧Vf | 1.65V | |
| 動作温度 Min | -55°C | |
| ピーク逆電流（Ir） | 248μA | |
| ピーク非反復順方向サージ電流 Ifsm | 240A | |
| 動作温度 Max | 175°C | |
| 幅 | 15.8mm | |
| 規格 / 承認 | JEDEC47/20/22 | |
| 長さ | 40.21mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
取付タイプ SMD | ||
プロダクトタイプ SiCダイオード | ||
パッケージ型式 TO-247 | ||
最大連続 順方向電流If 30A | ||
ピーク逆反復電圧 Vrrm 1.2kV | ||
シリーズ 5th Generation CoolSiC 1200V Schottky Diode | ||
ダイオード構成 シングル | ||
整流タイプ ショットキーダイオード | ||
ピン数 2 | ||
最大順方向電圧Vf 1.65V | ||
動作温度 Min -55°C | ||
ピーク逆電流（Ir） 248μA | ||
ピーク非反復順方向サージ電流 Ifsm 240A | ||
動作温度 Max 175°C | ||
幅 15.8mm | ||
規格 / 承認 JEDEC47/20/22 | ||
長さ 40.21mm | ||
自動車規格 なし | ||
Infineon第5世代CoolSiC 1200VショットキーダイオードシリーズSiCダイオード、30A連続順方向電流、1200Vピーク逆反転繰り返し電圧 - IDWD30G120C5XKSA1
このSiCショットキーダイオードは、高速スイッチングと高温耐久性を必要とする電力変換環境向けに設計された高電圧整流器です。広い環境範囲で動作し、ヒートシンクおよび電源システムアセンブリに適したTO-247表面実装パッケージで提供されます。このコンポーネントは、低順方向ドロップ、高速回復、堅牢なサージ性能が求められる用途向けに設計されています。
特長および利点：
• 30Aの連続順方向電流により、熱関連の伝導損失を低減
• 1.65Vの最大順方向電圧により、伝導電力損失を低減
• 240Aピークサージ機能により、過渡過負荷から保護
• 1200Vピーク逆定格により、高電圧整流を実現
• 248μAのピーク逆流漏洩により、スタンバイ逆流損失を最小限に抑制
• 1.65Vの最大順方向電圧により、伝導電力損失を低減
• 240Aピークサージ機能により、過渡過負荷から保護
• 1200Vピーク逆定格により、高電圧整流を実現
• 248μAのピーク逆流漏洩により、スタンバイ逆流損失を最小限に抑制
用途
• パワーエレクトロニクス用1200V SiC整流器に最適
• 175°Cまでの高温スイッチングに最適
• TO-247 SiCダイオード高温175°Cを必要とする電源モジュールと併用
• 1200V SiC整流ダイオードIfsm 240Aを必要とする設計に使用可能
• SiC ショットキー 30A 1.65V フォワードを必要とする回路に最適
• 175°Cまでの高温スイッチングに最適
• TO-247 SiCダイオード高温175°Cを必要とする電源モジュールと併用
• 1200V SiC整流ダイオードIfsm 240Aを必要とする設計に使用可能
• SiC ショットキー 30A 1.65V フォワードを必要とする回路に最適
どのような温度範囲で動作しますか？
定格動作温度範囲は-55°C～175°Cです。
このデバイスは、どのくらいの電気接続を提供しますか?
シングルダイオード用の2ピン構成を備えています。
どのようなパッケージと実装方式を採用していますか？
このデバイスは、表面実装用のTO-247パッケージで提供されます。
このコンポーネントは、どのような規格認証に適合していますか?
JEDEC47/20/22規格に準拠しています。
ピーク非繰り返し順方向サージ能力は何ですか?
240Aピークの非繰り返し順方向サージ電流をサポートします。
