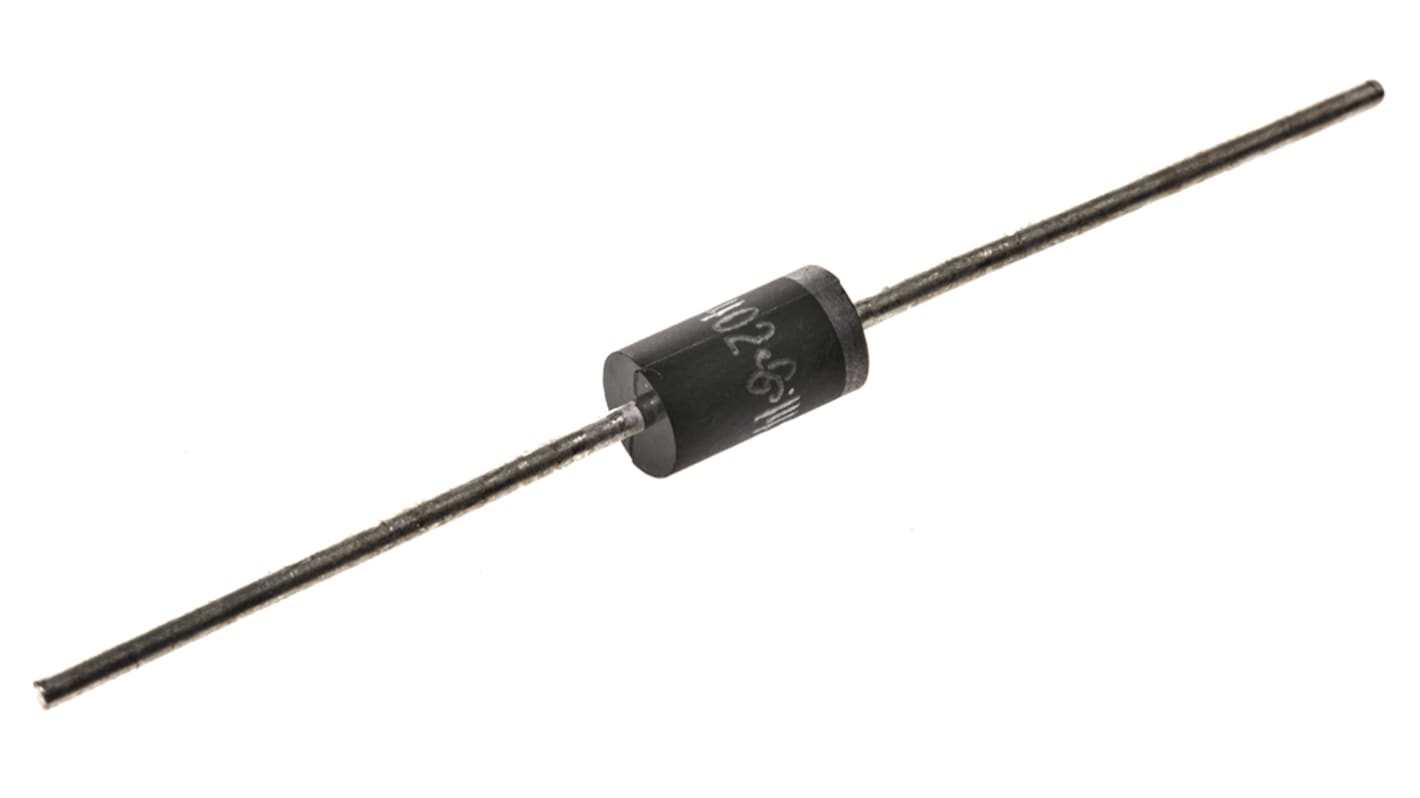

Vishay ソフトリカバリー ダイオード, シングル, 3 A, 200 V, スルーホール, 2ピン, DO-201AD

整流ダイオード ・ ショットキーダイオード の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
RS品番:
628-9861
メーカー型番:
UF5402-E3/54
メーカー/ブランド名:
Vishay
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Vishay

取付タイプ

スルーホール

プロダクトタイプ

ダイオード

パッケージ型式

DO-201AD

最大連続 順方向電流If

3A

ピーク逆反復電圧 Vrrm

200V

ダイオード構成

シングル

シリーズ

UF540

整流タイプ

ソフトリカバリー

ピン数

2

ピーク逆電流（Ir）

10μA

ピーク非反復順方向サージ電流 Ifsm

150A

動作温度 Min

-55°C

最大順方向電圧Vf

1.7V

ピーク逆回復時間 trr

50.75ns

動作温度 Max

150°C

幅

5.3mm

長さ

9.5mm

高さ

5.3mm

規格 / 承認

JESD 22-B106, JESD 201 Class 1A, JESD 22-B102, J-STD-002, RoHS, UL 94 V-0

直径

5.3mm

自動車規格

なし

Ultrafast Recovery Rectifiers 2A to 5A, Vishay Semiconductor


Features

• Glass passivated chip junction,

• Ultrafast reverse recovery time,

• Low forward voltage drop,

• Low switching losses, high efficiency,

• High forward surge capability,

• Solder dip 275 °C max. 10 s, per JESD 22-B106,

Typical Applications

For use in high frequency rectification and freewheeling application in switching mode converters and inverters for consumer, computer and telecommunication.

Mechanical Data

Case: DO-201AD Moulding compound meets UL 94 V-0 flammability rating Base P/N-E3 - RoHS-compliant, commercial grade

Terminals: Matte tin-plated leads, solderable per J-STD-002 and JESD 22-B102 E3 suffix meets JESD 201 class 1A whisker test.

Polarity: Colour band denotes cathode end.

Diodes and Rectifiers, Vishay Semiconductor
