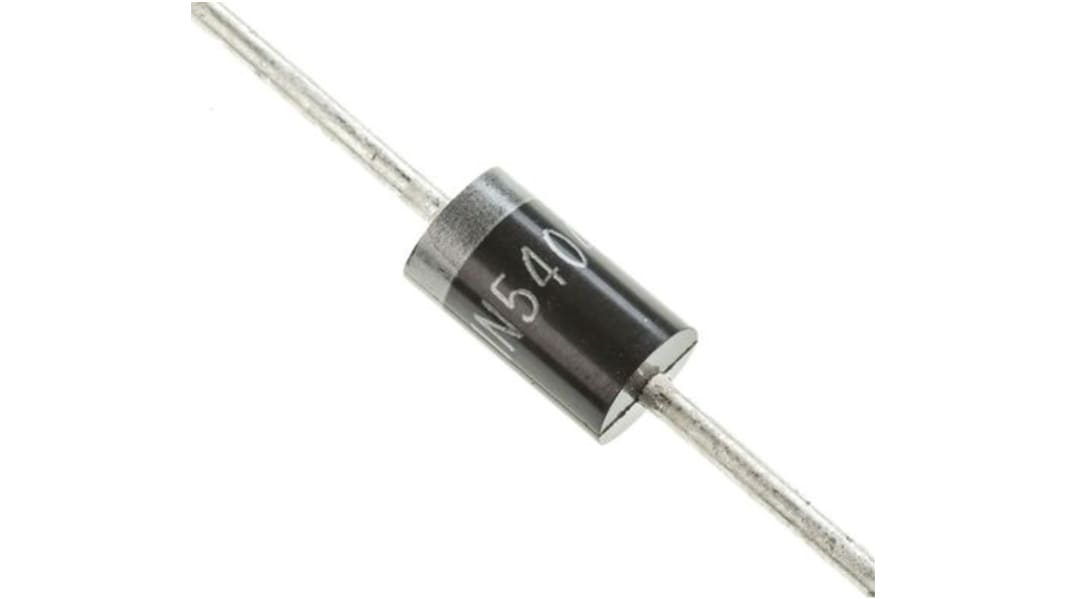

Vishay 1N5405-E3/54 整流器ダイオード ダイオード, シングル, 3 A, 500 V スルーホール, 2-Pin DO-201AD
- RS品番:
- 902-6565
- メーカー型番:
- 1N5405-E3/54
- メーカー/ブランド名:
- Vishay
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋50個入り) 小計：*
￥1,818.00
(税抜)
￥2,000.00
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 250 は海外在庫あり
- 1,550 は 2026年6月12日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 50 - 300 | ￥36.36 | ￥1,818 |
| 350 - 650 | ￥34.04 | ￥1,702 |
| 700 - 850 | ￥31.70 | ￥1,585 |
| 900 - 950 | ￥29.38 | ￥1,469 |
| 1000 + | ￥27.02 | ￥1,351 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 902-6565
- メーカー型番:
- 1N5405-E3/54
- メーカー/ブランド名:
- Vishay
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Vishay | |
| 取付タイプ | スルーホール | |
| プロダクトタイプ | ダイオード | |
| パッケージ型式 | DO-201AD | |
| 最大連続 順方向電流If | 3A | |
| ピーク逆反復電圧 Vrrm | 500V | |
| シリーズ | 1N5405 | |
| ダイオード構成 | シングル | |
| 整流タイプ | 整流器ダイオード | |
| ピン数 | 2 | |
| 動作温度 Min | -55°C | |
| 最大順方向電圧Vf | 1.2V | |
| ピーク逆電流（Ir） | 500μA | |
| ピーク非反復順方向サージ電流 Ifsm | 200A | |
| 動作温度 Max | 150°C | |
| 長さ | 9.5mm | |
| 規格 / 承認 | No | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド Vishay | ||
取付タイプ スルーホール | ||
プロダクトタイプ ダイオード | ||
パッケージ型式 DO-201AD | ||
最大連続 順方向電流If 3A | ||
ピーク逆反復電圧 Vrrm 500V | ||
シリーズ 1N5405 | ||
ダイオード構成 シングル | ||
整流タイプ 整流器ダイオード | ||
ピン数 2 | ||
動作温度 Min -55°C | ||
最大順方向電圧Vf 1.2V | ||
ピーク逆電流（Ir） 500μA | ||
ピーク非反復順方向サージ電流 Ifsm 200A | ||
動作温度 Max 150°C | ||
長さ 9.5mm | ||
規格 / 承認 No | ||
自動車規格 なし | ||
- Datasheet
- ESD Control Selection Guide V1
- Application Note- Design Guidelines for Schottky Rectifiers
- Diodes Group Body Marking
- Application Note- Fundamentals of Rectifiers
- Application Note- High Speed Data Line Protection
- Pad Layouts Soldering Process
- Application Note- Physical Explanation
- Application Note- Power Factor Correction with Ultrafast Diodes
- Application Note- Superectifier Design Brings New Level of Reliability to Surface Mount Comp
- Application Note- Trim and Form Process Reccomendation
- プロダクションパッケージについて
- COO（原産国）:
- CN
Vishay 1N5400-1N5408 汎用プラスチック整流器
Vishayの1N5400-1N5408は、汎用整流器です。このシリーズの整流器は、成形エポキシボディで、DO-201ADパッケージです。
特長：
• 高い順方向サージに対応できます
• 低い順方向電圧降下
• 低リーク電流
• +245 °Cで最大10秒間はんだ付けを行います。
• 難燃性： IEC92.1 、 UL94VO
• > 標準回復時間: 500 ns
• 広い動作温度範囲: -50 → +150 °C
• 無光沢スズめっきリード、J-STD-002とJESD準拠のはんだ付け
• 色のついた帯はカソード端を示します
用途:
1N5400-1N5408整流器は、コンバータ、インバータ、フリーホイールダイオード、および電源の汎用整流に最適です。
